ПДУ-И.1000.5 Овен
| Производитель: | Овен |
- Техническое описание
- Документация

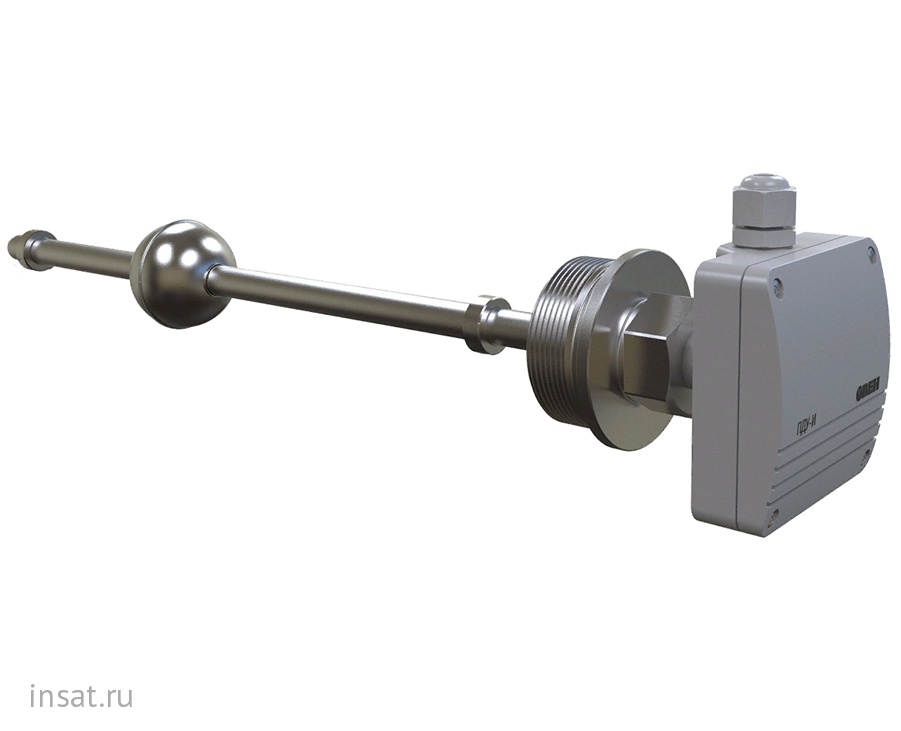

ПДУ-И поплавковые датчики уровня с аналоговым выходным сигналом 4...20 мА
Поплавковые датчики уровня ОВЕН ПДУ-И предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА. Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе, под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т. Особенности поплавковых датчиков уровня ОВЕН ПДУ-И
- Диапазон преобразования уровня в токовый сигнал: от 250 до 4 000 мм.
- Дискретность преобразования: 5 или 10.
- Температура измеряемой среды: – 60…+ 125 °C.
- Давление: от вакуума до 4 MПa.
- Плотность рабочей среды: ≥ 0,66 г/см3.
- Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
- Срок службы – 10 лет.
- Самая низкая цена в сегменте подобной продукции.
Возможно специальное исполнение по запросу заказчика.
* срок изготовления и стоимость предоставляется по запросу.
Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-И
Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал 4…20 мА, что прямо пропорционально уровню жидкости.
Применение датчиков уровня ОВЕН ПДУ-И
Поплавковые датчики уровня ПДУ-И предназначены для измерения и контроля уровня жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах (а также в чистых естественных водоемах). Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Технические характеристики
| Наименование параметра | Значение |
| Электрические параметры | |
| Схема подключения | Двухпроводная |
| Род питающего тока | Постоянный |
| Напряжение питания, В | 12…36 |
| Выходной сигнал, мА | 4…20 |
| Потребляемая мощность, Вт, не более | 1 |
| Сопротивление нагрузки, Ом, не более |
определяется по формуле: (U – 8)·50, где U – напряжение питания, В |
| Метрологические характеристики | |
| Диапазон преобразования уровня, мм |
от 0 до 250...4000 (в зависимости от исполнения) |
| Дискретность преобразования уровня, мм | 5 или 10 |
| Дополнительная погрешность преобразования от температуры, % на 10 °С, не более | 0,2 |
| Конструктивные параметры | |
| Расположение оси крепежного отверстия датчика в резервуаре | Вертикально |
| Типоразмер присоединительной резьбы | G2 |
| Размер «под ключ», мм | 36 |
| Материал рабочей части датчика | Сталь 12Х18Н10Т |
| Степень защиты по ГОСТ 14254 | IP65 |
Условия эксплуатации
- Температура окружающей среды от минус 40 до +85 °С;
- Температура контролируемой среды от минус 60 до +125 °С;
- Давление контролируемой среды не более 4 МПа;
- Плотность контролируемой среды не менее 0,65 г/см3;
- Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
Модификации
ОВЕН ПДУ-И с присоединением G2
Возможно изготовление под заказ:
- с молочной гайкой по DIN 11851 (DN ≥ 65)
- CLAMP по DIN 32676 (DN ≥ 65)
