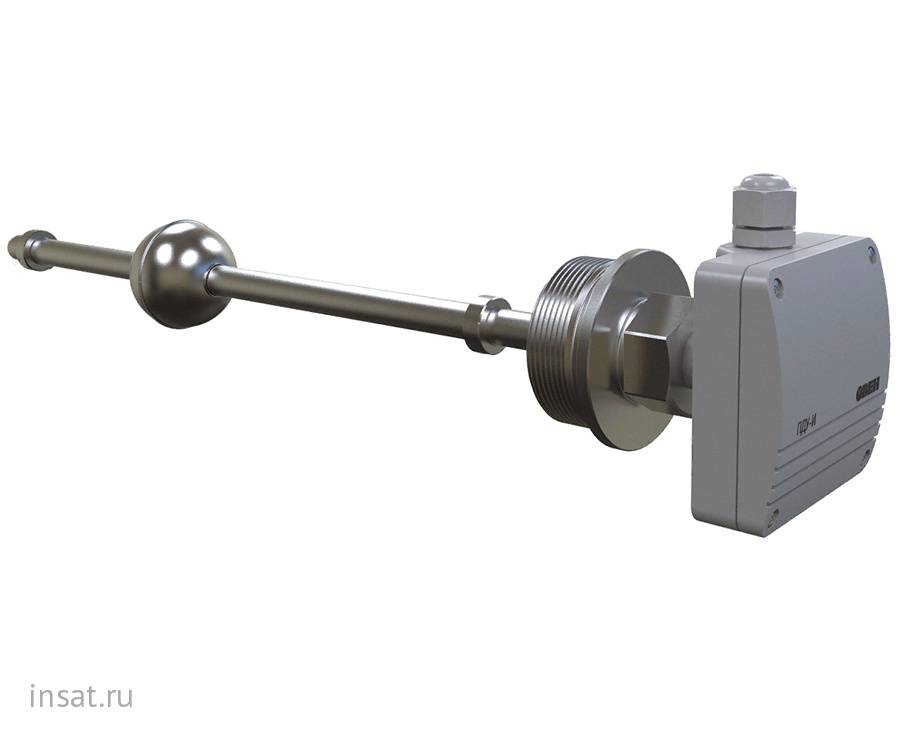

ПДУ-И.750.5 Овен

ПДУ-И поплавковые датчики уровня с аналоговым выходным сигналом 4...20 мА

Особенности поплавковых датчиков уровня ОВЕН ПДУ-И

• Диапазон преобразования уровня в токовый сигнал: от 250 до 4 000 мм.

• Дискретность преобразования: 5 или 10.

• Температура измеряемой среды: – 60…+ 125 °C.

• Давление: от вакуума до 4 MПa.

• Плотность рабочей среды: ≥ 0,66 г/см3.

• Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.

• Срок службы – 10 лет.

• Самая низкая цена в сегменте подобной продукции.

Возможно специальное исполнение по запросу заказчика.

* срок изготовления и стоимость предоставляется по запросу.

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-И

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал 4…20 мА, что прямо пропорционально уровню жидкости.

Применение датчиков уровня ОВЕН ПДУ-И

Поплавковые датчики уровня ПДУ-И предназначены для измерения и контроля уровня жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах (а также в чистых естественных водоемах). Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Технические характеристики

Условия эксплуатации

• Температура окружающей среды от минус 40 до +85 °С;
• Температура контролируемой среды от минус 60 до +125 °С;
• Давление контролируемой среды не более 4 МПа;
• Плотность контролируемой среды не менее 0,65 г/см3;
• Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
