СПК210-15-CS

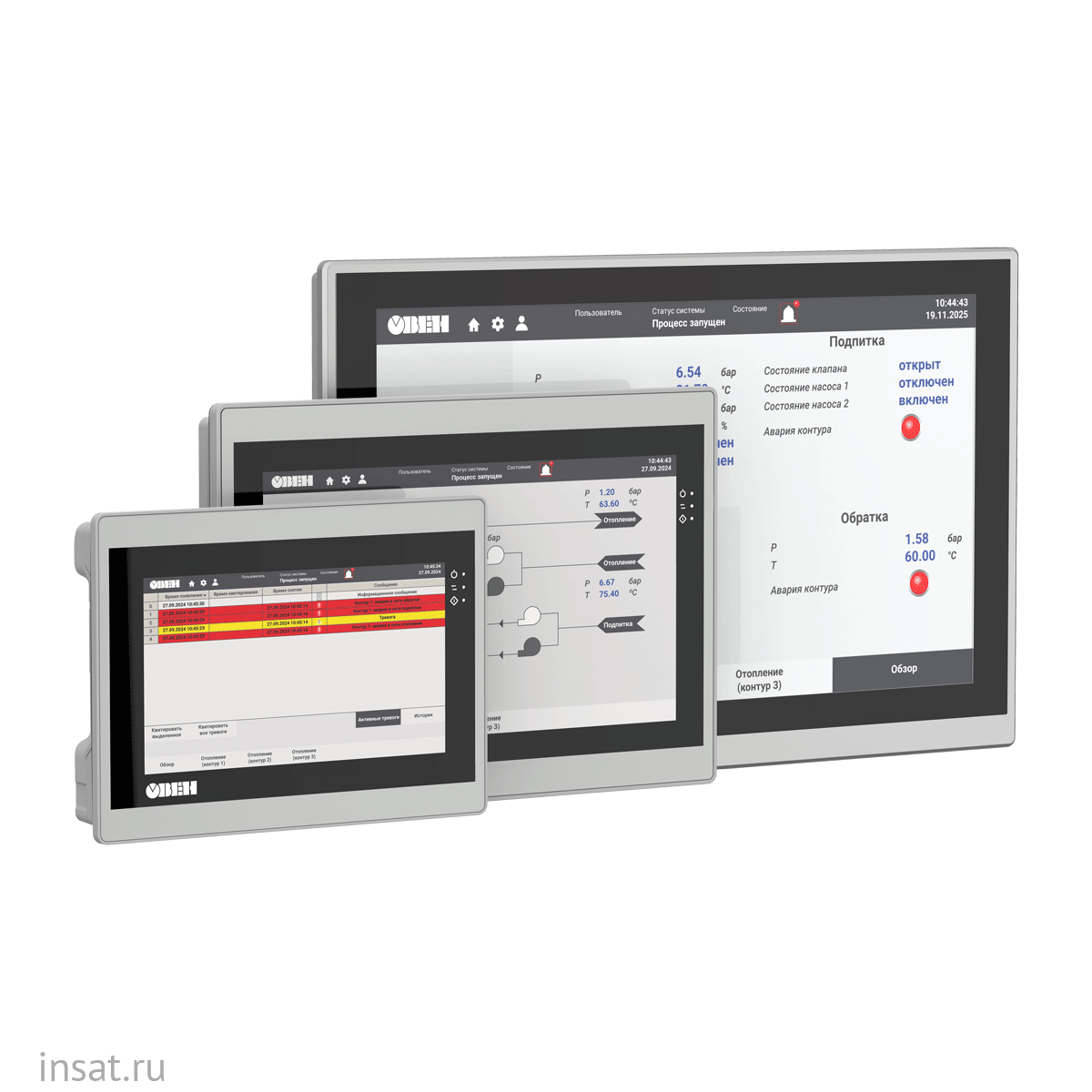

Высокопроизводительные сенсорные панельные контроллеры, объединяющие функции программируемого логического контроллера (ПЛК) и панели оператора (HMI) в одном устройстве. Применение СПК210 позволяет разрабатывать алгоритмы и визуализацию в одной среде программирования и сэкономить место в шкафу автоматики. Улучшенные технические характеристики позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.

Преимущества использования

• Современная высокопроизводительная платформа.
• Экономия монтажного пространства в шкафу автоматики.
• Снижение общей стоимости системы управления.
• Полная совместимость с модулями Мх110 и Мх210.
• Разработка алгоритмов и визуализации в одной среде программирования.

Отличительные особенности

• Сенсорный резистивный дисплей 7” (800×480), 10.2” (1024×600) или 15.6” (1920×1080).
• Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 1×RS-232, USB Host, USB Device, слот для SD-карт.
• 1×RS-485 имеет гальваническую изоляцию.
• Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), MQTT (Client), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов.
• Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
• Поддержка web-визуализации.
• Интеграция с сервисом удаленной диспетчеризации OwenCloud.
• Встроенная операционная система Linux.
• Гибко настраиваемый сторожевой таймер (WatchDog).
• Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
• Возможность подключения к СУБД MySQL, MsSQL и PostgreSQL.
• Поддержка GSM/GPRS-модемов.
• Программирование в среде CODESYS V3.5.
• Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
• В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
• Поддержка прямого подключения устройств через порт USB-A – мышь, клавиатура.
• Степень защиты IP65.

Рекомендуются к использованию

• В системах ОВиК (HVAC).
• В сфере ЖКХ (ИТП, ЦТП).
• В АСУ водоканалов.
• Для управления климатическим оборудованием.
• В сфере производства строительных материалов.

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:

• Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
• Интегрированный редактор визуализации и конфигураторы обмена.
• Продвинутые средства отладки и эмуляции.
• Множество библиотек, упрощающих разработку проекта.
• Отсутствие явных ограничений на число используемых переменных, блоков и т.д.

Технические характеристики

Параметр	Характеристика
Процессор	4х Cortex-A35
Частота	1200 МГц
Объем ПЗУ	4 Гб (eMMC)
Объем ОЗУ	512 Мб (DDR3)
Объем Retain-переменных	64 Кб (MRAM)
Минимальное время выполнения одного цикла программы	10 мс
Часы реального времени (RTC)	Есть*
Звук	Пьезоизлучатель, с возможностью управления из программы
Дисплей
Тип дисплея	TFT LCD, резистивный
Тип подсветки	LED (светодиодная подсветка)**
Количество цветов	262 тыс.
Диагональ	15,6 дюйма
Разрешение	1920×1080 пикселей
Размер пикселя (ширина×высота)	0,17925×0,17925 мм
Рабочая зона дисплея (ширина×высота)	344,16×193,59 мм
Яркость	250 кд/м2
Контрастность	800:1
Угол обзора слева/справа/сверху/снизу	85/85/85/85°
Время наработки на отказ подсветки, не менее	60 000 часов при температуре +25 °C
Интерфейсы
COM-порты	3 × RS-485, 1 × RS-232; На портах RS-485-1, RS-485-2, RS-485-3 имеются подтягивающие резисторы. Сопротивление резисторов соответственно равно 1 кОм, 1 кОм, 10 кОм; тип разъема DB9M (RS-485-1, RS-485-2, RS-232), клеммы (RS-485-3); Интерфейс RS-485-3 имеет индивидуальную гальваническую изоляцию 1000 В относительно всех остальных узлов прибора; Сигналы RS-232 – Rx, Tx, GND; сигналы RS-485 – A, B; Все интерфейсы являются независимыми; Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков***); В комплект поставки входит адаптер СПК210, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер и интерфейс RS-485-3 имеют встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей.
Ethernet	1 × Ethernet 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации; Поддерживаемые протоколы: Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client/Broker), SNMP (Manager/Agent)***
USB Device	1 × USB 2.0 B (для загрузки проектов и подключения в режиме Mass Storage Device)****
USB Host*****	1 × USB 2.0 A (для архивов, импорта файлов рецептов, загрузки проектов, максимальный ток потребления подключаемых устройств – 500 мА)
SD Card******	Для архивов, импорта файлов рецептов, загрузки проектов
Питание*******
Тип питающего напряжения	Постоянное
Диапазон питающего напряжения	15…28 В
Номинальное напряжение питания	24 В
Максимальный потребляемый ток в момент запуска, не более	14 А в течение 200 мкс
Максимальная потребляемая мощность в установившемся режиме, не более********	20 Вт
Сопротивление изоляции	10 МОм при 500 В постоянного тока
Напряжение изоляции	500 В переменного тока (не более минуты)
Программирование
Версия ОС	Linux 4.19.232-rt104
Среда программирования	CODESYS V3.5 SP17 Patch 3
Корпус
Конструктивное исполнение	Для щитового крепления
Тип вентиляции	Естественная вентиляция
Виброустойчивость	В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут
Габаритные размеры	(403 × 253× 35,2) ± 1 мм
Установочные размеры	394 × 244 мм
Степень защиты корпуса по ГОСТ 14524:
- со стороны лицевой панели	IP65
- со стороны задней панели	IP20
Общие характеристики
Масса брутто, не более	2,8 кг
Средний срок службы, не менее	10 лет
Средняя наработка на отказ, не менее	60 000 ч
Рабочая температура	0…+50 °С
Рабочая влажность	30…80 % (без конденсации)

*Примечание
1) Точность хода часов реального времени – ± 2 секунды в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 5 лет (после этого элемент следует заменить).
2) Яркость подсветки может быть изменена программно.
3) Можно реализовать нестандартные протоколы.
4) Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
5) Интерфейсы USB-Device и USB-Host являются переключаемыми. В каждый момент времени работает только один из интерфейсов. Переключение осуществляется в web- или экранном конфигураторе контроллера.
6) У СПК210-15 разъем MicroSD.
7) Питание приборов от распределенной сети 24 В недопустимо. Рекомендуется использовать локальный источник питания.
8) Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
