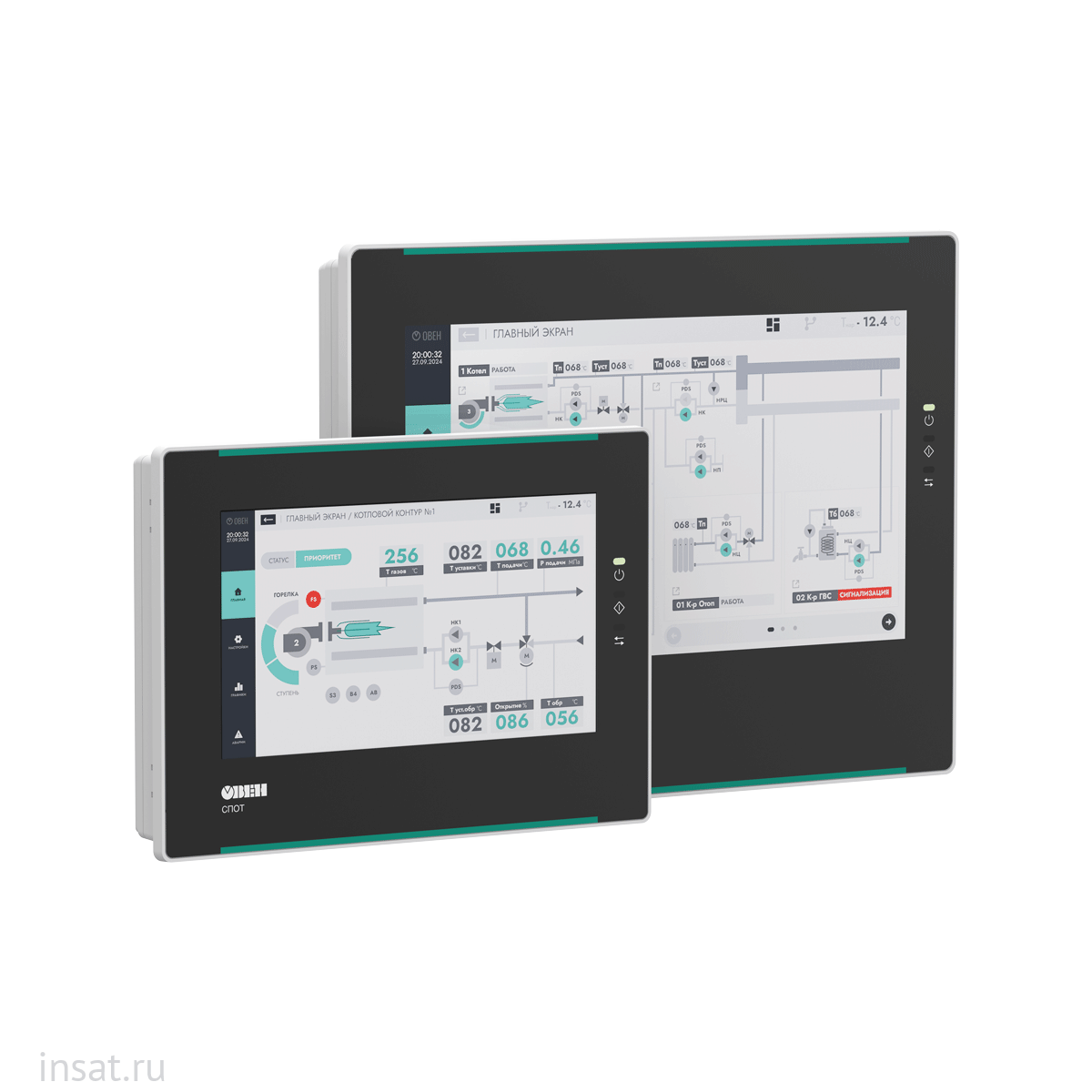

СПОТ-07.К

Специализированная панель оператора, разработанная для работы с контроллером КТР-121. Панель поставляется с готовым интерфейсом, поэтому не требует программирования и разработки дизайна.
СПОТ определяет состав подключенных приборов, обеспечивает удобную навигацию между ними, предоставляет доступ ко всем параметрам, ведет архивы аварий и событий и отображает данные в виде графиков.

Преимущества

Готовая визуализация без программирования
Интерфейс панели разработан для работы с КТР-121. Готовое решение позволяет быстро ввести устройство в эксплуатацию, сэкономив время и ресурсы на разработке дизайна и программировании.
Быстрый ввод в эксплуатацию
Панель готова к работе сразу после подключения. СПОТ адаптирует визуализацию под подключенную группу приборов и дает возможность настраивать их с панели – без необходимости конфигурировать каждый контроллер отдельно.
Расширение функциональных возможностей контроллера
СПОТ дополняет КТР-121 расширенными архивами аварий. Построение графиков облегчает настройку ПИД-регуляторов и повышает эффективность эксплуатации.
RS-485 и Ethernet для диспетчеризации
Два интерфейса RS-485 и один Ethernet позволяют подключать приборы к панели и интегрировать в SCADA, облачные сервисы и другие системы верхнего уровня для удалённого мониторинга и управления.

Функциональные возможности

Совместимость с КТР-121
Панель поддерживает все алгоритмы КТР-121, что гарантирует работу с любыми объектами, автоматизированными на базе данных контроллеров.
Мнемосхема с детализацией контуров
Главный экран панели отображает схему всего объекта с ключевыми параметрами. При необходимости пользователь может перейти к конкретному контуру и получить подробную информацию по его работе.
Контроль аварий
Панель собирает данные об авариях с подключенных контроллеров и отображает их в едином интерфейсе. Оператор видит всплывающие уведомления, подсветку аварийных узлов на мнемосхеме и журнал с точным временем возникновения и устранения.
Уровни пользователей
Панель поддерживает разграничение прав: оператор, инженер, администратор. Для каждой роли доступен только свой набор функций и настроек, что повышает безопасность и предотвращает ошибки.
Построение графиков
Панель показывает изменения параметров системы во времени, что помогает контролировать работу объекта и точнее настраивать ПИД-регулятор.
Ведение архивов
СПОТ фиксирует все аварийные ситуации и изменения в работе системы с указанием даты и времени, что упрощает диагностику и анализ работы оборудования.
Выгрузка данных на USB-накопитель
Архивы аварий и данные с графиков можно экспортировать на USB-накопитель для хранения, передачи или анализа на внешнем устройстве.

Технические характеристики

Наименование	Значение
Питание
Диапазон напряжения питания	10,2…27,6 В постоянного тока (номинальное 24 В)
Максимальная потребляемая мощность, не более:
СПОТ-07.Х	4 Вт
СПОТ-10.Х	7 Вт
Аппаратные характеристики
Процессор	Cortex A7 1GHz. Dual Core
Память программ (Flash)	128 Мб
Оперативная память	128 Мб
Часы реального времени (RTC)	Есть, энергонезависимые
Дисплей
Тип	TFT LCD с LED (светодиодная подсветка)
Количество цветов	16,7 млн (TrueColor)
Диагональ (соотношение сторон):
СПОТ-07.Х	7" (16:9)
СПОТ-10.Х	10,2" (16:9)
Разрешение	1024 × 600 пикселей
Яркость	450 кд/м2
Контрастность	400:1
Время наработки на отказ подсветки, не менее	50000 ч
Интерфейсы
COM-порты	2 × RS-485 – для подключения устройств**
Используемый протокол	Modbus RTU (Master/Slave)
Ethernet	1 × Ethernet 10/100 Мбит/c (RJ–45)**
Поддерживаемый протокол	Modbus TCP (Slave)
USB Type-A	USB 2.0 Host
USB Type-C	Не используется
Общие
Габаритные размеры:
СПОТ-07.Х	(203 × 145 × 35) ± 1 мм
СПОТ-10.Х	(273 × 211 × 40) ± 1 мм
Степень защиты корпуса согласно ГОСТ 14254–2015	IP65 с лицевой стороны IP20 cо стороны разъемов
Масса, не более:
СПОТ-07.Х	0,7 кг
СПОТ-10.Х	1,05 кг
Средний срок службы	6 лет

* Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. Рекомендуется использовать блок питания мощностью не менее 30 Вт, например, БП30Б-Д3-24.
** Во избежание проблем со связью для устройств с RS–485 длина кабеля связи должна составлять не более 150 метров; для устройств с Ethernet – не более 100 метров.

Модификации

Комплектация

• Панель
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Комплект крепежных элементов
• Комплект клеммных соединителей
• Флеш-накопитель
• Адаптер RS-485:
  • СПОТ-07.Х – 1 шт.
