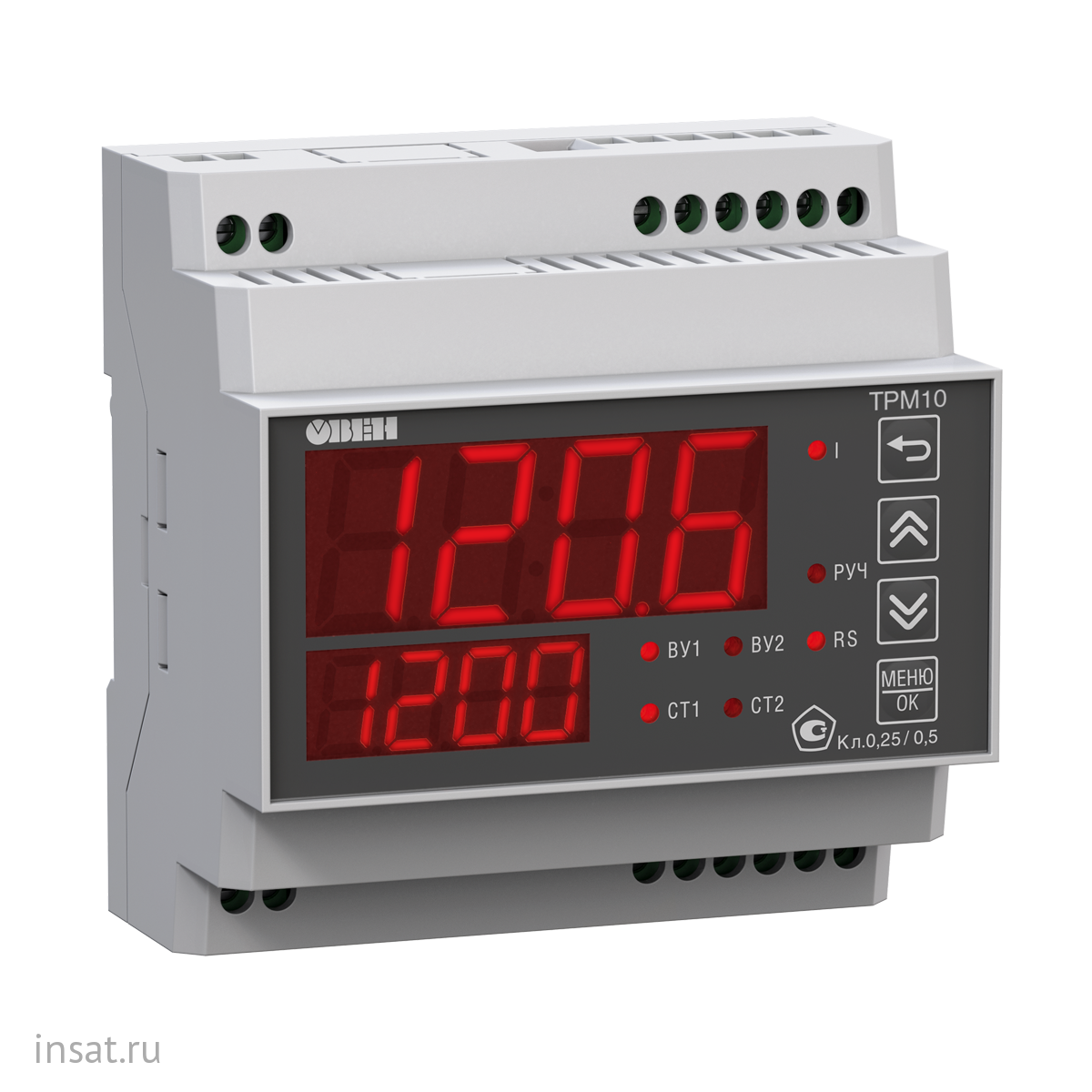

ТРМ10-Д.У2.ИС Овен

ТРМ10-Д.У2.ИС

Промышленный ПИД-регулятор, предназначенный для измерения, регистрации, контроля аварий или автоматического регулирования температуры и других физических параметров по одному каналу. Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.

Возможности регулятора

1. Измерение и регулирование физических величин по одному каналу.
2. Дискретное или аналоговое управление нагрузкой по ПИД закону.
3. Контроль обрыва связи с исполнительными механизмами.
4. Регистрация и управление исполнительными механизмами сигналом 4…20 мА или 0...10 В.
5. Сигнализация о выходе измеряемой величины за заданные пределы.
6. Ручной режим управления исполнительными механизмами.
7. Интеграция в систему диспетчеризации.


Технические характеристики

Параметр				Значение
Напряжение питания переменного тока				~90…264 В (номинальное 230 В)
Напряжение постоянного тока				=21...120 В (номинальное 24 В)
Частота напряжения питания				50, 60 Гц
Потребляемая мощность				не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей				24 ± 2,4 В (только для исполнения без RS-485)
Максимально допустимый ток источника питания				50 мА
Универсальные входы
Количество универсальных входов				1
Функции входа 1				Измерительный
Функции входа 2				Дополнительный (дистанционный пуск и останов регулирования)
Время опроса входа:				Не более 1 секунды
Предел основной приведенной погрешности измерения
- для термоэлектрических преобразователей с включенной компенсацией холодного спая				±0,5 %
- для остальных видов датчиков				±0,25 %
Выходные устройства
Количество выходных устройств				2
Типы выходных устройств				Р, К, С, Т, И, У
Корпус
Щитовой Щ1				96×96×53 мм, IP54*
Щитовой Щ2				96×48×100 мм, IP54*
Щитовой Щ5				48×48×103 мм, IP54*
Настенный Н				105×130×65 мм, IP44
DIN-реечный				72×90×58 мм, IP20
* со стороны передней панели

Условия эксплуатации
Температура окружающего воздуха				–40...+50 °С
Атмосферное давление				84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)				Не более 85 %

Характеристики выходных устройств

Обозначение	Тип выходного устройства (ВУ)		Электрические характеристики
Р	электромагнитное реле		Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,4. Ток не более 3 А при постоянном напряжении не более 30 В
К	транзисторная оптопара n-p-n типа		Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С	симисторная оптопара		Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»		Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»		Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
Т	выход для управления твердотельным реле		Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В
