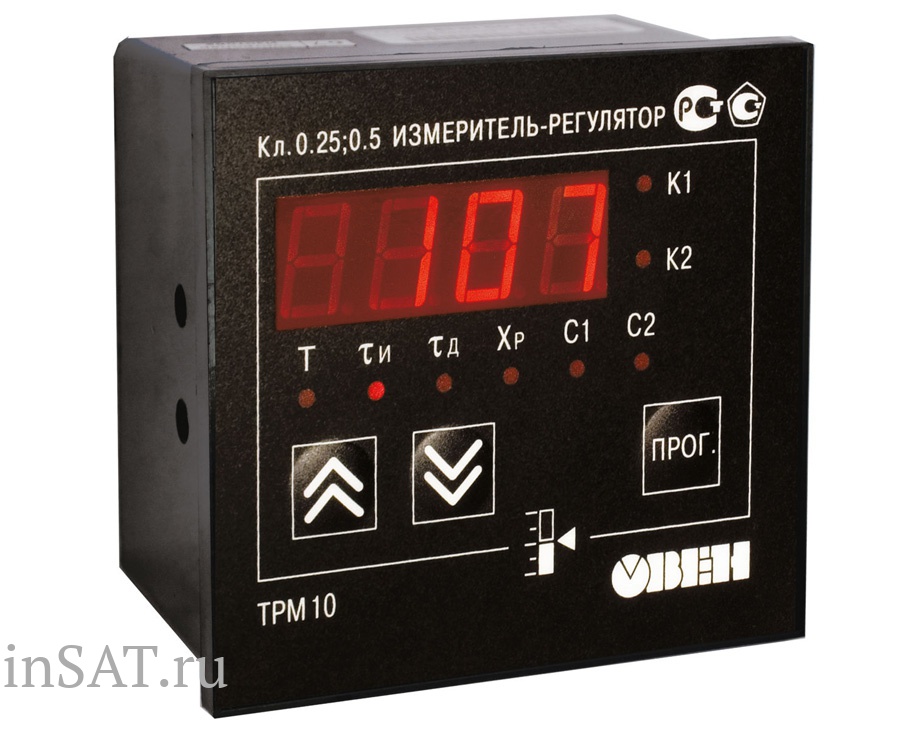

ТРМ10-Щ1.У.xx Овен
| Производитель: | Овен |
- Техническое описание
- Документация
Возможные модификации ОВЕН ТРМ10-Щ1.У.xx с ценами:
| ТРМ10-Щ1.У.ИР | 10 834,8 руб. |
| ТРМ10-Щ1.У.ИС | 10 834,8 руб. |
| ТРМ10-Щ1.У.ИТ | 10 834,8 руб. |
| ТРМ10-Щ1.У.КК | 10 834,8 руб. |
| ТРМ10-Щ1.У.КР | 10 834,8 руб. |
| ТРМ10-Щ1.У.РК | 10 834,8 руб. |
| ТРМ10-Щ1.У.РР | 9 112,8 руб. |
| ТРМ10-Щ1.У.РС | 10 834,8 руб. |
| ТРМ10-Щ1.У.РТ | 10 834,8 руб. |
| ТРМ10-Щ1.У.С3 | 10 834,8 руб. |
| ТРМ10-Щ1.У.СР | 10 834,8 руб. |
| ТРМ10-Щ1.У.СС | 10 834,8 руб. |
| ТРМ10-Щ1.У.ТК | 10 834,8 руб. |
| ТРМ10-Щ1.У.ТР | 10 834,8 руб. |
| ТРМ10-Щ1.У.ТС | 10 834,8 руб. |
| ТРМ10-Щ1.У.ТТ | 10 834,8 руб. |
| ТРМ10-Щ1.У.ТТ | 12 706,8 руб. |
| ТРМ10-Щ1.У.УР | 10 834,8 руб. |
| ТРМ10-Щ1.У.УС | 10 834,8 руб. |
| ТРМ10-Щ1.У.УТ | 10 834,8 руб. |
Назначение регулятора ОВЕН ТРМ10-Щ1.У.xx
Терморегулятор ОВЕН ТРМ10-Щ1.У.(Р,К,С,Т,И,У)(Р,К,С,Т,И,У) предназначен для измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового регулирования по ПИД закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования.
ОВЕН ТРМ10-Щ1.У.(Р,К,С,Т,И,У)(Р,К,С,Т,И,У) рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность. ОВЕН ТРМ10-Щ1.У.(Р,К,С,Т,И,У)(Р,К,С,Т,И,У) может управлять как процессом нагрева, так и процессом охлаждения объекта.
Класс точности регуляторов ТРМ10-Щ1.У.(Р,К,С,Т,И,У)(Р,К,С,Т,И,У): 0,5/0,25.
Исполнения корпуса ТРМ10-Щ1.У.xx
ТРМ10-Щ1.У.(Р,К,С,Т,И,У)(Р,К,С,Т,И,У) имеет исполнение корпуса типа 1 для щитового монтажа.
Основные функции регулятора ОВЕН ТРМ10-Щ1.У.xx
- УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- ПИД-РЕГУЛИРОВАНИЕ измеренной величины с использованием «нагревателя» или «холодильника»
- АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму
- ДОПОЛНИТЕЛЬНЫЙ ВЫХОД ДЛЯ СИГНАЛИЗАЦИИ о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
- РЕГУЛИРОВАНИЕ МОЩНОСТИ (например, для управления инфракрасной лампой) в модификации с аналоговым выходом 4...20 мА, совместно с прибором ОВЕН БУСТ
- ВОЗМОЖНОСТЬ УПРАВЛЕНИЯ ТРЕХФАЗНОЙ НАГРУЗКОЙ
- ВЫХОДНОЙ СИГНАЛ ТОКА 4...20 мА ДЛЯ РЕГИСТРАЦИИ измеренной величины (модиф. по типу выхода И)
- ВОЗМОЖНОСТЬ УПРАВЛЕНИЯ ТРЕХФАЗНОЙ НАГРУЗКОЙ (модиф. по типу выхода С3)
- ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц
- ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
- ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ НАСТРОЕК при отключении питания
- ЗАЩИТА НАСТРОЕК от несанкционированных изменений
Обозначение ТРМ10-Щ1.У.xx
При заказе модификация регулятора ТРМ10 указывается следующим образом
ТРМ10-аа.У.вв
где
аа - обозначение исполнения корпуса (Н, Щ1, Щ2 или Д)
вв - обозначение типа выходного сигнала. Регулятор ТРМ10 имеет следующие модификации по типу выходного сигнала:
- Р – э/м реле
- К – транзисторная оптопара
- С – симисторная оптопара
- С3 – три симисторные оптопары
- И – ЦАП «параметр – ток 4...20 мА»
- У – ЦАП «параметр – напряжение 0...10 В»
- Т – выход для управления твердотельным реле
Документация на прибор ТРМ10-Щ1.У.xx
Скачать руководство по ТРМ10-Щ1.У.(Р,К,С,Т,И,У)(Р,К,С,Т,И,У): скачать
Скачать руководство по эксплуатации ТРМ10-Щ1.У.(Р,К,С,Т,И,У)(Р,К,С,Т,И,У): скачать
