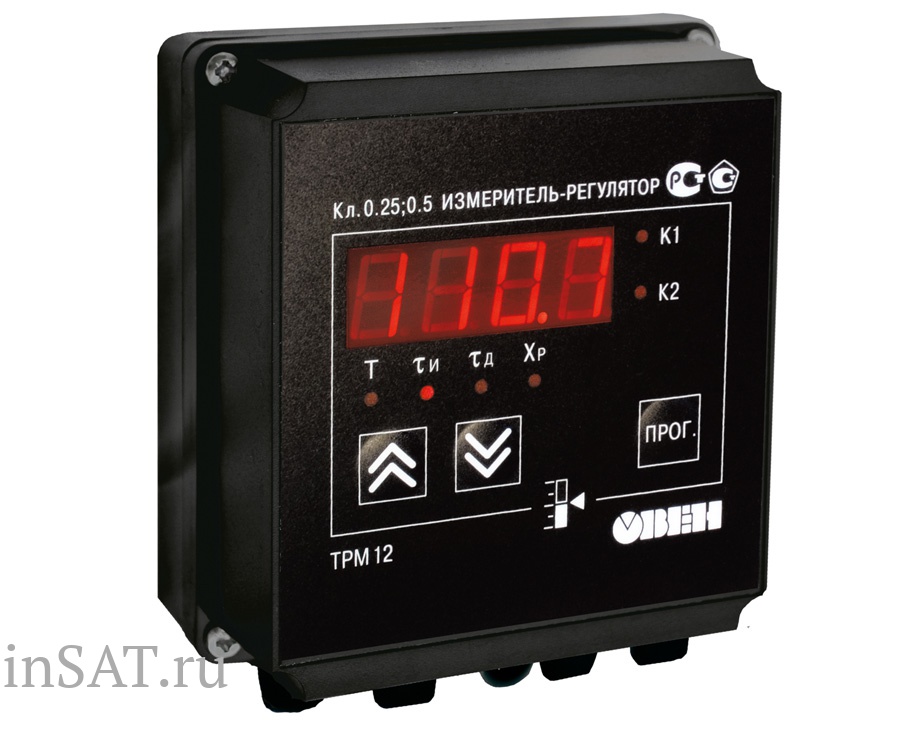

ТРМ12-Н.У.Р Овен

Назначение регулятора ТРМ12-Н.У.Р

Терморегулятор ОВЕН ТРМ12-Н.У.Р предназначен для автоматизации подачи теплоносителя в системе ГВС, газового и парового отопления, в теплообменники пастеризаторов, для управления газовыми горелками, управления положением золотника в холодильных машинах, а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

Класс точности регуляторов ТРМ12-Н.У.Р: 0,5/0,25.

Исполнения ТРМ12-Н.У.Р

ТРМ12-Н.У.Р имеет исполнение корпуса для настенного монтажа.

Основные функции регулятора ОВЕН ТРМ12-Н.У.Р

• УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
• УПРАВЛЕНИЕ ЭЛЕКТРОМЕХАНИЧЕСКИМ ПРИВОДОМ ЗАПОРНО-РЕГУЛИРУЮЩЕГО (КЗР) ИЛИ ТРЕХХОДОВОГО КЛАПАНА (ПИ-регулирование)
• ПИД-РЕГУЛИРОВАНИЕ измеренной величины в системе «нагреватель–холодильник»
• АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму как для системы «нагреватель/ холодильник», так и для задвижки
• ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц
• ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
• ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
• СОХРАНЕНИЕ НАСТРОЕК при отключении питания
• ЗАЩИТА НАСТРОЕК от несанкционированных изменений

Обозначение ТРМ12-Н.У.Р

При заказе модификация регулятора ТРМ12-Н.У.Р указывается следующим образом

ТРМ12-аа.У.в

где

аа - обозначение исполнения корпуса (Н, Щ1, Щ2 или Д)

в - обозначение типа выходных сигналов (прибор оснащен 2-я однотипными выходными сигналами). Регулятор ТРМ12 имеет следующие модификации по типу выходного сигнала:

• Р – э/м реле
• К – транзисторная оптопара
• С – симисторная оптопара
• Т – выход для управления твердотельным реле

Документация на прибор ТРМ12-Н.У.Р

Скачать руководство по ТРМ12-Н.У.Р: скачать

Скачать руководство по эксплуатации ТРМ12-Н.У.Р: скачать
