ТРМ12-Щ1.У2.ИК.RS

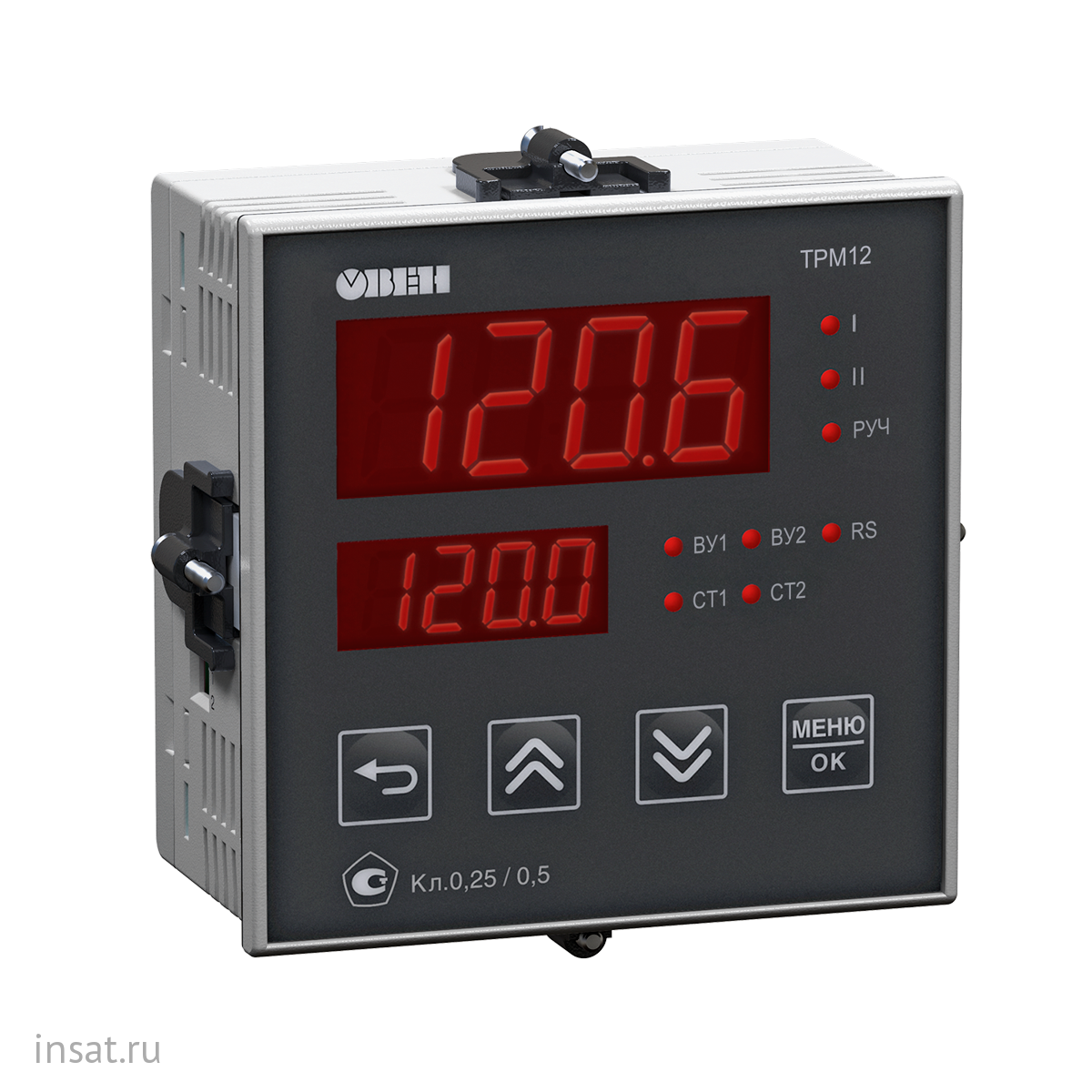

ТРМ12 – промышленный ПИД-регулятор, предназначенный для управления трехходовыми или запорно-регулирующими клапанами и задвижками с электроприводом. Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.Возможности регулятора
- Измерение и регулирование различных физических величин (расход, давление, температура и т.д.);
- Дискретное или аналоговое управление клапаном по ПИД закону;
- Контроль обрыва связи с исполнительным механизмом(LBA);
- Сигнализация о выходе измеряемой величины за заданные пределы;
- Ручной режим управления исполнительными механизмами;
- Дистанционный пуск и останов регулирования;
- Погодозависимое регулирование;
- Интеграция в систему диспетчеризации.
| Параметр | Значение | |||
| Напряжение питания переменного тока | ~90…264В (номинальное 230В) | |||
| Напряжение постоянного тока | ="21...120 В (номинальное 24В) | |||
| Частота напряжения питания | 50, 60 Гц | |||
| Потребляемая мощность | не более 10 ВА | |||
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) | |||
| Максимально допустимый ток источника питания | 50 мА | |||
| Универсальные входы | ||||
| Количество универсальных входов | 2 | |||
| Функции входа 1 | Измерительный | |||
| Функции входа 2 | Измерительный (в том числе датчик положения) | |||
| Дополнительный (дистанционный пуск и останов регулирования) | ||||
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» | |||
| Время опроса входа: | Не более 1 секунды | |||
| Предел основной приведенной погрешности измерения: |
| |||
| - для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % | |||
| - для остальных видов датчиков | ±0,25 % | |||
| Выходные устройства | ||||
| Количество выходных устройств | 2 | |||
| Типы выходных устройств | Р, К, С, Т, И, У | |||
| Корпус | ||||
| Щитовой Щ1 | 96×96×53 мм, IP54* | |||
| Щитовой Щ2 | 96×48×100 мм, IP54* | |||
| Щитовой Щ5 | 48×48×103 мм, IP54* | |||
| Настенный Н | 105×130×65 мм, IP44 | |||
| DIN-реечный | 72×90×58 мм, IP20 | |||
* со стороны передней панели
| Условия эксплуатации | ||||
| Температура окружающего воздуха | –40...+50 °С | |||
| Атмосферное давление | 84...106,7 кПа | |||
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 85 % | |||
Характеристики выходных устройств
| Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики | ||
| Р | электромагнитное реле | Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,4. Ток не более 3 А при постоянном напряжении не более 30 В | ||
| К | транзисторная оптопара n-p-n типа | Постоянный ток не более 400 мА при постоянном напряжении не более 60 В | ||
| С | симисторная оптопара | Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В | ||
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки | ||
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В | ||
| Т | выход для управления твердотельным реле | Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В | ||
