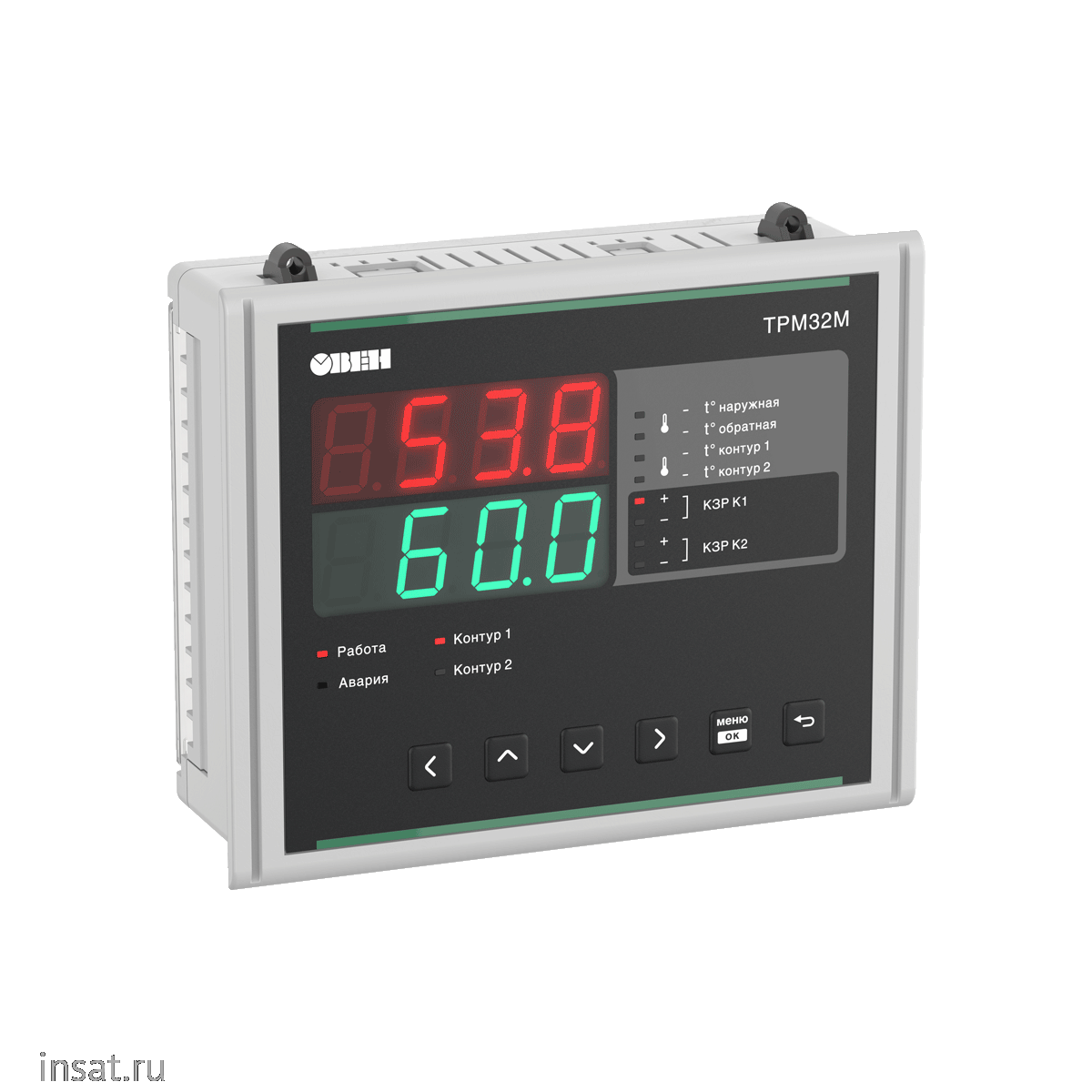

ТРМ32М-Щ7.И Овен

ТРМ32М-Щ7.И

Щитовой регулятор с готовыми алгоритмами управления одним или двумя контурами отопления и горячего водоснабжения.

Обеспечивает погодозависимое регулирование отопления, поддержание температуры ГВС, управление насосами и клапанами, контроль аварий и передачу данных в системы диспетчеризации.

Прибор предназначен для работы в индивидуальных, центральных и блочных тепловых пунктах, а также в котельных. Применяется в прямых и смесительных контурах отопления, контурах ГВС и системах с теплообменниками и бойлерами.

Преимущества

Погодозависимое регулирование отопления
Расчет уставки по отопительному графику в зависимости от температуры наружного воздуха с плавным выходом на заданное значение
Готовые алгоритмы управления
Встроенные ПИД-алгоритмы с автонастройкой для контуров отопления и ГВС без необходимости программирования
Управление насосными группами
Работа с двумя циркуляционными насосами на контур, автоматическое резервирование и перезапуск
Контроль температуры обратной воды
Коррекция уставки отопления при превышении температуры обратки для защиты теплосети
Защита оборудования и контроль аварий
Контроль обрыва и неисправности датчиков температуры, аварийная остановка регулирования, перевод КЗР в аварийное положение, архив аварий и индикация кодов неисправностей, сброс аварий с панели, внешней кнопкой или по сети
Удобная настройка и обслуживание
Настройка с лицевой панели прибора, конфигурирование через ПО Owen Configurator, режим «Тест» для пусконаладочных работ, системный пароль для защиты параметров, часы реального времени

Функциональные возможности

• ПИД-регулирование температуры отопления и ГВС
• Расчет уставки отопления по графику: 2–4 точки
• Автонастройка ПИД-регулятора
• Плавное изменение уставки при смене режимов
• Работа отопления по фиксированной уставке при отключенном датчике наружной температуры
• Управление двумя циркуляционными насосами на контур
• Контроль работы по датчику перепада давления (PDS)
• Контроль по сигналу запуска насоса – автоматическое переключение и перезапуск
• Интеграция в АСУ и диспетчеризации: обмен данными по Modbus RTU через RS-485

Технические характеристики

Корпус
Щитовой	169×138×56 мм
Степень защиты корпуса	IP54 со стороны лицевой панели   IP20 со стороны задней панели
Масса, не более	0,75 кг
Питание
Напряжение питания	~90…253 В при 47…63 Гц
Потребляемая мощность, не более	30 ВА
Внутренний источник питания	=24 В при токе нагрузки до 180 мА
Коммуникационные интерфейсы
Количество портов	1 × RS-485 1 × USB Type-C
Поддерживаемые протоколы	Modbus RTU
Режим работы	Slave
Входы
Дискретные	4 × DI
Подключаемые датчики	механические коммутационные устройства: контакты кнопок, выключателей, герконов, реле датчики типа сухой контакт
Аналоговые	4 × AI
Подключаемые сигналы	Термопреобразователи сопротивления 50М, 100М, 500М, 1000М Pt50, Pt100, Pt500, Pt1000 50П , 100П, 500П, 1000П Cu50, Cu100, Cu500, Cu1000 100Н, 500Н, 1000Н Сигналы тока 4…20 мА Терморезисторы 10 кОм, B25/100 = 3950 K
Выходы в зависимости от модификации
Дискретные	8 × DO Электромагнитное реле 4 А при напряжении до ~250 В и cos φ > 0,4, до =30 В 4 × DO Транзисторная оптопара n-p-n типа К 400 мА, =60 В
Аналоговые	2 × AO 4…20 мА 2 × AO 0…10 В
Эксплуатация
Рабочая температура	+15…+25 ⁰С
Часы реального времени	есть
Средний срок службы	12 лет
Гарантия	2 года

Модификации

Комплектация

• Контроллер ТРМ32М
• Уплотнительная прокладка
• Руководство по эксплуатации
• Паспорт и гарантийный талон
• Комплект крепежных элементов
