Терморегулятор ОВЕН ТРМ500-Щ2.30А
Терморегулятор со светодиодной индикацией, управление температурой по “on\off” или “ПИД” закону, электромагнитное реле до 30А, два дисплея.
Назначение терморегулятора ОВЕН ТРМ500
Промышленный терморегулятор ТРМ500 предназначен для управления процессами поддержания температуры в печах, термопласт автоматах, в том числе управление горячеканальными прессформами, экструдерах, термопрессах, машинах для выдува ПЭТ тары, гомогенизаторах, запайщиках, термоусадочном оборудовании, оборудовании для термоформинга, термопрессах (перенос изображений), оборудовании для производства строительных материалов (хозблоки, пеноблоки и т.п.), сушилках и другого оборудования в работе которого требуется управление температурой.
Возможности ТРМ500
Функции:
- управление температурой по “on\off” или “ПИД” закону;
- светодиодная индикация нахождения температуре в заданной зоне;
- сигнализация о входе температуры в заданную зону при помощи 1-го или 2-х реле;
- по команде дискретного входа:
- смена уставки с одного предустановленного значения на другое;
- перевод работы прибора в ручной режим управления;
- перевод из “Стоп” - “Пуск”;
Входы:
- один универсальный вход для измерения температуры при помощи ТС и ТП;
- ТС по: 2х, 3х, 4х проводной схеме;
- встроенная компенсация температуры холодный концов термопары;
- поддержка всех распространенных в РОССИИ датчиков температуры;
- класс точности: ТС - 0.25%, ПТ - 0.5%;
- один дискретный вход для переключения режимов работы прибора.
Выходы:
3 выхода для управления или сигнализации
- выход 1: реле для управления или сигнализации. Нагрузкой до 5А или 30А;
- выход 2: выход для управления твердотельными реле (0-5В);
- выход 3: выход для сигнализации (до 5А).
Эргономика:
- 1 или 2 индикатора;
- увеличенный индикатор.
- высота цифры 20мм;
- удобная, простая настройка;
- стандартные габариты лицевой панели (96х48мм);
- современный дизайн;
- температура эксплуатации -20… +50 °С.
Технические характеристики
|
Характеристика |
Значение |
|
Напряжение питания |
96…264В переменного |
|
Потребляемая мощность |
Не более 5Вт |
|
Поддержка типов датчиков |
|
|
ТС |
50\100\500\1000 (М, Сu, П, Pt), 53М |
|
ТП |
L, J, N, K, T, S, R, B, A-1, A-2, A-3 |
|
Основная приведенная погрешность |
|
|
ТС |
0.25% |
|
ТП |
0.5% |
|
Время опроса входа |
|
|
ТС |
0.3 сек (3-х проводная схема подключения) |
|
0.2 сек (2-х и 4-х проводная схема подключения) |
|
|
ТП |
0.2 сек |
|
Схема подключения ТС |
2-х, 3-х или 4-х проводная |
|
Компенсация холодных концов ТП |
встроенная |
|
Сопротивление линий связи «прибор-датчик» |
|
|
для ТС |
Не более 15 Ом |
|
для ТП |
Не более 100 Ом |
|
Сопротивление внешнего ключа |
|
|
В замкнутом состоянии |
Не более 70 Ом |
|
В разомкнутом состоянии |
Не менее 1000 Ом |
|
Типы ВУ |
|
|
Выход 1 |
Реле электромеханическое 5А (стандарт) \ 30А (опция) |
|
Выход 2 |
Реле электромеханическое 3А |
|
Выход 3 |
Логический выход под управление ТТР |
|
Логические уровни выхода 3 (для ТТР) |
|
|
низкий уровень (ТТР закрыто) |
0В |
|
высокий уровень (ТТР открыто) |
4…5.5В |
|
Допустимый ток на выходе 3 (для ТТР) |
25…40мА |
|
Габариты корпуса, тип |
96х48х100мм, Щ2 |
|
Условия эксплуатации |
|
|
температура окружающего воздуха |
-20…+50 °С |
|
влажность |
30…80% при температуре +35 °С |
|
Гарантийный срок обслуживания |
5 лет |

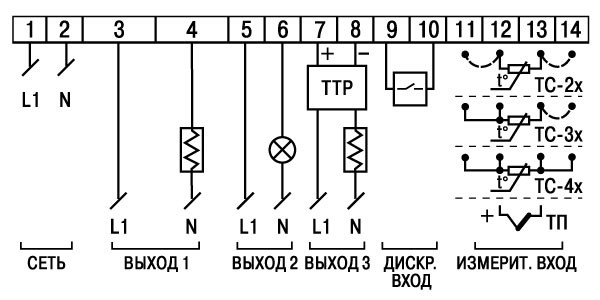

Схема подключения
Документация
Руководство по программированию ТРМ500: скачать...
Инструкция по работе с ДС-ТРМ500: скачать...
Руководство по эксплуатации ТРМ500: скачать...
Презентация ТРМ500: скачать...
Листовка с описанием ТРМ500: скачать...
