ТВР1-Д.ИР Овен

ТВР1-Д.ИР

ВР1 предназначен для регулирования температуры и других физических величин с отложенным запуском-остановкой технологического процесса по таймеру. Регулятор оснащен двумя индикаторами для отображения основной информации и оставшегося времени работы таймера в секундах, минутах или часах.

В терморегуляторе доступно 10 готовых алгоритмов управления технологическим процессом по таймеру. Нужный сценарий можно выбрать в настройках прибора в зависимости от принципа управления объектом.

У регулятора два управляющих выхода: первый – для ON/OFF или ПИД-управления, второй – для подключения сигнализирующих устройств после окончания отсчета таймера.

ТВР1 применяется для управления технологическими процессами в печах, камерах сушки и покраски, термоупаковочных аппаратах, в составе ультразвуковых ванн и полуавтоматических CIP-моек.

Преимущества

Совместимость с любыми датчиками
Поддерживает 42 типа сигналов: ТС, ТП, U, I, пирометры
Быстрый запуск без настройки
10 готовых алгоритмов управления по таймеру: ручной и автоматический пуск/стоп, отложенный запуск
Выбор управляющего выхода при заказе
Реле, транзистор или аналоговый — под конкретные требования вашего оборудования
Корпус на выбор для удобного монтажа
В щит, на стену, на DIN-рейку

Возможности

• Управление процессом с ручным и автоматическим пуском-остановкой, а также с отложенным запуском
• Сигнализация об окончании времени работы таймера и два индикатора для одновременного отображения измеряемой величины и оставшегося времени
• Перезапуск цикла регулирования при смене технологического процесса и отслеживание фактического использования оборудования
• Предварительная продувка и вентиляция с отсчетом безопасного времени для старта технологического процесса
• Один универсальный вход для подключения 42 типов датчиков (ТС, ТП, U, I) и один дискретный вход для запуска или останова таймера
• Два выхода для управления исполнительными механизмами по ПИД- или двухпозиционному закону и подключения сигнализирующих устройств
• Удобная настройка и конфигурирование прибора с помощью ПК через встроенный порт USB Type-C

Технические характеристики

Питание
Напряжение питания	~90…264 В, номинальное 230 В при 50, 60 Гц =21...120 В, номинальное 24 В
Потребляемая мощность, не более	10 Вт
Коммуникационные интерфейсы
Количество портов	1× RS-485 1 × USB Type-C
Поддерживаемые протоколы	Modbus RTU, Slave Modbus ASCII, Slave
Конструктивные особенности

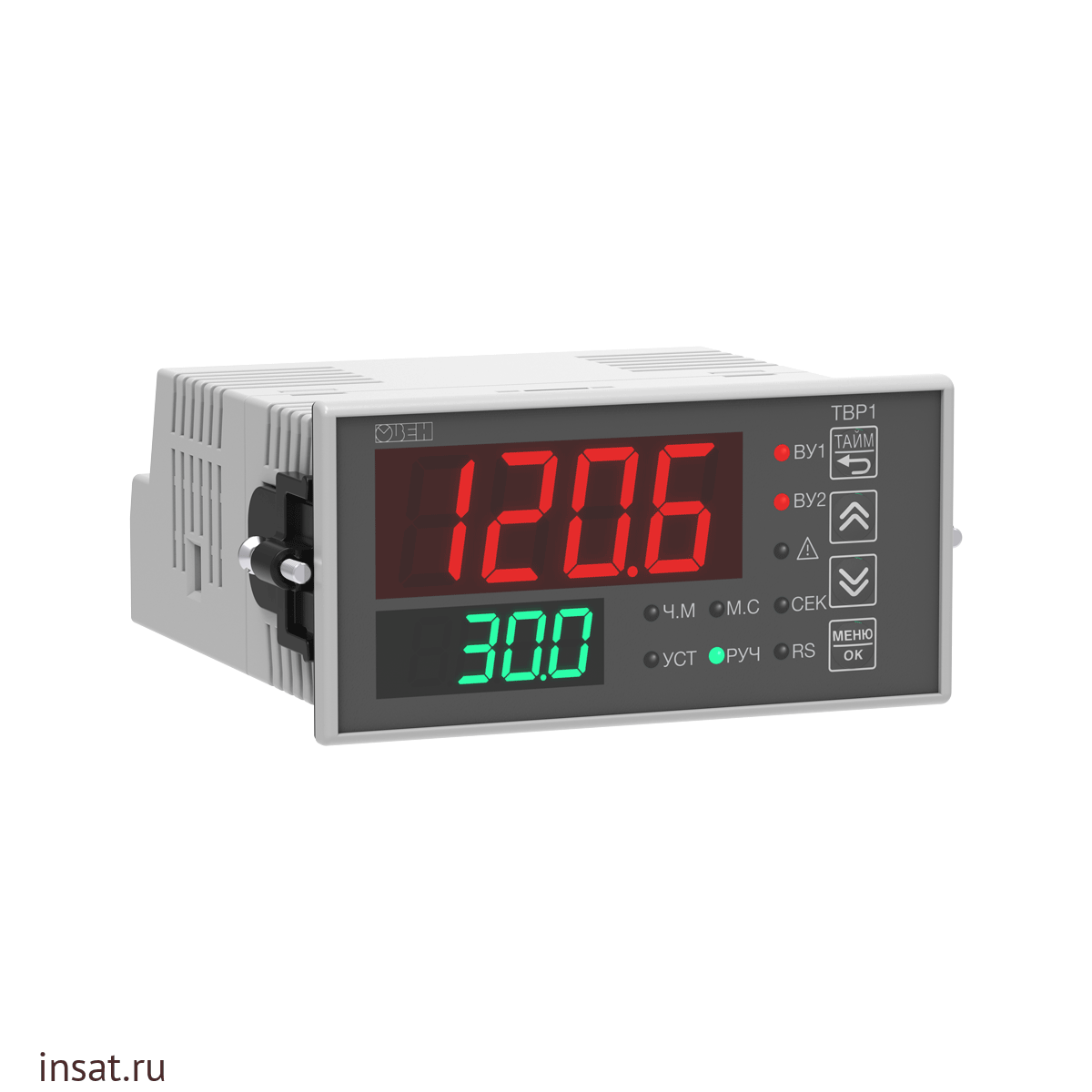

Щитовой Щ1	96×96×53 мм, IP54
Щитовой Щ2	96×48×100 мм, IP54
Настенный Н	110×130×69 мм, IP66

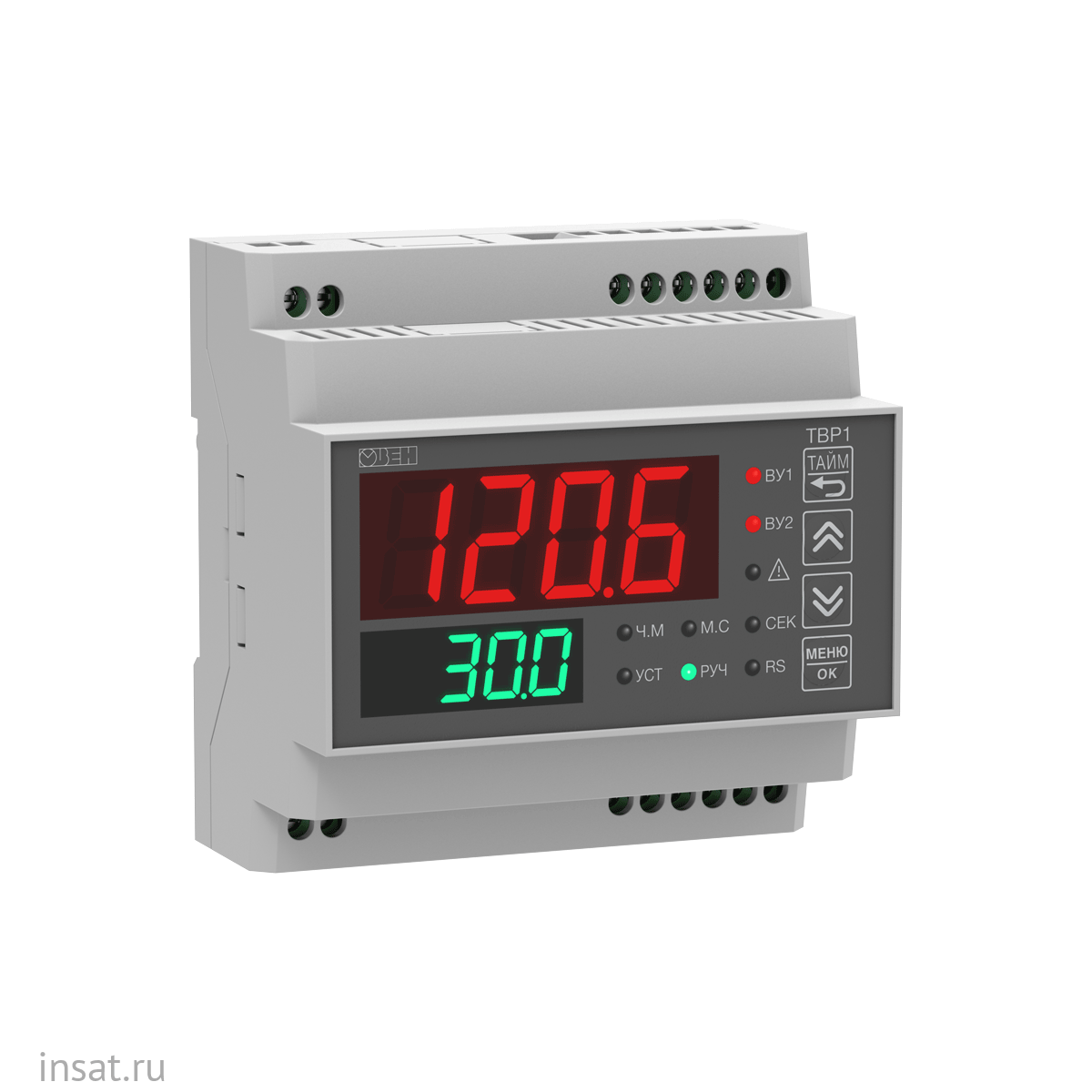

DIN-реечный Д	88×90×59мм, IP20
Масса, не более	0,4 кг
Средний срок службы	12 лет
Входы
Количество	1 × AI 1 × DI
Время опроса входа, не более	1 с
Подключаемые сигналы	Термосопротивления Термопары Ток: 4...20 мА, 0...5 мА, 0...20 мА Напряжение: -50...+50 мВ, 0...1В Сухой контакт для кнопки «Пуск/Стоп» прибора
Предел относительной погрешности	0,25 %
Выходы
Количество	1 × DO, выход Р 1 × DO или AO на выбор
Тип выхода
И	Ток 4…20 мА
Р	Электромагнитное реле: 8 А, 250 В
К	Транзисторная оптопара n-p-n: 400 мА, 60 В
Т	4...6 В, 40 мА: управление твердотельным реле

Модификации

Комплектация

• Прибор ТВР1
• Паспорт и гарантийный талон
• Руководство по эксплуатации

• Уплотнительная прокладка
• Комплект крепежных элементов
• Шаблон-трафарет для отверстий щитовых корпусов

• Рамка монтажная
• Кабель USB Type-A - USB Type-C
• Расширенное руководство пользователя
