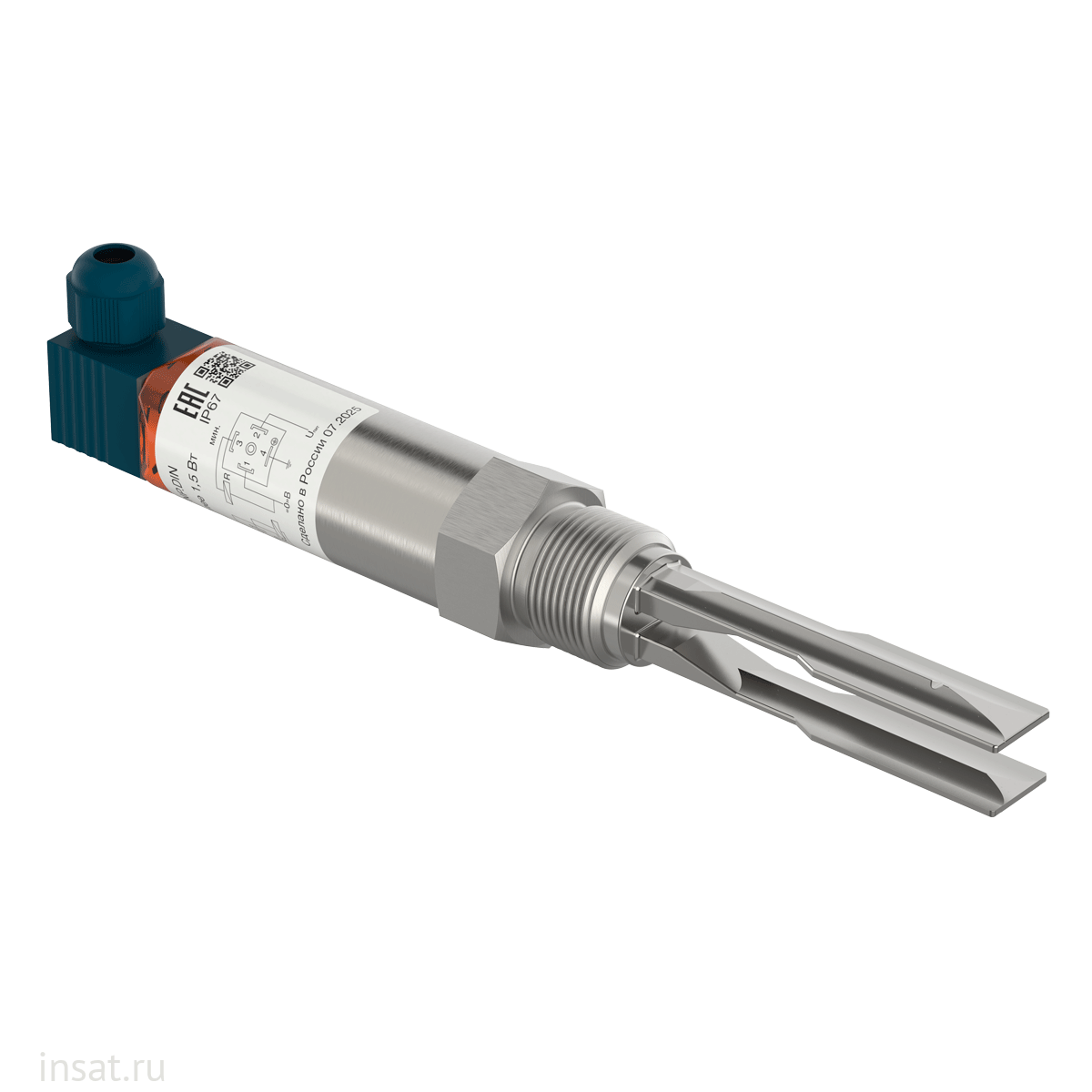

ВДУ-24.40.3.NPN.DIN Овен

ВДУ-24.40.3.NPN.DIN

Вибрационные сигнализаторы уровня ОВЕН ВДУ – устройства, предназначенные для контроля и сигнализации уровня жидких и сыпучих сред различных отраслей промышленности: пищевой, сельскохозяйственной, фармацевтической и т.д. Подходят для применения в стерильных производствах.

Преимущества

Универсальность применения
Два типа вилок из пищевой стали AISI 316L длиной 40 и 100 мм обеспечивают точную работу как в жидкостях, так и в сыпучих материалах разной плотности:

• в сыпучих средах для вилки 100 мм – плотность от 0,07 г/см3;
• в жидких средах для вилок 40 и 100 мм – плотность от 0,7 г/см3.

Широкие возможности монтажа
Множество стандартов присоединения: CLAMP 25DN, 40DN, 50DN; G3/4’’; G1’’– позволяют легко интегрировать оборудование в существующие системы.
Надежная работа в любых условиях
Устойчивы к низким и высоким температурам среды от -40 до +150 °C. Подходят для CIP- (безразборной мойки) и SIP-мойки (стерилизации).
Гибкость подключения
Поддержка разных типов питания (=24 В и ~230 В) упрощает внедрение и эксплуатацию.
Соответствие гигиеническим требованиям
Наличие гигиенического сертификата подтверждает безопасность использования в пищевой и фармацевтической промышленности.
Долговечность и экономичность
Средний срок службы не менее 5 лет снижает расходы на замену и обслуживание.

Возможности

Применение в различных отраслях. Одно решение для десятков сфер — от молока и зерна до топлива и цемента. Надежный контроль в любой среде.
Гигиенические производства
-Пищевая и сельскохозяйственная промышленность: молоко, пиво, сиропы, сахар, мука, зерновые и крупы, орехи и т.д.
-Фармацевтическая промышленность: растворы, таблетки, гранулы и т.д.
-Бытовая химия и косметическая промышленность: жидкое мыло, гели, шампуни, кремы, средства для мытья и чистки, хлорка, порошки и т.д.
Нефтегазовая промышленность
-Контроль уровня в резервуарах с нефтепродуктами: бензин, дизель, мазут, топливо, масла и т.д.
Строительные материалы
-Контроль уровня цемента, песка, гипса, извести, сухих строительных смесей в силосах и бункерах.
Прочие отрасли
-Водоочистка и водоподготовка (контроль уровня в резервуарах с чистой водой, отстойниках).
-Пластическая и синтетическая промышленность (гранулы, полимерные порошки).

Технические характеристики

Напряжение питания	12…36 В, =24 В – номинальное значение
	207…253 В, ~230 В – номинальное значение
Частота питающего напряжения переменного тока	50…60 Гц
Потребляемая мощность, не более	- 1,5 Вт при напряжении питания 24 В - 1 ВА при напряжении питания 230 В
Тип выходного сигнала	- PNP/NPN транзисторный для ВДУ-24.Х.Х.Х.Х - бесконтактное реле для ВДУ-230.Х.Х.Х.Х
Коммутируемый ток, не более	0,25 А
Сопротивление изоляции, не менее	100 МОм
Время переключения (при перекрытии или освобождении чувствительной части)	от 1 до 3 с
Функция тестирования	есть
Вид сигнализации	световая
Степень защиты корпуса по ГОСТ14254-2015	IP67
Масса в упаковке, не более	0,95 кг
Средняя наработка на отказ, не менее	50 000 ч
Средний срок службы, не менее	5 лет
Условия эксплуатации
Температура окружающего воздуха	–40…+80 ⁰С
Относительная влажность воздуха, не более	95 % без конденсации влаги
Атмосферное давление	от 84,0 до 106,7 кПа
Температура контролируемой среды	–40…+150 ⁰С
Давление среды, не более	4 МПа *1,6 МПа для Clamp-присоединения
Плотность контролируемой среды, не менее	- 0,0 7г/см3– для сыпучих сред (ВДУ-Х.100.Х.Х.Х); - 0,7 г/см3– для жидкостей, несклонных к повышенному налипанию
Вязкость контролируемой жидкости	от 1 до 10000 мм2/с

По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчик соответствует группе исполнения V2.
По устойчивости к воздействию электромагнитных помех датчик соответствует требованиям ГОСТ 30804.6.1-2013 и ГОСТ 30804.6.2-2013.
По уровню излучения радиопомех (помехоэмиссии) датчик соответствует требованиям ГОСТ IEC 61000-6-3-2016 и ГОСТ IEC 61000-6-4-2016.

Модификации

Комплектация

• Датчик
• Паспорт и гарантийный талон
• Руководство по эксплуатации
