NLS-8AI Ex RealLab
| Производитель: | RealLab |
| Серия: | RealLab серии NLS-Ex |
- Техническое описание
- Документация

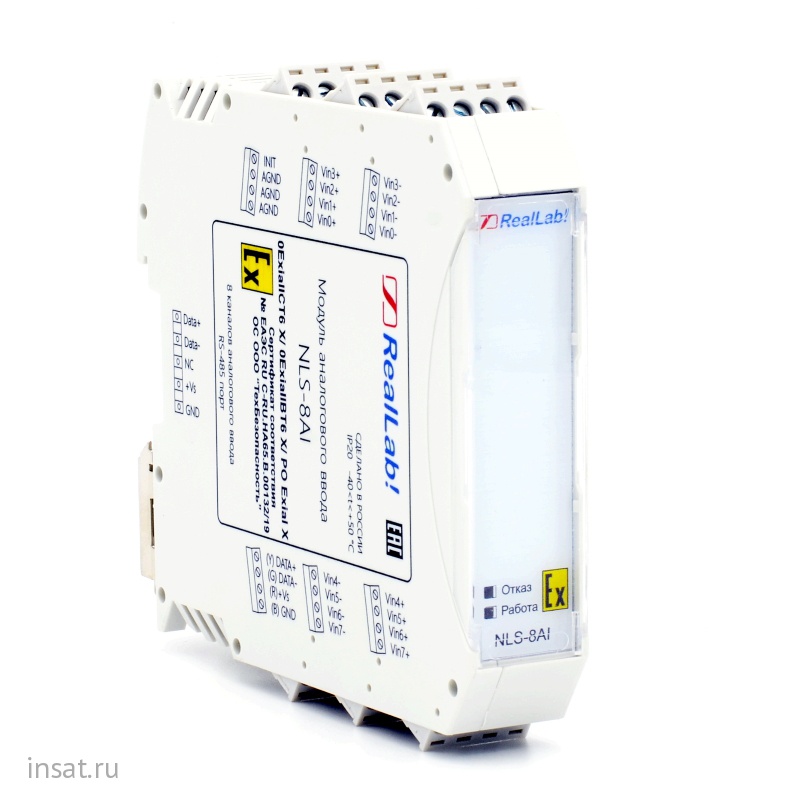

Слотовый взрывозащищенный модуль Reallab NLS-8AI Ex (0ExiaIICT6 X или 0ExiaIIBT6 X или POExial X)
Возможно размещение непосредственно во взрывоопасных зонах, без применения барьеров искрозащиты и взрывобезопасной оболочки, что позволяет существенно снизить затраты на построение взрывозащищенных систем АСУ ТП за счет исключения дополнительного оборудования, кабельной продукции, а также уменьшения количества монтажных работ.
Может быть применен совместно с ПЛК NLcon-1AТ-Ex, а также конвертерами интерфейсов и источниками питания RealLab! серии Ex.
Модули ввода-вывода с искробезопасными цепями серии NLS-Ex программно совместимы с модулями ввода-вывода аналогичного назначения ADAM, ICP и имеют как ADAM-совместимый протокол обмена в ASCII кодах (DCON), так и стандартный протокол MODBUS RTU.
Соответствует требованиям технического регламента таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах".
Модули имеют крепление на DIN-рейку и могут также крепиться один сверху другого и к стене. Клеммники всех модулей являются съемными.
Является средством измерения.
Технические характеристики
| Назначение: | универсальный модуль аналогового ввода (измерения) напряжения или тока и дискретного вывода |
| Маркировка взрывозащиты: | 0ExiaIICT6 X или 0ExiaIIBT6 X или PO ExiaI X |
| Взрывоопасные смеси: | по ГОСТ 30852.11-2002 категорий I, IIA, IIB/IIC ExiaIIBT6 |
| Аналоговый ввод: | 8 дифференциальных каналов аналогового ввода с программно устанавливаемыми диапазонами ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В, ±20 мА |
| Разрядность: | 16 разрядов |
| Защита от перегрузки: | защита от перенапряжения и токовой перегрузки по входу, выходу, интерфейсу, статического электричества и др. |
| Гальваническая изоляция: | напряжение гальванической изоляции 2500 В |
| Полоса пропускания: | 2,62 Гц |
| Погрешность измерений: | основная погрешность измерения не хуже ±0,2% |
| Коэффициент помехи: | коэффициент ослабления помехи общего вида с частотой 50 Гц - не менее 100 дБ |
| Температура: | диапазон температур от -40 до +50 °С |
| Интерфейс подключения: | интерфейс RS-485, протокол Modbus RTU и ADAM-совместимый (DCON) |
| Дискретный ввод: | 3 изолированных канала дискретного вывода |
| Дополнительно: | ПИД и релейный регуляторы |
| Напряжение питания: | от 12 В до 13 В (13,3 В - предельное) |
| Габариты (ВхШхГ): | 109х22,5х113 |
| Гарантия: | 36 месяцев |
| Технические характеристики | |
|---|---|
| Серия | RealLab серии NLS-Ex |
