NLS-4RTD Ex RealLab
| Производитель: | RealLab |
| Серия: | RealLab серии NLS-Ex |
- Техническое описание
- Документация

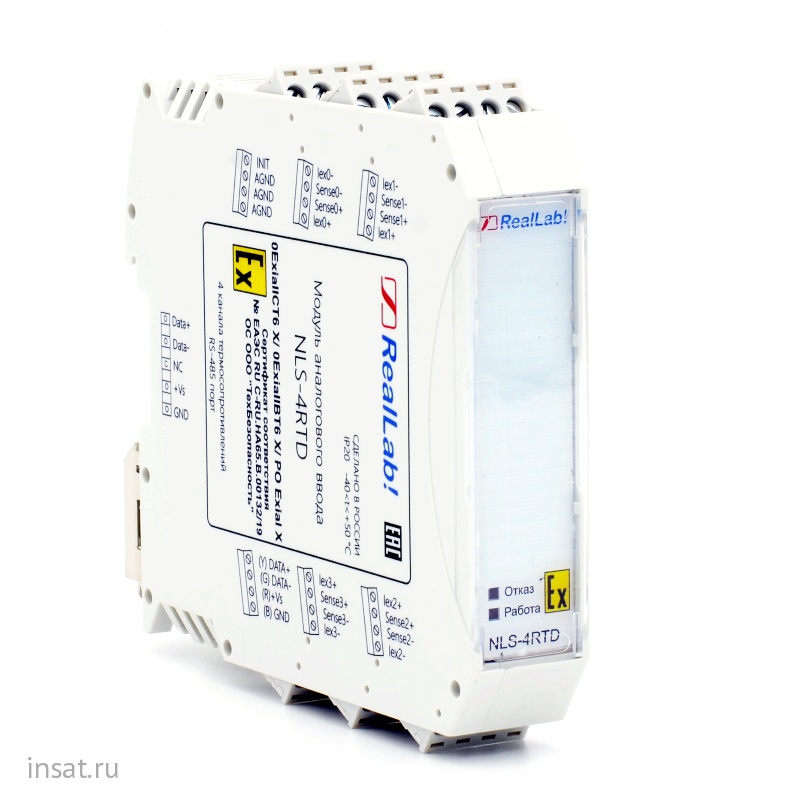

Слотовый взрывозащищенный модуль Reallab NLS-4RTD Ex (0ExiaIICT6 X или 0ExiaIIBT6 X или POExial X)
Возможно размещение непосредственно во взрывоопасных зонах, без применения барьеров искрозащиты и взрывобезопасной оболочки, что позволяет существенно снизить затраты на построение взрывозащищенных систем АСУ ТП за счет исключения дополнительного оборудования, кабельной продукции, а также уменьшения количества монтажных работ.
Может быть применен совместно с ПЛК NLcon-1AТ-Ex, а также конвертерами интерфейсов и источниками питания RealLab! серии Ex.
Модули ввода-вывода с искробезопасными цепями серии NLS-Ex программно совместимы с модулями ввода-вывода аналогичного назначения ADAM, ICP и имеют как ADAM-совместимый протокол обмена в ASCII кодах (DCON), так и стандартный протокол MODBUS RTU.
Соответствует требованиям технического регламента таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах".
Модули имеют крепление на DIN-рейку и могут также крепиться один сверху другого и к стене. Клеммники всех модулей являются съемными.
Является средством измерения.
Технические характеристики
| Назначение: | модуль аналогового ввода сигналов термосопротивлений |
| Маркировка взрывозащиты: | 0ExiaIICT6 X или 0ExiaIIBT6 X или PO ExiaI X |
| Взрывоопасные смеси: | по ГОСТ 30852.11-2002 категорий I, IIA, IIB/IIC |
| Аналоговый ввод: | 4 дифференциальных канала аналогового ввода для терморезистивных преобразователей ТСМ, ТСП, ТСН |
| Варианты подключения: | 4 датчика по 4-х, 3-х или 2-х проводной схеме подключения |
| Разрядность: | 16 разрядов |
| Контроль датчика: | аппаратная диагностика обрыва датчика |
| Защита от перегрузки: | защита от перенапряжения и токовой перегрузки по входу, выходу, интерфейсу, от перегрева, статического электричества и др. |
| Гальваническая изоляция: | напряжение гальванической изоляции 2500 В |
| Погрешность измерений: | основная погрешность измерения не хуже ±0,2% |
| Коэффициент помехи: | коэффициент ослабления помехи общего вида с частотой 50 Гц - не менее 100 дБ |
| Температура: | диапазон температур от -40 до +50 °С |
| Интерфейс подключения: | интерфейс RS-485, протокол Modbus RTU и ADAM-совместимый (DCON) |
| Напряжение питания: | от 12 В до 13 В (13,3 В - предельное) |
| Габариты (ВхШхГ): | 109х22,5х113 мм |
| Гарантия: | 36 месяцев |
| Технические характеристики | |
|---|---|
| Серия | RealLab серии NLS-Ex |
