NLS-8TI Ex RealLab

Номер по каталогу: 123112 Производитель: RealLab Цена: По запросу

Запросить Добавить в сравнение Перейти к сравнению

Описание: Слотовый взрывозащищенный модуль аналогового ввода сигналов термопар, 8 дифференциальных каналов

Техническое описание
Документация

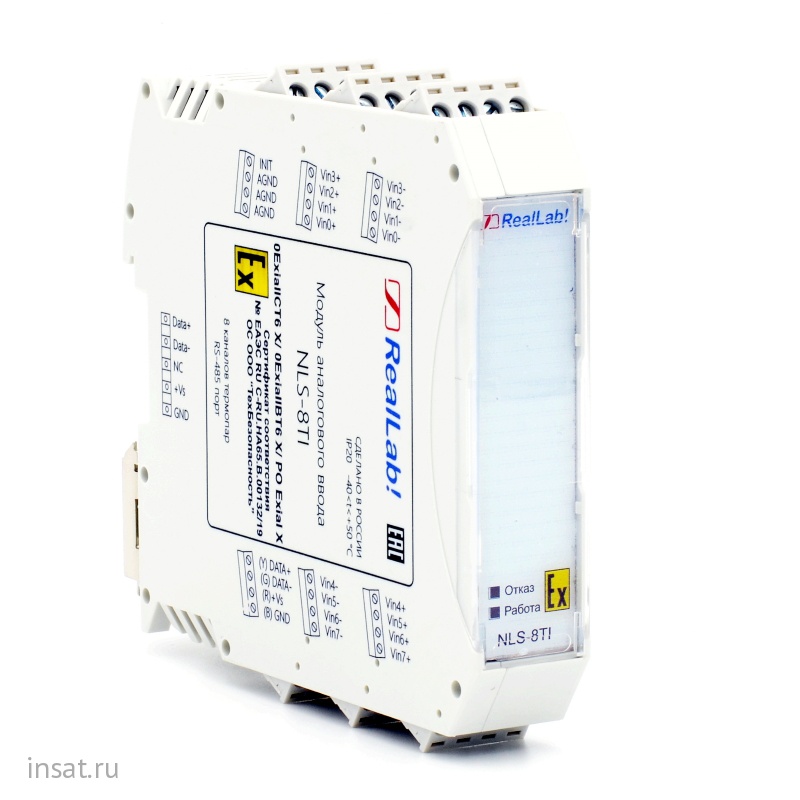

Слотовый взрывозащищенный модуль Reallab NLS-8TI Ex (0ExiaIICT6 X или 0ExiaIIBT6 X или POExial X)

Возможно размещение непосредственно во взрывоопасных зонах, без применения барьеров искрозащиты и взрывобезопасной оболочки, что позволяет существенно снизить затраты на построение взрывозащищенных систем АСУ ТП за счет исключения дополнительного оборудования, кабельной продукции, а также уменьшения количества монтажных работ.

Может быть применен совместно с ПЛК NLcon-1AТ-Ex, а также конвертерами интерфейсов и источниками питания RealLab! серии Ex.

Модули ввода-вывода с искробезопасными цепями серии NLS-Ex программно совместимы с модулями ввода-вывода аналогичного назначения ADAM, ICP и имеют как ADAM-совместимый протокол обмена в ASCII кодах (DCON), так и стандартный протокол MODBUS RTU.

Соответствует требованиям технического регламента таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах".

Модули имеют крепление на DIN-рейку и могут также крепиться один сверху другого и к стене. Клеммники всех модулей являются съемными.

Является средством измерения.

Технические характеристики

Назначение:	модуль аналогового ввода сигналов термопар
Маркировка взрывозащиты:	0ExiaIICT6 X или 0ExiaIIBT6 X или PO ExiaI X
Взрывоопасные смеси:	по ГОСТ 30852.11-2002 категорий I, IIA, IIB/IIC
Аналоговый ввод:	с 8 дифференциальными каналами аналогового ввода сигналов термопар типов K J B L E или S R N T или напряжения с программно устанавливаемыми диапазонами ±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2,5 В или тока до ±20 мА
Разрядность:	16 разрядов
Контроль датчика:	аппаратная диагностика обрыва датчика
Защита от перегрузки:	защита от перенапряжения и токовой перегрузки по входу, выходу, интерфейсу, от перегрева, статического электричества и др.
Гальваническая изоляция:	напряжение гальванической изоляции 2500 В
Погрешность измерений:	основная погрешность измерения не хуже ±0,05%
Коэффициент помехи:	коэффициент ослабления помехи общего вида с частотой 50 Гц - не менее 100 дБ
Температура:	диапазон температур от -40 до +50 °С
Интерфейс подключения:	интерфейс RS-485, протокол Modbus RTU и ADAM-совместимый (DCON)
Напряжение питания:	от 12 В до 13 В (13,3 В - предельное)
Габариты (ВхШхГ):	109х22,5х113 мм
Гарантия:	36 месяцев

Технические характеристики
Серия	RealLab серии NLS-Ex
