PCIe-400 Titan

Titan PCIe-400

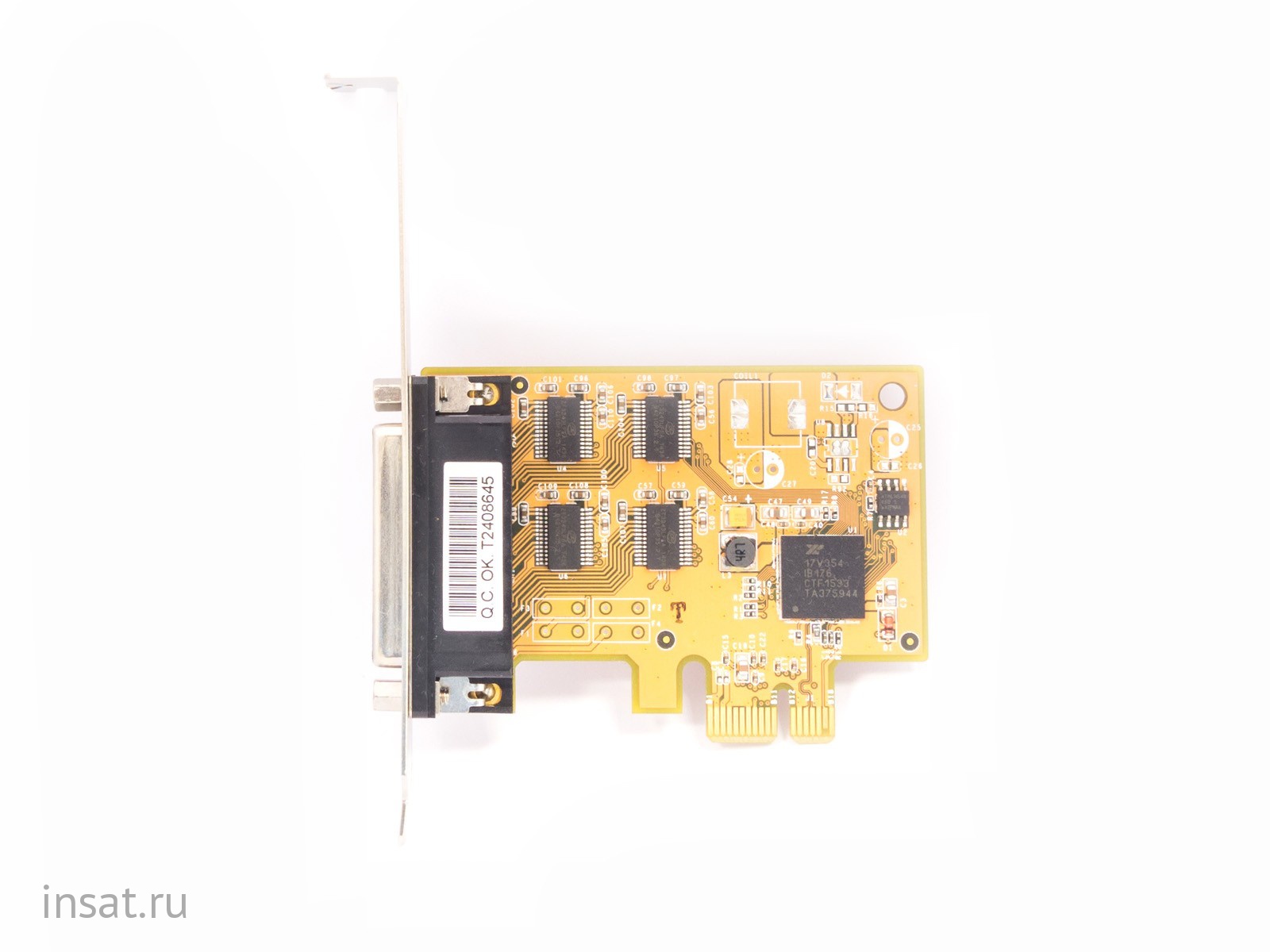

Четырехпортовые платы последовательного ввода-вывода PCIe-400 и PCIe-400LP PCI Express представляют собой высокоскоростные платы расширения последовательного ввода-вывода Plug-and-Play для шины PCI Express. Подключаясь к шине PCI Express на вашем компьютере, карта PCI Express с 4 портами последовательного ввода-вывода мгновенно добавляет четыре порта RS-232 последовательного ввода-вывода в вашу систему. Четырехпортовые платы последовательного ввода / вывода PCI Express предназначены для использования чипа Exar XR17V354 PCI Express to UART.
PCIe-400 и PCIe-400LP поддерживают высокоскоростную скорость передачи данных до 921,6 кбит / с. Каждый последовательный порт полностью совместим с 16C550 UART, с расширенной функцией 256-байтового буфера TX и RX FIFO для повышения производительности.

Характерстики

• Совместимость с PCI Express 2.0 Gen 1
• PCI Express 1 Lane совместимый
• Совместимость 16C550
• 256 байтов получают буфер FIFO
• 256 байтов передают буфер FIFO
• Автоматическое аппаратное управление потоком RTS / CTS или DTR / DSR с программируемым гистерезисом
• Автоматическое программное управление потоком Xon / Xoff
• Драйверы для ОС Windows и Linux
• Широкая температура окружающей среды от 0 ° C до 60 ° C (от 32 ° F до 140 ° F)
• CE, одобрение FCC
• Поддерживает два высокоскоростных последовательных порта RS-232 со скоростью передачи данных до 921,6 кбит / с
• Обеспечивает защиту от электростатического разряда 15 кВ для всех последовательных сигналов
• Четыре штекерных разъема DB9 для последовательной передачи данных
• Сигналы данных RS-232: DCD, RxD, TxD, DTR, GND, DSR, RTS, CTS, RI
• Включает один переходной кабель, преобразующий гнездо DB44 в четыре штекера DB9. Длина кабеля: 30 см
• PCIe-400 со стандартным профильным кронштейном
• PCIe-400LP с низкопрофильным кронштейном для тонкого корпуса

Технические характеристики

Общая информация
Шина	PCI Express; однополосный (×1)
Набор микросхем	EXAR XR17V354
Интерфейс	RS-232
Plug & Play	Поддерживается
IRQ & IO адрес	Присвоено системным BIOS
Корпус	PCIe-400 с стандартным кронштейном PCIe-400LP с кронштейном низкопрофильного для тонкого случая
Последовательный порт
No. of Ports	Четыре
Разъемы И Кабели	Один разъем DB44 на карте один DB44-мама до четырех DB9 папа-адаптеров
Сигналы RS-232	DCD, RxD, TxD, DTR, GND, DSR, RTS, CTS, RI
Макс. Скорость передачи данных	921,6 Кбит / с
Последовательная Конфигурация	Биты данных: 5, 6, 7, 8 четность: нет, нечетное, четное, отметка, пробел стоп-биты: 1, 1.5, 2
Размер буфера UART FIFO	Каждый порт с 256 байтами FIFO для передачи и приема
Окружающая среда
рабочая температура	От 0°C до 60°C
температура хранения	От -40°C до 85°C
Влажность	От 0 до 80% RH. без конденсации
Утверждения Безопасности	CE, FCC

Технические характеристики
Интерфейсы (порты)	RS232
Системная шина	PCI Express
Кол-во COM-портов	4
Наличие гальванической изоляции	нет
