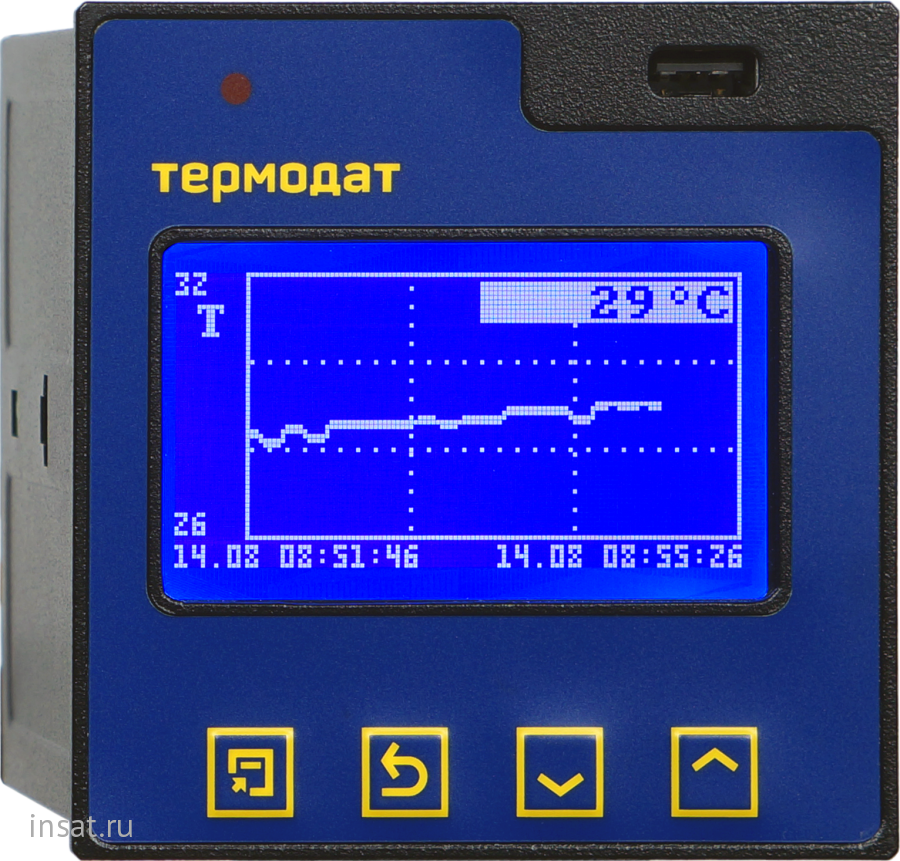

Термодат-16Е6-A-F-Eth Термодат

Термодат-16Е6-A-F-Eth – одноканальный регулятор температуры по программе - электронный самописец с графическим дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар, термосопротивлений, датчиков с токовым выходом. Выходы: 2 реле с переключающим контактом, 1 релейно-симисторный, 1 транзисторный, 1 аналоговый выход. Прибор оснащен USB-разъемом на передней панели для оперативного сохранения архивных данных на Flash-накопитель. Разъем позволяет также переносить конфигурацию параметров, копировать программы с одного прибора на другой, обновлять ПО без необходимости демонтировать прибор. Порт Ethernet предназанчен для интеграции прибора в локальную сеть. RS-485 используется для объединения приборов в сеть и для подключения приборов к сторонним контроллерам или ПЛК. Термодат-16Е6-А-F-Eth может управлять как нагревателем, так и охладителем, либо нагревателем и охладителем одновременно. Законы регулирования: ПИД, позиционный (On/Off), возможность управления приводом электрозадвижки.
Является аналогом и заменой следующих устаревших приборов: Термодат-16Е1, Термодат-16Е2, Термодат-16Е3.

• ПИД-регулятор
• Электронный самописец
• Графический дисплей 3,5"
• Регулирование по программе
• Активация свободного выхода на шаге программы
• ПИД-закон регулирования, автоматическая настройка коэффициентов
• Аварийная сигнализация
• Таймер
• Универсальный вход
• Логический (дискретный) вход для подключения внешней кнопки или тумблера
• Выходы: релейный, релейно-симисторный, транзисторный, аналоговый
• Интерфейс для связи с компьютером RS485
• Ethernet-порт для подключения к локальной сети
• USB-разъем на передней панели
• Прочный металлический корпус, размер 1/4 DIN (96х96х82мм)
• Гарантия 5 лет


Предназначен для:

• Регулирования температуры по заданной программе
• Замены устаревших самописцев
• Измерения и регистрации температуры

Технические характеристики Термодат-16Е6-A-F-Eth

• Входы:
  Один универсальный вход, один дискретный вход;


• Выходы:
  2 реле, транзисторный выход, релейно-симисторный выход, аналоговый выход;


• Считывание архива:
  USB-разъем;


• Интерфейсы:
  RS485, Ethernet;


• Закон регулирования:
  ПИД, двухпозиционный, трехпозиционный, регулирование по программе;


• Методы управления мощностью:
  ШИМ, РСП, ФИУ;


• Диапазон температур измерения:
  От -270°С до 2500°С, (зависит от типа датчика);


• Напряжение питания:
  Номинальное ~ 230В, допустимое ~160…250В;


• Потребляемая мощность:
  Не более 10 Вт;


• Корпус:
  Металлический, для щитового монтажа;


• Дисплей:
  Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;


• Габаритные размеры:
  Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;


• Масса:
  Не более 1 кг;


• Условия эксплуатации:
  От -10ºС до +45ºС, влажность от 5 до 80%, без конденсации влаги


Технические характеристики
Серия	Термодат-16Е6
Интерфейсы (порты)	RS485
Протокол передачи данных	Modbus TCP/RTU/ASCII
