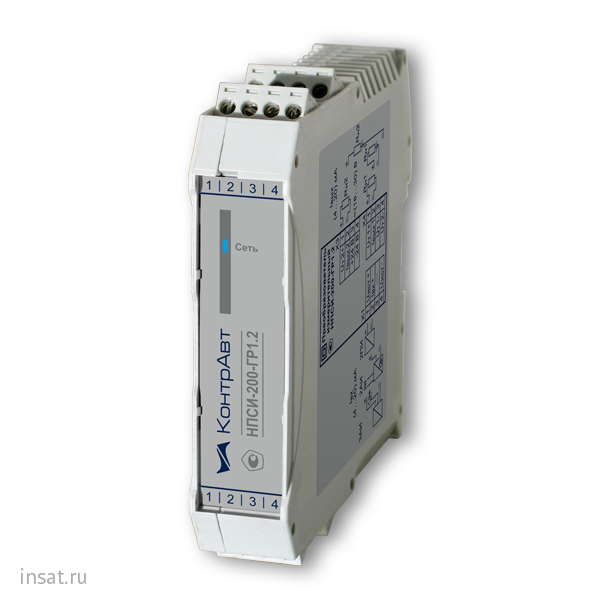

НПСИ-200-ГР1.2-0С-24-М0 КонтрАвт

НПСИ-200-ГР1.2-0С-24-М0 модуль гальванического разделе­ния и разветвления «1 в 2» токового сигнала (4…20) мА

• Трансляция  1:1, разветвление 1 в 2 токового сигнала (4...20) мА
• Гальваническая развязка вход/питание/выход1/выход2
• Встроенный источник питания датчика
• Активные/пассивные входы и выходы
• Монтаж на DIN-рейку

Преобразователи измерительные НПСИ-200-ГР1.2 предназначены для разветвления «1 в 2» токового сигнала (4…20) мА от одного источника на два приемника и для обеспечения гальванической изоляции между источниками и приемниками сигналов (4…20) мА. Имеется встроенный источник питания датчиков.

Функции измерительных преобразователей - разветвителей токового сигнала

• Измерение входного унифицированного сигнала постоянного тока (4…20) мА и его преобразование в два выходных сигнала (4…20) мА
• Подключение как активных, так и пассивных источников токовых сигналов
• Питание источников входного сигнала от встроенного источника питания
• Формирование как активного, так и пассивного выходного токового сигнала
• Гальваническая изоляция 1500 В между цепями входов, выхода 1, выхода 2, питания прибора

Общие сведения

• Межповерочный интервал – 5 лет
• Компактный корпус – экономия места в монтажном шкафу. Ширина корпуса – 22,5 мм
• Разъёмные винтовые клеммы обеспечивают простой монтаж
• Высокая точность преобразования 0,1 %
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
• Расширенный диапазон рабочих температур (-40…+70) °С
• Диапазон напряжений питания =(18…30) В

Область применения

Системы измерения, сбора и регистрации данных, контроля и регулирования в технологических процессах в различных отраслях промышленности:

• Энергетика
• Металлургия
• Химическая промышленность
• Нефтяная промышленность
• Газовая промышленность
• Машиностроение
• Пищевая промышленность
• Перерабатывающая промышленность
• Научные исследования
• и многие другие отрасли...

Технические характеристики

Тип входного сигнала	ток (4…20) мА, пассивный / активный
Диапазон линейного преобразования	(3,6…22) мА
Максимально допустимый входной ток	22 мА
Максимально допустимое входное напряжение обратной полярности между клеммами 1.2 и 1.4	30 В
Предел основной допускаемой погрешности преобразования, не более	±0,1 %
Дополнительная погрешность в диапазоне рабочих температур (-40…+70) °С	±0,006 % / °С
Дополнительная погрешность при изменении сопротивления нагрузки токового выхода (при номинальном напряжении питания), не более	±0,05 %
Активные источники сигнала при подключении 2АИ, 3АИ  должны обеспечивать напряжения на входе преобразователя (между клеммами 1.2 и 1.4, см. Схему подключения) при входном токе 22 мА (20 мА), не менее	0,92 В (0,9 В
Пассивные источники сигнала при подключении 2ПИ должны сохранять работоспособность при напряжении между клеммами 1.1 и 1.2 (см. Схему подключения) при максимальном выходном токе 22 мА (20 мА), не более	22,2 В (22,3 В)
Выходной сигнал	Ток (4…20) мА, пассивный / активный
Максимально допустимый выходной ток	22 мА
Диапазон сопротивлений нагрузки	(0…500) Ом
Максимальное напряжение питания внешнего источника при пассивном подключении токового выхода	26 В
Характеристики встроенного в преобразователь источника питания датчика: Напряжение источника питания датчика Максимальный выходной ток	(22…24) В 25 мА
Время установления выходного сигнала при скачкообразном изменении входного, не более	35 мс
Время установления рабочего режима, не более	5 мин
Устойчивость к электромагнитным воздействиям по ГОСТ Р 51317	Класс 3 критерий А
Гальваническая изоляция цепей питания/входа/выхода	1500 В, 50 Гц
Допустимый диапазон напряжений питания:	=(18…30) В
Потребляемая мощность, не более	4,5 Вт
Условия эксплуатации	Температура: (-40…+70) °С Влажность: 95 % при 35 °С
Масса, не более	200 г
Габаритные размеры, не более	(115×110×22,5) мм
Гарантия	36 месяцев
Межповерочный интервал	5 лет

НПСИ-200-<1>-<2>-<3>-<4>

<1> Тип входного сигнала:
ГР1.2 -	Гальваническое разделение и разветвление «1 в 2» токового сигнала (4...20) мА
<2> Наличие сигнализации:
0С -	Сигнализации нет
<3> Напряжение питания:
24 -	Номинальное напряжение питания постоянного тока 24 В, допустимый диапазон (18…30) В
<4> Модификация:
М0 -	Стандартная модификация
МХ -	Модификация по заказу потребителя

Пример обозначения при заказе:

НПСИ-200-ГР1.2-0С-24-М0 – нормирующий преобразователь сигналов измерительный, основная функция – гальваническое разделение и разветвление «1 в 2» токового сигнала (4…20) мА, сигнализации нет, рабочий диапазон напряжений питания постоянного тока от 18 до 30 В, стандартная модификация
