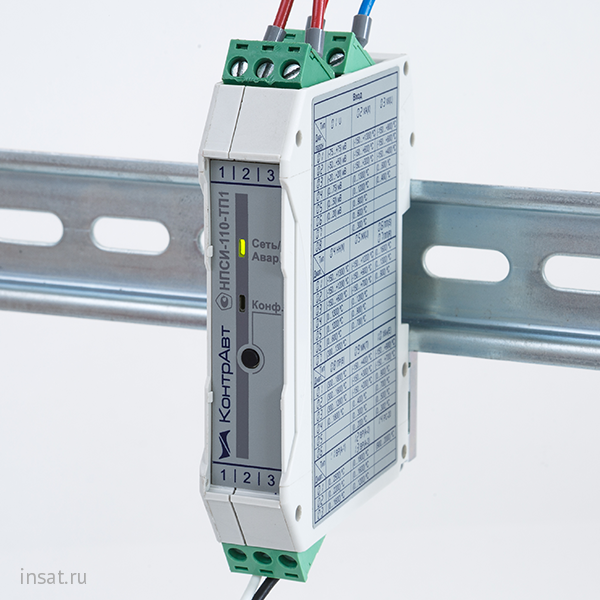

НПСИ-110-ТП1-0С-24-М0

• Установка на DIN-рейку, компактный корпус, ширина корпуса 17,5 мм
• Программный выбор типа и диапазона преобразования пользователем с передней панели с помощью кнопки и двухцветного индикатора
• Без гальванической изоляции цепей

Функции

• Преобразование сигналов термопар (ТП) по ГОСТ Р 8.585 и напряжения в унифицированный токовый сигнал (4…20) мА
• Программный выбор 12 типов ТП (по 3-8 диапазонов)
• Линеаризация НСХ термопар
• Компенсации термо-ЭДС холодного спая
• Работа с термопарами с изолированным рабочим спаем

Общие сведения

• Зависимость выходного токового сигнала от температуры – линейная
• Активный токовый выход
• Контроль выходного токового сигнала (4…20) мА с помощью миллиамперметра без отключения (разрыва) выходной линии
• Программный выбор (конфигурирование) типа входного сигнала и диапазона преобразования с передней панели с помощью кнопки и двухцветного индикатора
• Гальваническая изоляция между собой входов, выходов, питания прибора отсутствует
• Диагностика и сигнализация аварийных ситуаций:
  обрыв линии подключения датчиков
  выход параметра за пределы допустимого диапазона преобразования
  целостность параметров в энергонезависимой памяти
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача измеренного сигнала на удалённые вторичные приборы по стандартным электротехническим проводам
• Компактный корпус, ширина 17,5 мм – экономия места в монтажном шкафу
• Разъёмные винтовые клеммы обеспечивают простой монтаж
• Высокая точность преобразования 0,1 %
• Расширенный диапазон рабочих температур (-40…+70) °С
• Высокая температурная стабильность (0,025 % / градус)
• Диапазон напряжений питания =(12…36) В

Применение программируемых измерительных преобразователей обеспечивает

• Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
• Экономию затрат на компенсационные провода при больших расстояниях между первичным датчиком и вторичным прибором - передача измеренного сигнала на удаленные вторичные приборы происходит по стандартным электротехническим проводам
• Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
• Гибкость при проектировании и наладке
• Унификацию сигналов в системе

Область применения нормирующего преобразователя сигналов

Системы измерения, сбора данных, контроля и регулирования температуры в технологических процессах в различных отраслях промышленности:

• Энергетика
• Металлургия
• Химическая промышленность
• Нефтяная промышленность
• Газовая промышленность
• Машиностроение
• Пищевая промышленность
• Перерабатывающая промышленность
• Научные исследования
• и многие другие отрасли...

Технические характеристики

Пределы основной допускаемой погрешности преобразования, не более	±0,1 %
Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С	0,0025 % / градус
Дополнительная погрешность компенсации термо-ЭДС холодного спая во всем диапазоне, не более	±1 °С
Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания, не более	0,02 %
Схема подключения преобразователя	2-проводная
Подавление помех 50 Гц общего/нормального вида	90 дБ
Устойчивость к электромагнитным воздействиям по ГОСТ 30804	Класс 3 критерий А
Диапазон выходного токового сигнала	(4…20) мА
Диапазон линейности выходного тока (для диапазона)	(3,8…20,5) мА
Максимальный  диапазон выходного токового сигнала	(3,6…22) мА
Время установления выходного сигнала при скачкообразном изменении входного (динамическое/метрологическое)*, не более	0,25 с / 0,5 с
Время установления рабочего режима, не более	5 мин
Диапазон сопротивлений нагрузки	(0…700) Ом
Гальваническая изоляция цепей питания/входа/выхода	отсутствует
Допустимый диапазон напряжений питания	=(12…36) В
Потребляемая мощность, не более	2,5 В·А
Условия эксплуатации	Температура: (-40…+70) °СВлажность: 95 % при 35 °С (без конденсации влаги)
Габариты	(70,4×85×17,5) мм
Масса, не более	75 г
Гарантия	36 месяцев

НПСИ-110-ТП1-<1>-<2>-<3>

Наличие сигнализации:
0 -	Сигнализации нет
<1> Напряжение питания:
220 -	Рабочий диапазон напряжения питания переменного тока (85…265) В 50 Гц
24 -	Рабочий диапазон напряжения питания постоянного тока (12…36) В
<2> Модификация:
М0 -	стандартное исполнение
МХ -	модификация по заказу потребителя

Пример обозначения при заказе:

НПСИ-110-ТП1-0С-24-М0 - преобразователь сигналов измерительный нормирующий, конфигурирование с помощью кнопки и светодиодного индикатора, тип измеряемых параметров – сигналы напряжения и термо-ЭДС термоэлектрических преобразователей (термопар), одноканальный, гальваническая изоляция цепей вход-выход-питание отсутствует, без сигнализации, напряжение питания 24 В, стандартная серийная модификация
