НПСИ-150-ТС1-0С-24-М0 КонтрАвт

Внимание! Указана цена на базовую модификацию. Стоимость других модификаций указана в таблице ниже.
Для консультации и подбора нужной модификации обращайтесь к менеджерам ИнСАТ по телефонам +7 495 989-22-49 или +7 800 707-07-29.

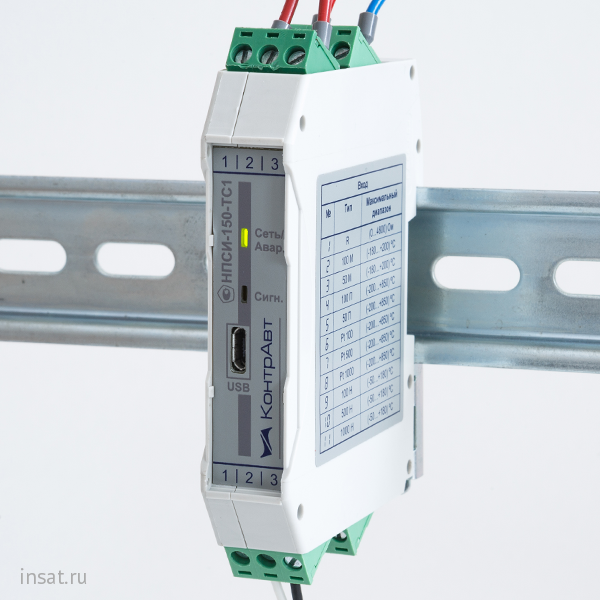

КонтрАвт НПСИ-150-ТС1

• Установка на DIN-рейку, компактный корпус, ширина корпуса 17,5 мм
• Программный выбор типа и диапазона преобразования пользователем по интерфейсу USB при помощи программы SetMaker
• Без гальванической изоляции цепей

Функции

• Преобразование сигналов резистивных датчиков и термометров сопротивления по ГОСТ 6651-2009 в унифицированный токовый сигнал (4…20) мА
• Программный выбор 10 типов ТС
• Линеаризация НСХ ТС
• Корректирующая поправка измерения (смещение)
• Низкочастотная цифровая фильтрация измеренных значений (ФНЧ с задаваемой постоянной времени)
• Работа с ТС по трёхпроводной схеме подключения

Общие сведения

• Зависимость выходного токового сигнала от температуры – линейная
• Активный токовый выход
• Контроль выходного токового сигнала (4…20) мА с помощью миллиамперметра без отключения (разрыва) выходной линии
• Удобное конфигурирование по интерфейсу USB при помощи программы SetMaker
• Границы диапазона преобразования выбираются (конфигурируются) с помощью программы SetMaker произвольно в пределах допустимых значений
• Гальваническая изоляция между собой входов, выходов, питания прибора отсутствует
• Формирование аварийных уровней выходного токового сигнала в аварийных ситуациях, аварийные уровни тока задаются пользователем (2 уровня)
• Сигнализация по уровню входного сигнала со светодиодной индикацией и с формированием выходного дискретного сигнала (оптореле) с задержкой (функции сигнализации: прямая, обратная, попадание в интервал, попадание вне интервала)
• Сохранение текущей конфигурации (группы параметров) преобразователя в файл и загрузка конфигурации из файла с помощью программы SetMaker
• Диагностика и сигнализация аварийных ситуаций:
• обрыв линии подключения датчиков
• выход параметра за пределы допустимого диапазона преобразования
• целостность параметров в энергонезависимой памяти
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача измеренного сигнала на удалённые вторичные приборы по стандартным электротехническим проводам
• Компактный корпус, ширина 17,5 мм – экономия места в монтажном шкафу
• Разъёмные винтовые клеммы обеспечивают простой монтаж
• Высокая точность преобразования 0,1 %
• Расширенный диапазон рабочих температур (-40…+70) °С
• Высокая температурная стабильность (0,025 % / градус)
• Диапазон напряжений питания =(12…36) В

Применение программируемых измерительных преобразователей обеспечивает

• Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
• Экономию затрат на компенсационные провода при больших расстояниях между первичным датчиком и вторичным прибором - передача измеренного сигнала на удаленные вторичные приборы происходит по стандартным электротехническим проводам
• Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
• Гибкость при проектировании и наладке
• Унификацию сигналов в системе

Технические характеристики

Предел основной допускаемой погрешности преобразования, не более	±0,1 %
Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С	0,0025 % / градус
Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания, не более	±0,02 %
Схема подключения преобразователя	3-проводная
Измерительный ток ТС, не более	0,4 мА
Подавление помех 50 Гц общего/нормального вида	90 дБ
Устойчивость к электромагнитным воздействиям по ГОСТ 30804	Класс 3 критерий А
Диапазон выходного токового сигнала	(4…20) мА
Диапазон линейности выходного тока (для диапазона)	(3,8…20,5) мА
Максимальный  диапазон выходного токового сигнала	(3,6…22) мА
Время установления выходного сигнала при скачкообразном изменении входного (динамическое/метрологическое)*, не более	0,25 с / 0,5 с
Дискретный выход	оптореле с одной группой контактов (Form A)
Допустимые значения коммутируемого тока и напряжения:     активная нагрузка     индуктивная нагрузка	~250 В, 60 мА ~250 В, 60 мА
Максимальное коммутируемое переменное напряжение, не более	250 В
Время установления рабочего режима, не более	5 мин
Диапазон сопротивлений нагрузки	(0…700) Ом
Параметры интерфейса USB:     спецификация     тип разъёма     класс     поддерживаемые протоколы	USB 2.0 FS micro USB B CDC (виртуальный COM-порт) Modbus RTU
Гальваническая изоляция цепей питания/входа/выхода	отсутствует
Допустимый диапазон напряжений питания	=(12…36) В
Потребляемая мощность, не более	2,5 В·А
Условия эксплуатации	Температура: (-40…+70) °СВлажность: 95 % при 35 °С (без конденсации влаги)
Габариты	(70,4×85×17,5) мм
Масса, не более	75 г
Гарантия	36 месяцев

НПСИ-150-ТС1-<1>-<2>-<3>

<1> Сигнализация по уровню сигнала:
0C -	Сигнализации нет
1C -	сигнализация есть (оптореле 250 В, 60 мА)
<2> Напряжение питания:
24 -	Рабочий диапазон напряжения питания постоянного тока (12…36) В
<3> Модификация:
М0 -	Стандартная серийная модификация
МX -	Модификации по заказу потребителя (код Х согласуется при заказе)

Пример обозначения при заказе:

НПСИ-150-ТС1-1С-24-М0 - преобразователь нормирующий, конфигурирование через порт USB с помощью программы SetMaker, типы и количество входных сигналов – сигналы термопреобразователей сопротивления, одноканальный, с сигнализацией по уровню сигнала, без гальванической изоляции, рабочий диапазон напряжений питания постоянного тока =(12…36) В, стандартная серийная модификация
