БП120К-24 Овен

Производитель: Овен
Рабочая температура: -40°C ~ +60°C
Мощность, Вт: 120
Входное напряжение (U вх.), В: 85-264 В
Выходное напряжение (U вых.), В: 24 В
Номер по каталогу: 139543 Производитель: Овен Цена: 15 180.00 q ( с НДС ) Описание: Блок питания ОВЕН БП120К предназначен для питания стабилизированным напряжением 24 В приборов и датчиков в ответственных применениях. 120 Вт / 24 В / 5 А
  • Техническое описание
  • Документация

БП120К-24 блок питания с Ethernet для ПЛК и ответственных применений

Блок питания ОВЕН БП120К предназначен для питания стабилизированным напряжением 12 или 24 В приборов и датчиков в ответственных применениях. Особенно рекомендуется использование этих источников питания для питания приборов экосистемы 210 – контроллера ПЛК210 и модулей ввода-вывода Мх210. Помимо стандартной функции питания, БП120К может передавать данные о своем состоянии по сети Ethernet.

Особенности и преимущества

  • Два исполнения: 120 Вт / 24 В / 5 А и 100 Вт / 12 В / 8,5 А.
  • Расширенный температурный диапазон: -40…+60 °С.
  • Компактная конструкция – ширина всего 52,5 мм.
  • Удобство конфигурирования с помощью универсального конфигуратора ОВЕН.
  • Интерфейсы Ethernet или USB (разъем типа microUSB) для настройки и удаленного опроса.
  • Автоматическая раздача IP-адресов.
  • Простое подключение к облачному сервису OwenCloud.

Технические характеристики


Наименование

Значение

Выходные параметры

Номинальное напряжение

24 В

Номинальный ток

5 А

Номинальная мощность

120 Вт

Диапазон подстройки выходного напряжения

22,5…29,5 В

Допустимое отклонение напряжения, в том числе:

  • нестабильность выходного напряжения от входного напряжения

  • нестабильность выходного напряжения от выходного тока

  • коэффициент температурной нестабильности

± 2 %

± 0,5 %

± 0,25 %

± 0,015 %/°С

Размах напряжения шума и пульсаций (межпиковое), не более

120 мВ

Входные параметры

Напряжение питания переменного тока

85…264 В

Частота переменного тока

45…65 Гц

Напряжение питания постоянного тока

110…370 В

Номинальный ток потребления, не более

1,9 А

Пусковой ток, не более

25 А

КПД при номинальной нагрузке

Более 90 %

Защиты

Тип защиты от перегрузки – ограничение выходного тока:

порог ограничения выходного тока

104…116 % от Iном

Тип защиты от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения

150 % от Uном

Безопасность и ЭМС

УстойчивостькмеханическимвоздействиямпоГОСТР52931

N2

Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3

Критерий качества А

Уровень электромагнитной эмиссии по порту питания по ГОСТ 30804.6.3

Класс Б

Степень защиты по ГОСТ 14254

IP20

Изоляция по ГОСТ 12.2.091

Усиленная

Категория перенапряжения по ГОСТ IEC 61204-7

II

Степень загрязнения по ГОСТ Р 50030.1

2

Электрическая прочность изоляции:

  • вход-выход,вход-корпус

3000 В

  • выход-реле, выход-порт Ethernet

1500 В

Сопротивление изоляции (вход-выход-корпус) при 500 В

20 МОм

Окружающая среда

Рабочий диапазон температур

-40…+60 °С

Влажность воздуха при +25°С и более низких температурах без конденсации влаги, не более

80 %

Атмосферное давление

84...106,7 кПа

Прочее

Срок эксплуатации

10 лет

Средняя наработка на отказ

70 000 ч

Масса, не более

0,4 кг

Выходные параметры

Тип автоматического выключателя

6 А, тип С или 10 А, тип B

Характеристики дискретного выхода, электромагнитное реле

2 А при ~250 В (cosφ > 0,4) и не более =24 В

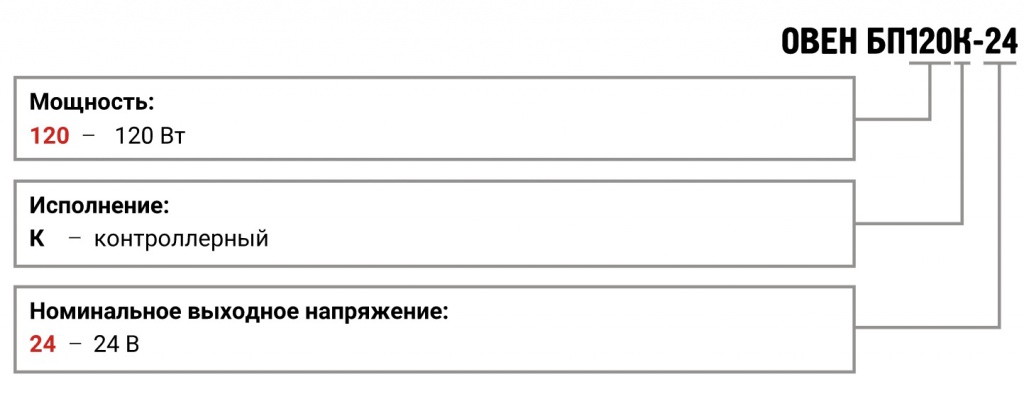

Модификация

Комплектация

  • Прибор
  • Паспорт и гарантийный талон
  • Краткое руководство
  • Результаты индивидуальных стендовых испытаний


Технические характеристики
Рабочая температура -40°C ~ +60°C
Мощность, Вт 120
Входное напряжение (U вх.), В 85-264 В
Выходное напряжение (U вых.), В 24 В
