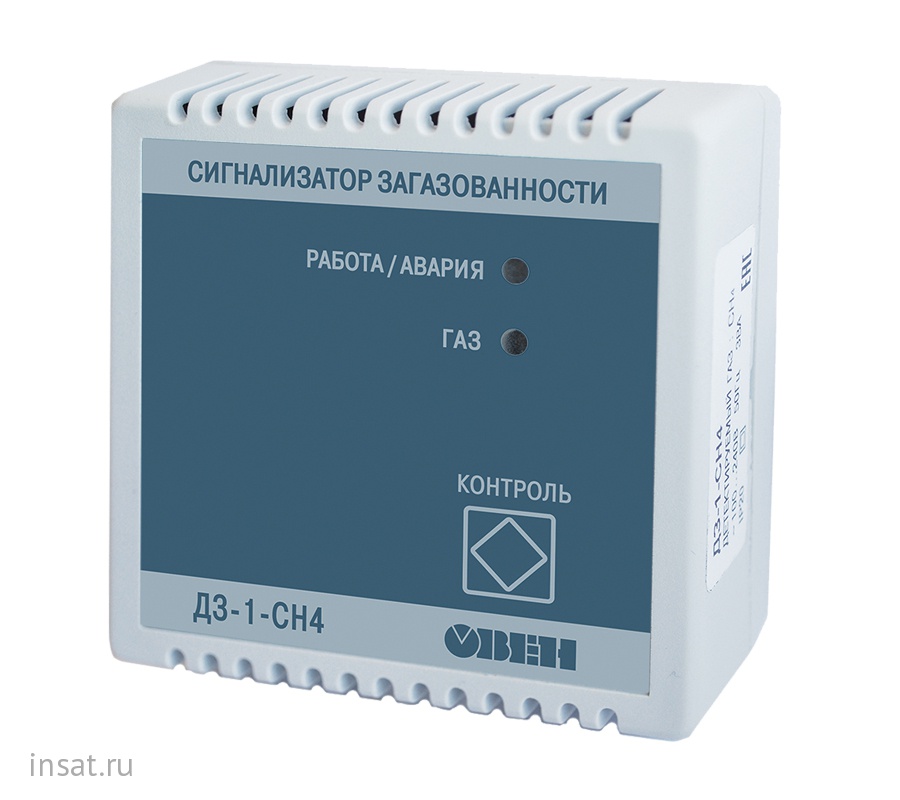

ДЗ-1-СН4 Овен

ДЗ-1-СН4 - Датчик (сигнализатор) метана (горючих газов)

Детектор превышения уровня (концентрации) горючих (топливных) газов предназначен для автоматического непрерывного контроля содержания природного газа (концентрации метана – СН4 по ГОСТ 5542) и сигнализации о превышении установленного порогового значения довзрывоопасной концентрации природного газа (НКПР) в воздушной среде производственных помещений, технических и административных сооружений.

Преимущества ОВЕН ДЗ-1-СН4

• Индикация (световая и звуковая) достижения концентрацией СН4 порогового значения.
• Высокая чувствительность и селективность к СН4.
• Встроенная самодиагностика для проверки работоспособности.
• Выходное перекидное э/м реле для управления различным внешним оборудованием.

Сигнализатор представляет собой стационарное настенное устройство непрерывного действия для обнаружения утечек и скоплений горючего газа с конвекционным способом контроля среды. Контроль концентрации СН4 в воздухе прибор осуществляет при помощи металлооксидного полупроводникового чувствительного элемента, принцип действия которого основан на изменении проводимости сенсора в зависимости от концентрации СН4 в воздухе.

Газовый детектор имеет одно выходное устройство – электромеханическое реле с перекидными контактами, которое может управлять внешним оборудованием различного характера: газовым отсечным клапаном, сиреной, дополнительной световой сигнализацией, вентилятором и т.п. Применяемый метод отбора пробы – диффузионный. Контролируемая площадь составляет примерно 50 м².

В газосигнализаторе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.

Области применения

Сигнализатор ОВЕН ДЗ-1-СН4 применяется в газовых котельных различной мощности.

Технические характеристики

Характеристика	Значение
Контролируемый газ	СН4 (метан)
Метод отбора пробы	диффузионный
Количество чувствительных элементов (ЧЭ)	1
Тип ЧЭ	полупроводниковый
Диапазон обнаружения	330…6 670 мг/м3
Предел допускаемой абсолютной погрешности	±2 % НКПР* (±580 мг/м3)
Время готовности к работе после включения питания, не более	10 сек
Время реакции (инерционность), не более	3 сек
Период обновления результатов	1 сек
Виды сигнализации	световая, звуковая
Порог срабатывания сигнализации	10% НКПР (2 900 мг/м3)
Уровень громкости звуковой сигнализации на расстоянии 1 м, не менее	70 дБ
Количество выходных устройств	1
Тип выходного устройства	э/м реле, 250 В АС
Максимальный коммутируемый ток	5 А
Коммутируемая мощность, не более	500 ВА
Диапазон напряжения питания от сети переменного тока	100…250 В, частота 50±1 Гц
Мощность потребления, не более	2 ВА
Степень защиты оболочки от внешнего воздействия по ГОСТ 14254	IP20
Диапазон рабочих температур окружающего воздуха	–20…+70 °С
Габаритные размеры	84×84×36 мм
Масса, не более	0,1 кг
Средний срок службы, не менее	10 лет

* – НКПР – нижний концентрационный порог распространения пламени (по ГОСТ Р 52350.29.1).

Комплектация

• Прибор
• Паспорт и Гарантийный талон
• Руководство по эксплуатации
• Комплект крепежных элементов

Технические характеристики
Тип прибора (КИПиА)	Датчик газа
