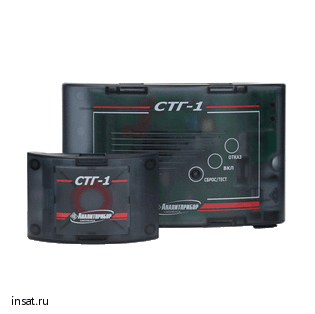

СТГ-1-2 Аналитприбор

СТГ-1 - сигнализатор токсичных и горючих газов

Предназначен для выдачи сигнализации о превышении установленных пороговых значений оксида углерода и довзрывоопасной концентрации горючих газов (метана или пропан-бутановой смеси) в воздухе.

Область применения: установка в помещении котельных различной мощности, работающих на сжиженном и природном газах, а также в невзрывоопасных зонах других производственных, административных и жилых помещений.

Тип сигнализаторов - стационарный.
Режим работы сигнализаторов - непрерывный.
Принцип действия сигнализаторов

• по каналу оксида углерода - электрохимический;
• по каналу горючих газов - термохимический.

Отличительные особенности

• Уменьшено количество модификаций приборов с сохранением функциональных возможностей, выпускается две модификации СТГ-1-1 (один датчик горючих газов), СТГ-1-2 (два датчика горючих газов);
• Наличие внешнего входа «авария», что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации;
• Возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в";
• Наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
• Подключение с помощью клеммных соединений;
• Автокалибровка нуля при включении или раз в 14 дней.

 Технические характеристики

Характеристики	Значения	Примечание
Количество датчиков: по горючему газу (выносные), по оксиду углерода (СО) (встроенный)	1 / 2	СТГ1-1 / СТГ1-2 постоянный
Стандартная установка порогов: % НКПР (по метану), по оксиду углерода (СО), мг/м3:  1-й порог  2-й порог	10±5 или 20±5 20±5 100±25	устанавливается потребителем по каналу горючих газов
Срабатывание “сухих” контактов реле при достижении пороговых концентраций: 1-й порог (по СО) 2-й порог (по СО) авария (по горючим газам)	одна группа одна группа одна группа	—30 В; 2,5 А ˜220 В; 5 А
Температура окружающей среды, °С	-10 ÷ +50
Защита корпуса сигнализатора	IP30
Длина кабеля связи между сигнализатором и датчиком по горючему газу, м	до 200	сечение жилы 0,75 мм
Габаритные размеры, мм, не более  - для блока датчика  - для блока контроля и сигнализации	110х50х70  195х60х120	масса, кг, не более  0,5  1

Технические характеристики
Тип прибора (КИПиА)	Датчик газа
