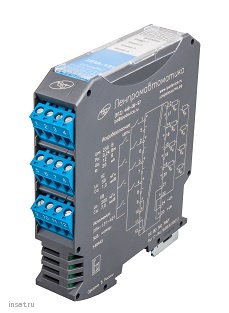

Барьер искробезопасности ЛПА-131

Барьеры ЛПА-131 обеспечивают прием сигналов от дискретных датчиков, преобразование сигналов и воспроизведение сигналов на своих выходах.

Особенности барьера искробезопасности ЛПА-131

• прием сигналов от датчиков типа «сухой контакт» , маска ПСМ и им подобных, объединенных общим проводом;
• поддержка датчиков объединяемых по схеме как с «общим минусом», так и с «общим плюсом»;
• гальваническое разделение входных и выходных цепей, а также входных цепей и цепей питания;
• выходной сигнал типа «открытый коллектор» с «верхним» или «нижним» ключом по выбору;
• множество вариантов cхем подключения;
• высокая плотность монтажа (5,6 мм на канал);
• светодиодная индикация срабатывания датчика;
• низкая цена канала;
• высокая надежность.

Основные технические характеристики барьера искробезопасности ЛПА-131

Четырехканальное исполнение.

Напряжение питания барьера — 24 В (18...30 В) постоянного тока.

Максимальная потребляемая мощность  — 2 Вт.

Состояние выходных ключей — нормально разомкнутые.

Частота переключения не более 150 Гц.

Нагрузочная способность выхода до 36 В, 100 мА постоянного тока.

Диапазон рабочих температур минус 40...плюс 70 °С.

Габаритные размеры барьера искробезопасности — 113х100х23 мм.

Вес — 130 г.

Степень защиты корпуса — IP20.

Гарантийный срок эксплуатации - 5 лет со дня продажи.

Средний срок службы барьера искробезопасности — 12 лет.

Барьер искрозащиты с искробезопасными электрическими цепями уровня «ia» выполнен в соответствии с требованиями ГОСТ 31610.11-2014, ГОСТ 31610.0-2014, имеет маркировку взрывозащиты «[Ex ia Ga] IIC / IIB» и предназначен для установки вне взрывоопасных зон. Барьер искробезопасности обеспечивает следующие характеристики искробезопасной цепи:

Группа и подгруппы взрывозащищенного  электрооборудования	Uo, В	Io, мА	Сo, мкФ	Lo, мГн	Ро, Вт	Um, В
IIC	12	20	1,0	50	0,24	250
IIB	12	20	7,0	200	0,24	250
