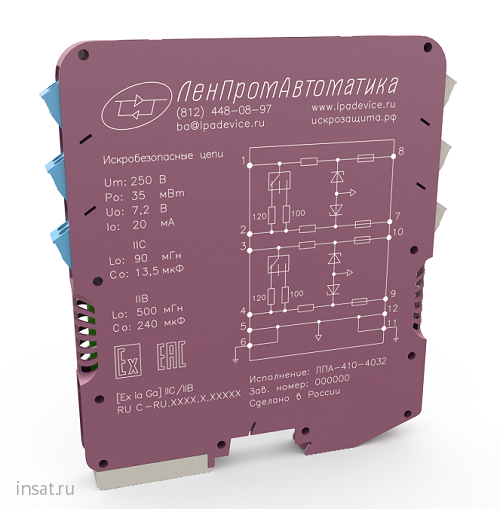

Барьер искробезопасности ЛПА-410

Барьеры серии ЛПА-410 разработаны специально для обеспечения искробезопасности линий связи интерфейсов RS-485/422, обеспечивают высокую скорость и дальность передачи данных.

В конструкции барьеров предусмотрены встроенные согласующие резисторы с номиналами 100 Ом и 120 Ом, которые можно самостоятельно подключать или отключать с помощью микропереключателей.

Все изделия серии доступны в вариантах с двумя или четырьмя плечами, максимальное рекомендуемое рабочее напряжение 5 В. При использовании версии барьера с четырьмя плечами можно защитить две полудуплексные линии RS-485 или одну полнодуплексную линию RS-422.

Особенности барьера искробезопасности ЛПА-410

• широкий выбор модификаций с разными значениями Io, Lo, проходного сопротивления плеч;
• съемные клеммные колодки;
• тонкие корпуса (всего 12,5 мм) для установки на DIN-рельс;
• широкий температурный диапазон от – 40 до + 70 °С для применения в сложных климатических условиях;
• низкая цена на канал (1800 рублей для искрозащиты RS-485 при четырёхплечевом барьере);
• высокая надежность (гарантия 5 лет)

Технические характеристики барьера искробезопасности ЛПА-410

2 или 4 плеча.

Максимальное входное эффективное значение напряжения переменного тока Um, при котором обеспечивается искробезопасность защищаемой цепи, составляет 250 В.

Широкий выбор модификаций с разными значениями Io, Lo, проходным сопротивлением плеч.

Широкий температурный диапазон от – 40 до + 70 °С для применения в сложных климатических условиях.

Степень защиты корпуса - IP20.

Габаритные размеры (с колодками) – 140х130х12,5 мм

Вес – не более 150 г.

Средний срок службы барьера — 12 лет.

Средняя наработка до отказа барьера — не менее 150 000 ч.

Барьеры являются невосстанавливаемыми изделиями и ремонту не подлежат (согласно п.9.1.2.3 ГОСТ 31610.11-2014 должна быть исключена возможность ремонта или замены элементов внутреннего монтажа барьеров).

Барьеры с искробезопасными электрическими цепями уровня «ia» выполнены в соответствии с требованиями ГОСТ 31610.0-2014 – «Взрывоопасные среды. Часть 0. Оборудование. Общие требования» и ГОСТ 31610.11-2014 – «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь i», имеют маркировку взрывозащиты «[Ex ia Ga] IIC/IIB» и предназначены для установки вне взрывоопасных зон.

При попадании в искроопасные цепи напряжения, превышающего максимальное рекомендуемое рабочее напряжение, барьеры обеспечивают перегорание встроенного предохранителя и тем самым отключают защищаемую цепь от опасного напряжения. Дальнейшее использование «сработавшего» барьера невозможно.

Барьер искробезопасности обеспечивает следующие характеристики искробезопасной цепи:
Максимальные значения искробезопасных электрических параметров барьеров серии ЛПА-410 при Um=250 В

Модификация изделия	Uo, В	Io, мА	Po, Вт	IIC		IIB		Rплеча ном., Ом
				Lo, мГн	Co, мФ	Lo, мГн	Co, мФ
ЛПА-410-А002	7,2	236	0,424	1	13,5	3,6	240	45
ЛПА-410-А012		140	0,252	2,4		9		80
ЛПА-410-А022		71	0,128	9		36		174
ЛПА-410-А032		20	0,035	90		500		731
ЛПА-410-А042		10	0,018	1200		2000		1459

Информация для заказа

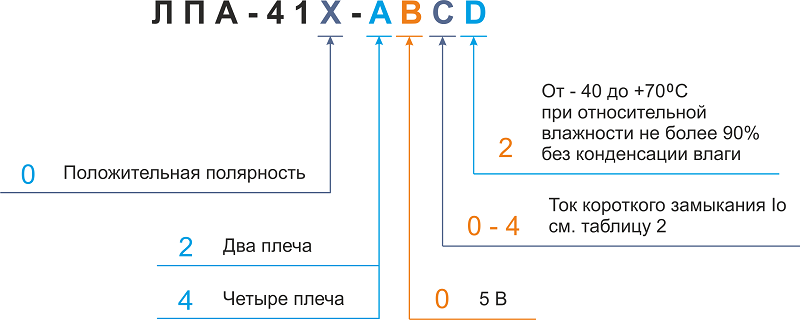

При заказе барьера серии ЛПА-410 обозначение должно соответствовать виду ЛПА-41Х-ABCD, где:
X — полярность полезного сигнала относительно "земли";
A — код количества плеч;
B — допустимая амплитуда напряжения полезного сигнала;
C — модификация по величине тока короткого замыкания (Io);
D — код исполнения по устойчивости к воздействию температуры и влажности.
