ЛПА-400-2132 ЛенПромАвтоматика

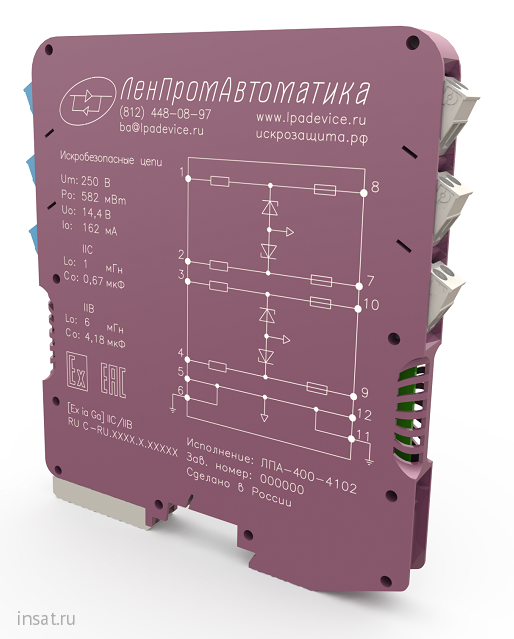

Барьер искробезопасности ЛПА-400

Шунт-диодные барьеры серии ЛПА-400 являются универсальными изделиями и предназначены для обеспечения искробезопасности цепей подключения самых разнообразных сигналов:

• термопар;
• термосопротивлений;
• токовой петли 0/4...20 мА;
• различных информационных интерфейсов;
• дискретных датчиков;
• тензомостов;
• шлейфов пожарной сигнализации;
• питания различных устройств;
• управления аналоговыми и дискретными исполнительными устройствами.
• Изделия данной серии рассчитаны на работу с сигналами положительной (DC+), отрицательной (DC-) и переменной (AC) полярности относительно «земли». Все изделия серии имеют 2 или 4 плеча.

Особенности барьеров искробезопасности ЛПА-400

• широкий выбор модификаций с разными значениями Uo, Co, Io, Lo, проходного сопротивления плеч;
• полностью прозрачны для HART-протокола, а также частотных и импульсных сигналов;
• съемные клеммные колодки;
• тонкие корпуса (всего 12,5 мм) для установки на DIN-рельс;
• до 4-х дискретных сигналов на корпус: 3,125 мм DIN-рейки на один дискретный канал.
• широкий температурный диапазон от – 40 до + 70 °С для применения в сложных климатических условиях;
• низкая цена на канал (стоимость искрозащиты одного дискретного сигнала – от 1000 рублей);
• высокая надежность (гарантия 5 лет)

Конструкция барьеров серии ЛПА-400 предусматривает возможность традиционной установки на стандартный монтажный рельс шириной 35 мм (с подключением искробезопасных и искроопасных цепей непосредственно к колодкам барьеров).

Технические характеристики барьера искробезопасности ЛПА-400

2 или 4 плеча.

Максимальное входное эффективное значение напряжения переменного тока Um, при котором обеспечивается искробезопасность защищаемой цепи, составляет 250 В.

Широкий выбор модификаций с разными значениями Uo, Co, Io, Lo, проходным сопротивлением плеч.

Широкий температурный диапазон от – 40 до + 70 °С для применения в сложных климатических условиях.

Степень защиты корпуса - IP20.

Габаритные размеры (с колодками) – 140х130х12,5 мм

Вес – не более 150 г.

Средний срок службы барьера — 12 лет.

Средняя наработка до отказа барьера — не менее 150 000 ч.

Барьеры являются невосстанавливаемыми изделиями и ремонту не подлежат (согласно п.9.1.2.3 ГОСТ 31610.11-2014 должна быть исключена возможность ремонта или замены элементов внутреннего монтажа барьеров).

Барьеры с искробезопасными электрическими цепями уровня «ia» выполнены в соответствии с требованиями ГОСТ 31610.0-2014 – «Взрывоопасные среды. Часть 0. Оборудование. Общие требования» и ГОСТ 31610.11-2014 – «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь i», имеют маркировку взрывозащиты «[Ex ia Ga] IIC/IIB» и предназначены для установки вне взрывоопасных зон.

При попадании в искроопасные цепи напряжения, превышающего максимальное рекомендуемое рабочее напряжение, барьеры обеспечивают перегорание встроенного предохранителя и тем самым отключают защищаемую цепь от опасного напряжения. Дальнейшее использование «сработавшего» барьера невозможно.

Барьер искробезопасности обеспечивает следующие характеристики искробезопасной цепи:

Максимальные значения искробезопасных электрических параметров барьеров серии ЛПА-400 при Um=250 В

Модификация изделия	Uo, В	Io, мА	Po, Вт	IIC		IIB		Rплеча ном., Ом
				Lo, мГн	Co, мФ	Lo, мГн	Co, мФ
ЛПА-400-А002 ЛПА-401-А002	7,2	182	0,328	2	13,5	6	240	45
ЛПА-400-А012 ЛПА-401-А012		97	0,175	5		18		80
ЛПА-400-А022 ЛПА-401-А022		44	0,078	20		90		174
ЛПА-400-А032 ЛПА-401-А032		19	0,034	100		500		398
ЛПА-400-А042 ЛПА-401-А042		10	0,017	1200		2000		792
ЛПА-402-А002	7,85	181	0,354	0,9	8,8	5	115	49
ЛПА-402-А012		145	0,283	1,4		7		60
ЛПА-402-А022		106	0,208	3		14		80
ЛПА-402-А032		74	0,145	5		26		113
ЛПА-402-А042		11	0,02	340		1200		792
ЛПА-400-А102 ЛПА-401-А102	14,4	162	0,582	1	0,67	6	4,18	95
ЛПА-400-А112 ЛПА-401-А112		135	0,485	1,6		9		113
ЛПА-400-А122 ЛПА-401-А122		87	0,312	3,6		18		174
ЛПА-400-А132 ЛПА-401-А132		65	0,234	7		40		230
ЛПА-400-А142 ЛПА-401-А142		11	0,037	340		1200		1459
ЛПА-402-А102	15,7	147	0,577	1	0,487	3	2,95	113
ЛПА-402-А112		71	0,278	5		20		230
ЛПА-402-А122		57	0,223	8		40		287
ЛПА-402-А132		34	0,13	26		150		489
ЛПА-402-А142		12	0,044	260		1000		1459
ЛПА-400-А202 ЛПА-401-А202	28,2	85	0,598	2	0,081	10	0,641	350
ЛПА-400-А212 ЛПА-401-А212		55	0,387	9		40		536
ЛПА-400-А222 ЛПА-401-А222		44	0,309	10		50		667
ЛПА-400-А232 ЛПА-401-А232		30	0,21	26		160		981
ЛПА-400-А242 ЛПА-401-А242		20	0,14	60		400		1465
ЛПА-402-А202	29,5	89	0,655	2	0,071	10	0,582	350
ЛПА-402-А212		58	0,423	7		30		536
ЛПА-402-А222		46	0,339	10		50		667
ЛПА-402-А232		32	0,229	20		120		981
ЛПА-402-А242		21	0,153	50		360		1465

Информация для заказа

При заказе барьера серии ЛПА-400 обозначение должно соответствовать виду ЛПА-40Х-ABCD, где:
X — полярность полезного сигнала относительно "земли";
A — код количества плеч;
B — допустимая амплитуда напряжения полезного сигнала;
C — модификация по величине тока короткого замыкания (Io);
D — код исполнения по устойчивости к воздействию температуры и влажности.
