МГРТП-011 ЛенПромАвтоматика

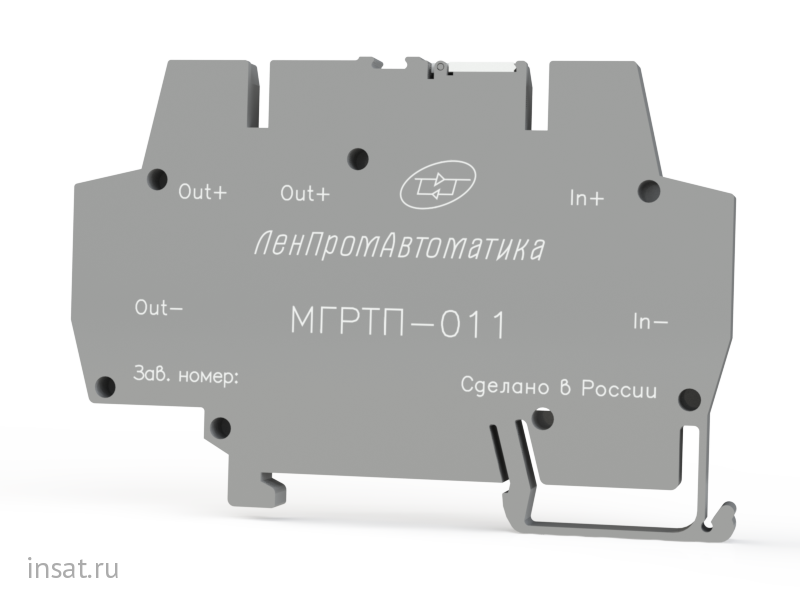

Модуль гальванической развязки токовой петли МГРТП-011 (бывш. ЛПА-700)

Модули МГРТП предназначены для гальванического разделения электрических цепей различного назначения. Благодаря малой погрешности преобразования модули могут применяться для гальваноразвязки измерительных цепей.

• Не требует отдельного источника питания
• Отдельное питание модулю не требуется. Для своего функционирования модуль потребляет ток, не превышающий 1,5 мА из каждой из двух подключённых линий 4...20 мА.
• Напряжение гальванической изоляции 1,5 кВ
• Гальваническая развязка посредством оптического преобразования позволяет защитить оборудование при эксплуатации в условиях, связанных с возможным влиянием на него электромагнитных воздействий, при невозможности обеспечения качественного заземления и т. п., а также обеспечить необходимую помехозащищённость при построении измерительных прецизионных систем.
• Высокая точность преобразования
• Модуль гальванического разделения обеспечивает основную приведённую погрешность преобразования сигнала, не превышающую 0,1% диапазона.
• Длительный гарантийный срок эксплуатации
• Изготовитель гарантирует соответствие модулей гальванической развязки заявленным техническим характеристикам при соблюдении потребителем условий и правил эксплуатации, транспортирования и хранения, установленных в эксплуатационной документации.

Технические характеристики

Внешнее питание модуля	не требуется
Ток потребления для каждой подключенной линии	не более 1,5 мА
Входной сигнал	4..20 мА
Выходной сигнал	4..20 мА
Падение напряжения на входе	не более 5 В при токе 20 мА
Напряжение питания выхода	5..26 В
Основная приведенная погрешность преобразования	не более 0,1 %
Напряжение гальванической изоляции между входом и выходом	не менее 1500 В
Средний срок службы	12 лет
Средняя наработка на отказ	не менее 150 000 часов

Название	Количество каналов	Температурный диапазон, °С	Габаритные размеры, мм, не более
МГРТП-011 (бывш. ЛПА-700)	1	+5...+60 (без конденсации влаги)	90,4х63х6 (7 - с крышкой)
МГРТП-002	2	-40...+70 (без конденсации влаги)	120х140х12,5 130х140х12,5 (с клеммами)
МГРТП-003	3	-40...+70 (без конденсации влаги)	120х140х12,5 130х140х12,5 (с клеммами)
