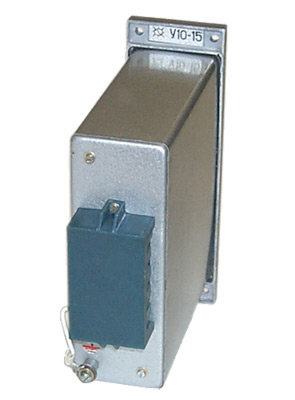

МЗТА У10-15

Производитель: МЗТА
Номер по каталогу: 14814 Производитель: МЗТА Цена: 8 924.00 q ( с НДС ) Описание: Предназначен для управления мощностью электрической нагрузки в одно- и трехфазных цепях переменного тока за счет широтно-импульсной либо фазоимпульсной модуляции (ШИМ или ФИМ) от импульсных входных сигналов.
  • Техническое описание
  • Документация

Назначение усилителя У10-15

Предназначен для управления мощностью электрической нагрузки в одно- и трехфазных цепях переменного тока за счет широтно-импульсной либо фазоимпульсной модуляции (ШИМ или ФИМ) от импульсных входных сигналов.



Функциональные возможности У10-15

  • Усиление по мощности фазомодулированного либо широтно-модулированного импульсного выходного сигнала регулятора ПРОТЕРМ и коммутация цепей нагрузки.
  • Формирование импульсного сигнала для синхронизации выходного ключа регулятора ПРОТЕРМ.
  • Гальваническая развязка входных и выходных сигналов.

Используется в комплекте с регулятором ПРОТЕРМ.

Питание:

  • Напряжение – (24±2.4)B пульсирующего двухполупериодного постоянного тока от внутреннего источника регулятора ПРОТЕРМ;
  • Потребляемая мощность – не более 1.2ВА.

Конструктивное исполнение:

  • Габаритные размеры – 190х60х165мм;
  • Масса – не более 1.5кг;
  • Монтаж – навесной;
  • Подключение – 20 винтовых зажимов.

Входной сигнал:

Вид – фазо-модулированный, либо широтно-модулированный импульсный в виде изменения состояния бесконтактного ключа одного из импульсных выходов собственно регулятора ПРОТЕРМ.

Выходной сигнал:

Коммутируемый ток – до 5А (при температуре 50°С) и до 15А (при температуре 25°С).

Документация:

Описание У10-15 из каталога МЗТА: скачать...

Руководство по эксплуатации У10-15: скачать...
