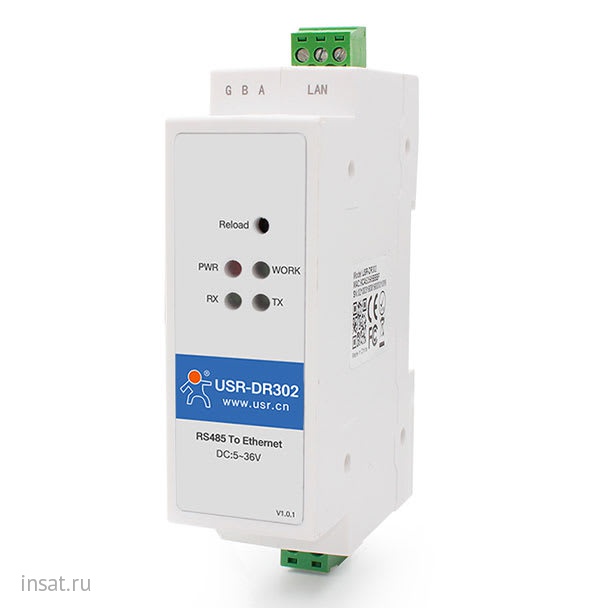

USR-DR302 USR IOT

USR-DR302

Малогабаритный преобразователь RS485 в Ethernet с поддержкой протокола ModBus, в корпусе для установки на DIN рейку, содержит функции двусторонней прозрачной передачи RS485 в Ethernet.
Отличается широким диапазоном питающего напряжения 5-36 Вольт постоянного напряжения, что удобно использовать с централизованным питанием щита автоматики установленного на промышленных объектах или щитах узлов учета тепла и электроэнергии.

Поддерживает адаптивную скорость 10/100 Мбит / с; имеет промышленный дизайн, малый размер; Огнестойкий материал корпуса PC+ABS пластик, безопасный и надежный при использовании в щитовом оборудовании; настраивается функция перезапуска по таймауту, получение IP-адреса DHCP, функция разрешения доменного имени DNS; поддерживает пользовательские пакеты Heartbeat + ​​пакет регистрации.

Основное назначение преобразователя, организация канала связи для оборудования с портом RS485 по каналам Ethernet.

Технические характеристики:

Системные параметры

• Микроконтроллер: Cortex M0

• Тактовая частота 48 МГц

• Память 64 КБайт

Ethernet-порт

• Количество портов Ethernet: 1

• Стандарт интерфейса: 8 pin RJ45

• Скорость порта Ethernet: 10/100 Mbps, MDI/MDIX, автопереключение между перекрестным и прямым соединением

• Сетевые протоколы: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP

• Буфер обмена: Передача: 6K байт; Прием: 4K байт

• Виды защиты: 2KV электроизоляция, блокировка изоляции оболочки

• Авто MDI/MDIX

Последовательный порт

• Кол-во последовательных портов: 1*RS485 2 провода (A, B, G)

• Скорость порта: 600~460.8K(bps)

• Биты данных: 5, 6, 7, 8

• Стоп биты: 1, 2

• Чек-биты: None, Even, Odd, Space, Mark

• Контроль потока: НЕТ

• ModBus: нет

• Буфер 800 Байт

• Защита 2KV electromagnetism isolation Shell insulation blocking

• Одновременная работа портов Нет

Конфигурирование и программы

• Способ конфигурирования: Web страница/ Программа конфигурирования/ АТ команды на порт

• Работа в режиме виртуального порта: Да, с помощью программы USR-VCOM

• Возможность редактирования Web страницы конфигуратора: Да. Высылается по запросу

Физические параметры

• Габаритные размеры, мм: 71.0*60.0*25.0

• Материал корпуса: Пластик

• Способ крепления: на DIN рейку

• Температура хранения, С°: -40 ~ 105°C

• Влажность при хранении, % RH: 5 ~ 95% RH

• Рабочая температура, С°: -25 ~ +75°C

• Влажность рабочая, % RH: 5 ~ 95% RH

Электропитание

• Напряжение питания: от 5 до 36 Вольт

• Подключение питания: Винтовая клемма

• Потребляемый ток: 150 мА

• Потребляемая мощность: 150mA @ 5V

Комплектация:

USR-DR302, блок питания 5В/1А

Технические характеристики
Интерфейсы (порты)	RS485
