БВ-113.40 Овен
| Производитель: | Овен |
- Техническое описание
- Документация

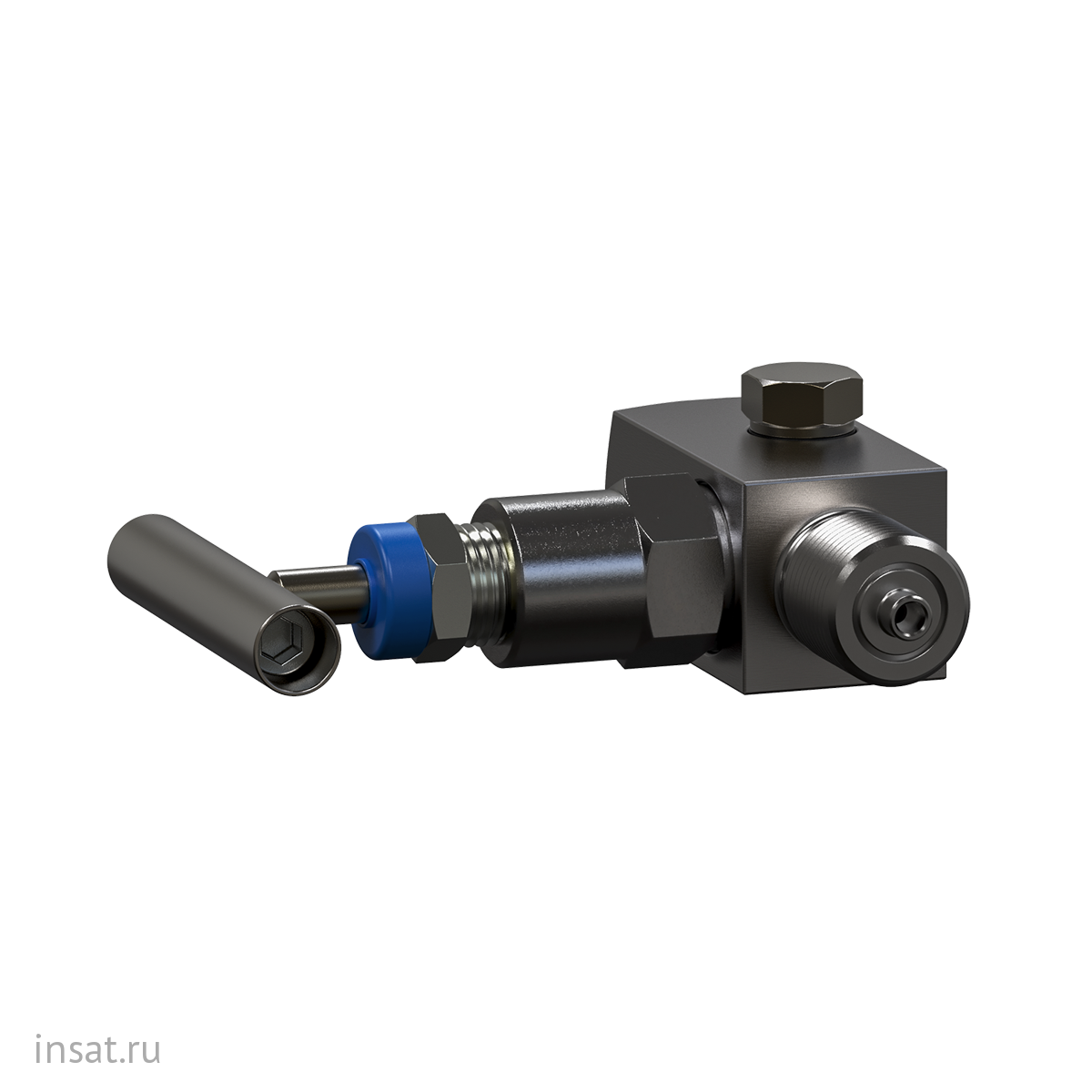

БВ-113.40
Преимущества
- Возможность калибровки датчика в условиях эксплуатации
- Заводская сборка с испытаниями на герметичность
- Малые габариты и масса
Вентильные блоки ОВЕН БВ-х
Используются в сборе с преобразователями давления. Блоки состоят из корпуса, запорного вентиля, который обеспечивает изоляцию преобразователя от технологического процесса, и дренажных вентилей, которые обеспечивают дренаж среды и упрощают замену преобразователя в условиях эксплуатации. Также трех- и пятивентильные блоки позволяют выравнивать давление в камерах преобразователя для калибровки нулевого значения выходного сигнала.
Технические характеристики
|
Рабочая среда |
жидкость, пар, газ |
|
Давление рабочей среды |
до 16 и 40 МПа – в зависимости от модификации |
|
Температура рабочей среды |
-40...+180 °С |
|
Предельные значения температур окружающего воздуха при эксплуатации |
-40…+70 °С |
|
Присоединение к технологической линии |
M20×1,5 манометрической формы |
|
Присоединение к преобразователю |
резьбовое соединение M20х1,5 или фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм |
|
Материал корпуса |
нержавеющая сталь AISI 304S |
|
Тип вентилей |
игольчатый клапан с фторопластовым уплотнением |
