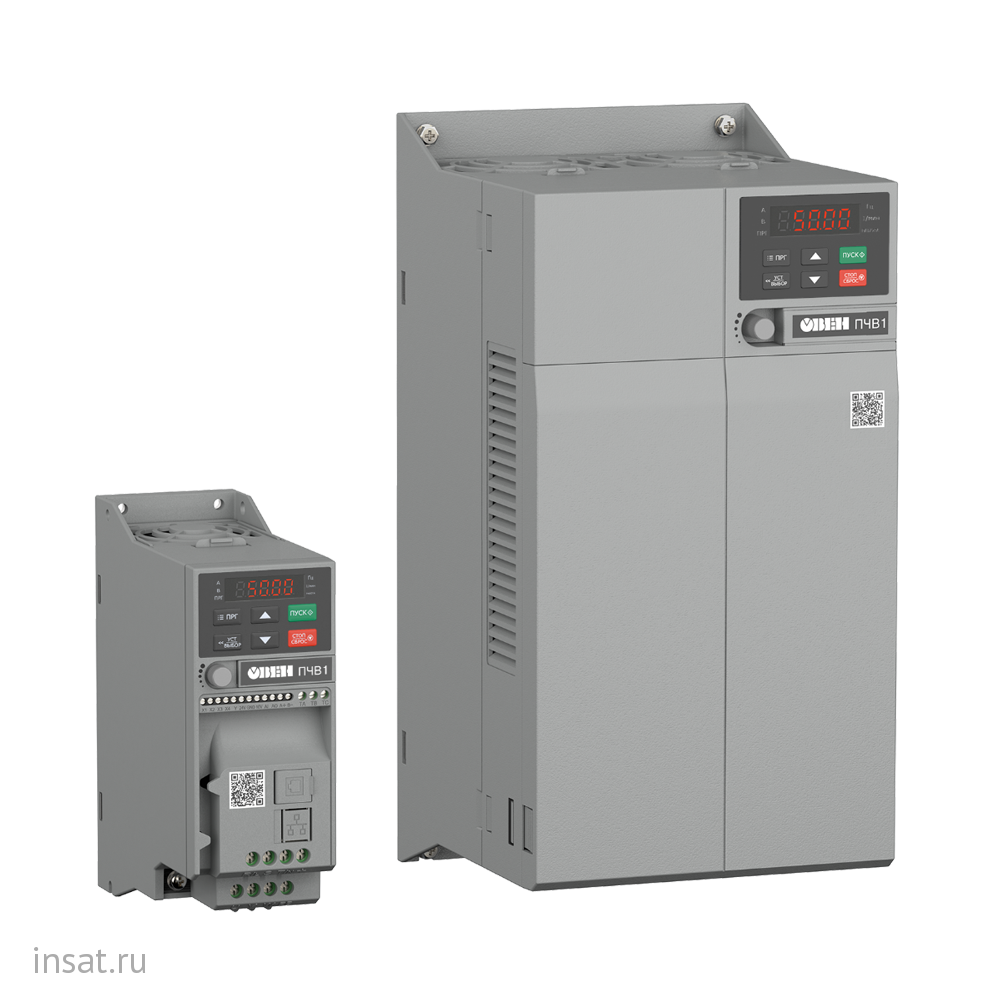

ПЧВ1-22К-В [М01] Овен
![ПЧВ1-22К-В [М01]](/upload/iblock/a90/%D0%BF%D1%87%D0%B21.png)
| Производитель: | Овен |
- Техническое описание
- Документация
ПЧВ1-22К-В [М01]
Основные особенности преобразователей
- Самые компактные ПЧ в своем классе.
- Расширенное климатическое исполнение до 50 °С.
- Удобный монтаж вплотную без зазоров.
- Повышенный гарантийный срок.
- Удобная интеграция в современные системы управления и диспетчеризации.
Основные функции преобразователей частоты
- Векторный бездатчиковый и скалярный режим управления двигателем.
- Автоматическая адаптация двигателя без вращения.
- Автоматическая оптимизация энергопотребления.
- Компенсация нагрузки и скольжения.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
- Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
- Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
- Контроль напряжения сети/цепи АД.
- Перегрузка/перегрев ПЧВ/АД.
- Изоляция/пробой ПЧВ/АД.
- Защита от обрыва фазы питания/фазного провода двигателя.
Основные параметры
- Питание 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт).
- Выходная частота до 600 Гц.
- Точность поддержания скорости до 0,5 % от фактической.
- Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC).
- Перегрузочная способность: 150 % в течение 20 с для однофазных ПЧ и 150 % в течение 60 с для трёхфазных моделей.
Технические характеристики
|
Параметр |
Значение |
|
Питающая сеть |
1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт) |
|
Выходное напряжение |
3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт) |
|
Выходная частота |
0...600 Гц – при скалярном управлении 0...300 Гц – при векторном управлении |
|
Режим управления |
Скалярное U/f с установкой трех точек SVC векторное управление |
|
Перегрузочная способность |
1-фазные ПЧ: 150 % – 20 с, 180 % – 0,5 с 3-фазные ПЧ: 150 % – 60 с, 180 % – 5 с, 200 % – 0,5 с |
|
Момент торможения через встроенный тормозной ключ |
20 % без внешнего тормозного резистора 50…100 % с использованием внешнего тормозного резистора |
|
Локальная панель оператора |
Настройка, мониторинг параметров, отображение кода ошибки |
|
Интерфейс |
RS-485 |
|
Цифровые входы |
4 (сухой контакт) |
|
Аналоговые входы |
1 (0/4…20 мА и 0…10 В) |
|
Цифровые выходы |
1 релейный (~240 В, 3 А – в AC и ~30 В, 5 А – в DC) 1 транзисторный (="24 В, 50 мА) |
|
Аналоговые выходы |
1 (0…10 В, 0/4…20 мА) |
|
Встроенные регуляторы |
ПИД-регулятор Встроенный ПЛК (программный автомат) |
|
Класс защиты корпуса |
IP20 |
|
Диапазон рабочих температур |
-10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик |
|
Температура при хранении и транспортировке |
-30...+60 °C |
|
Длина моторного кабеля (без внешнего дросселя) |
<100 м |
Таблица номинальных значений выходных токов
|
Модификация |
Источник питания |
Номинальный выходной ток, А |
Мощность используемого электродвигателя, кВт |
| ПЧВ1-К75-А [М01] | 1 фазы ~220 В | 4,0 | 0,75 |
| ПЧВ1-1К5-А [М01] | 7,0 | 1,5 | |
| ПЧВ1-2К2-А [М01] | 10,0 | 2,2 | |
| ПЧВ1-К75-В [М01] | 3 фазы ~380 В | 3,0 | 0,75 |
| ПЧВ1-1К5-В [М01] | 4,0 | 1,5 | |
| ПЧВ1-2К2-В [М01] | 5,0 | 2,2 | |
| ПЧВ1-4К0-В [М01] | 9,5 | 4,0 | |
| ПЧВ1-5К5-В [М01] | 13,0 | 5,5 | |
| ПЧВ1-7К5-В [М01] | 17,0 | 7,5 | |
| ПЧВ1-11К-В [М01] | 25,0 | 11,0 | |
| ПЧВ1-15К-В [М01] | 32,0 | 15,0 | |
| ПЧВ1-18К-В [М01] | 38,0 | 18,5 | |
| ПЧВ1-22К-В [М01] | 45,0 | 22,0 |
Габаритные и присоединительные размеры
| Модификация | Габарит корпуса | В | Ш | Д | Крепёжный винт | Вес ПЧ |
| ПЧВ1-К75-А [М01] | Типоразмер 1 | 177 | 65 | 148 | 3-M4 | 0,9 |
| ПЧВ1-1К5-А [М01] | Типоразмер 2 | 202 | 75 | 163 | 3-M4 | 1,3 |
| ПЧВ1-2К2-А [М01] | ||||||
| ПЧВ1-К75-В [М01] | Типоразмер 1 | 177 | 65 | 148 | 3-M4 | 0,9 |
| ПЧВ1-1К5-В [М01] | ||||||
| ПЧВ1-2К2-В [М01] | ||||||
| ПЧВ1-4К0-В [М01] | Типоразмер 2 | 202 | 75 | 163 | 3-M4 | 1,3 |
| ПЧВ1-5К5-В [М01] | ||||||
| ПЧВ1-7К5-В [М01] | Типоразмер 3 | 320 | 130 | 161 | М5 | 3,6 |
| ПЧВ1-11К-В [М01] | ||||||
| ПЧВ1-15К-В [М01] | Типоразмер 4 | 342,5 | 170 | 183 | М5 | 6,3 |
| ПЧВ1-18К-В [М01] | ||||||
|
ПЧВ1-22К-В [М01] |
Комплектация
- Преобразователь частоты
- Встроенная локальная панель оператора
- Руководство по эксплуатации
- Паспорт
- Гарантийный талон
