SMD-2O.24.40.2IR KIPPRIBOR

SMD-2O.24.40.2IR

Драйверы шаговых двигателей KIPPRIBOR серии SMD предназначены для управления шаговыми двигателями. Драйвер позволяет интерпретировать команды контроллера в последовательность коммутационных состояний выходных элементов, питающих обмотки шагового двигателя. Таким образом происходит преобразование команд контроллера во вращательное движение ротора двигателя, причем параметры преобразования четко заданы драйвером с учетом характеристик подключенного двигателя.

Основные особенности драйверов гибридных шаговых двигателей KIPPRIBOR серии SMD:

• Драйверы серии SMD строятся на современной элементной базе с применением 32-битного DSP-процессора.
• ПИД-регулирование выходного тока фазы обеспечивает оптимальный режим работы двигателя независимо от параметров его обмотки.
• Алгоритм микрошагового управления обеспечивает устойчивую и стабильную работу двигателя на любых скоростях.
• S-образный профиль кривой разгона/торможения позволяет снизить перегрузки узлов привода и механический износ деталей.
• Функция ограничения тока фазы в режиме удержания исключает перегрев обмоток двигателя.
• Фильтрация управляющих импульсов обуславливает низкий уровень вибраций шагового двигателя.
• Дискретное ограничение фазного тока обмоток позволяет адаптировать драйвер к параметрам конкретного двигателя.

Технические характеристики

Параметр	Значение
Модель драйвера	SMD-2O. 17.16.R2	SMD-2O. 24.40	SMD-2O.24.40.IO	SMD-2O. 24.40.IR	SMD-2O. 24.40.2IR	SMD-2O. 34.60	SMD-2O. 42.60.TT	SMD-2O. 51.70.R2
Число подключаемых двигателей	1				2	1
Максимальный габарит подключаемых двигателей NEMA/мм	17/ 42	24/ 60	24/ 60	24/ 60	24/ 60	34/ 86	42/ 110	51/ 130
Количество фаз	2
Напряжение питания драйвера	24…48 VDC					24…100 VDC 24…80 VAC	100…230 VAC
Максимальный ток фазы двигателя	1,6 А	4 А	4 А	4 А	4 А	6 А	6 А	7 А
Число установок тока	8				16	8		16
Число установок микрошага	16
Функция подавления резонанса	Есть
Функция фильтрации управляющих импульсов	Есть
S-образная характеристика разгона/торможения	Есть
Функция изменения интенсивности разгона/торможения	Нет		Есть			Нет
Ограничение тока фазы в режиме удержания	Есть		Нет			Есть
Тип охлаждения	Естественное					Вентилятор
Максимальное вибрационное ускорение	4,9 м/с2
Температура эксплуатации	0…45°С
Влажность окружающей среды	≤90 RH

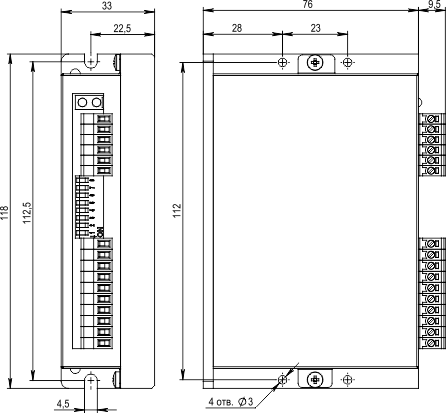

Габаритные и установочные размеры
