НПСИ-200-ГР2-0С-24-М0 КонтрАвт

Номер по каталогу: 155168 Производитель: КонтрАвт Цена: 12 420.00 q ( с НДС )

Купить Добавить в сравнение Перейти к сравнению

Описание: Нормирующий преобразователь сигналов измерительный, основная функция – гальваническое разделение токового сигнала (4…20) мА, 2 канала, сигнализации нет, рабочий диапазон напряжений питания постоянного тока от 18 до 30 В, стандартная модификация

Техническое описание
Документация

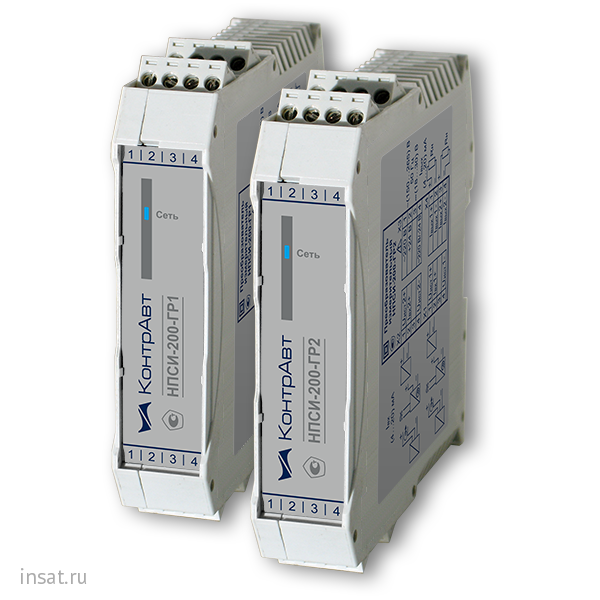

НПСИ-200-ГР2-0С-24-М0

Нормирующие измерительные преобразователи НПСИ-200-ГР1/ГР2 являются модулями гальванической развязки токового сигнала (4…20) мА и предназначены для трансляции 1:1 активного/пассивного сигнала (4…20) мА в активный/пассивный сигнал

(4…20) мА с гальванической развязкой источника и приемника. Имеется встроенный источник питания датчика.

Преобразователи могут применяться как разветвители токовых сигналов.
Преобразователи измерительные НПСИ-200-ГР1/ГР2 предназначены для трансляции 1:1 сигнала (4…20) мА от источника к приемнику и для обеспечения гальванической изоляции между источниками и приемниками сигналов (4…20) мА. Имеется встроенный источник питания датчиков.

Функции измерительных преобразователей - модулей гальванической развязки

Измерение входного унифицированного сигнала постоянного тока (4…20) мА и его преобразование в унифицированный выходной сигнал постоянного тока (4…20) мА
Подключение как активных, так и пассивных источников токовых сигналов
Питание источников входного сигнала от встроенного источника питания.
Формирование как активного, так и пассивного токового выходного сигнала
Гальваническая изоляция 1500 В между цепями входов, выходов, питания прибора, в т. ч. между каналами

Общие сведения

Межповерочный интервал – 5 лет
Компактный корпус – экономия места в монтажном шкафу. Ширина корпуса на 1 канал:

НПСИ-200-ГР1 – 22,5 мм
НПСИ-200-ГР2 – 11,3 мм
Разъёмные винтовые клеммы обеспечивают простой монтаж

Высокая точность преобразования 0,1 %
Защита от электромагнитных помех при передаче сигналов на большие расстояния
Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
Расширенный диапазон рабочих температур (-40…+70) °С
Диапазон напряжений питания ~(150…265) В или =(18…30) В (модификация)

Технические характеристики

Тип входного сигнала	ток (4…20) мА, пассивный / активный
Диапазон линейного преобразования	(3,6…22) мА
Максимально допустимый входной ток	22 мА
Минимальное входное напряжение, необходимое для работы преобразователя	3,5 В
Предел основной допускаемой погрешности преобразования, не более	± 0,1 %
Дополнительная погрешность в диапазоне рабочих температур (-40…+70) °С	± 0,006 % / °С
Дополнительная погрешность при изменении сопротивления нагрузки токового выхода (при номинальном напряжении питания), не более	± 0,05 %
Выходной сигнал	Ток (4…20) мА, пассивный* / активный
Максимально допустимый выходной ток	22 мА
Диапазон сопротивлений нагрузки	(0…500) Ом
Характеристики встроенного в преобразователь источника питания датчика: Напряжение источника питания датчика Максимальный выходной ток	(22…24) В 25 мА
Время установления выходного сигнала при скачкообразном изменении входного, не более	35 мс
Время установления рабочего режима, не более	5 мин
Устойчивость к электромагнитным воздействиям по ГОСТ Р 51317	Класс 3 критерий А
Гальваническая изоляция цепей питания/входа/выхода, в т. ч. между каналами	1500 В, 50 Гц
Допустимый диапазон напряжений питания: НПСИ-200-ГР1-0С-220-Х НПСИ-200-ГРХ-0С-24-Х	~(150…265) В, 50 Гц =(18…30) В
Условия эксплуатации	Температура: (-40…+70) °С Влажность: 95 % при 35 °С
Масса: НПСИ-200-ГР1, не более НПСИ-200-ГР2, не более	150 г 200 г
Гарантия	36 месяцев
Межповерочный интервал	5 лет

НПСИ-200-<1>-<2>-<3>-<4>

<1> Тип входного сигнала:
ГР1 -	гальваническое разделение токового сигнала (4...20) мА, 1 канал
ГР2 -	гальваническое разделение токового сигнала (4...20) мА, 2 канала

<2> Наличие сигнализации:
0С -	Сигнализации нет

<3> Напряжение питания:
220 -	Номинальное напряжение питания переменного тока 220 В 50 Гц, допустимый диапазон (85…265) В (только для модификации НПСИ-200-ГР1)
24 -	Номинальное напряжение питания постоянного тока 24 В, допустимый диапазон (18…30) В

<4> Модификация:
М0 -	Стандартная модификация
МХ -	Модификация по заказу потребителя

Пример обозначения при заказе:

НПСИ-200-ГР1-0С-24-М0 – нормирующий преобразователь сигналов измерительный, основная функция – гальваническое разделение токового сигнала (4…20) мА, 1 канал, сигнализации нет, рабочий диапазон напряжений питания постоянного тока от 18 до 30 В, стандартная модификация

КонтрАвт НПСИ-200-ГР1, ГР2. Паспорт (Руководство по эксплуатации)
