НПСИ-200-ГРТП4-0С-24-М0 КонтрАвт

НПСИ-200-ГРТП4-0С-24-М0

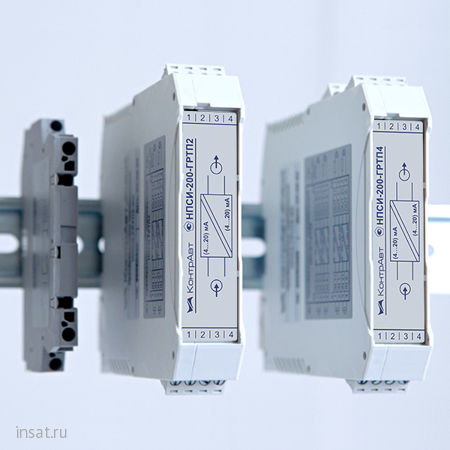

• НПСИ-200-ГРТП1 – гальваническая развязка токовой петли, 1 канал
• НПСИ-200-ГРТП2 – гальваническая развязка токовой петли, 2 независимых канала
• НПСИ-200-ГРТП4 – гальваническая развязка токовой петли, 4 независимых  канала
• Гальваническая изоляция сигналов на входе и выходе
• Установка на DIN-рейку по стандарту EN 50 022
• Минимальная «ширина канала»
• Применение для размножения (разветвления, повторения) сигналов «1 в 2», «1 в N»

Общие сведения

• Измерение входного активного унифицированного сигнала постоянного тока (4…20) мА и его преобразование в активный унифицированный выходной сигнал постоянного тока (4…20) мА (повторитель токовой петли)
• Гальваническая изоляция (гальваническая развязка) входных и выходных цепей между собой, электрическая прочность изоляции ~1500 В, 50 Гц
• Размножение сигнала от одного источника на несколько гальванически изолированных сигналов
• Выходы активные и не требуют дополнительного источника питания
• Преобразователь использует энергию входного активного сигнала (4…20) мА, поэтому не требует для себя отдельного источника питания
• Высокая точность преобразования 0,1 %
• Высокое быстродействие 5 мс
• В двух- и четырёхканальных модификациях каналы полностью независимые. Взаимное влияние на работоспособность друг друга отсутствует
• Компактный корпус обеспечивает экономию места в монтажном шкафу, ширина корпуса на 1 канал: ГРТП1 – 8,5 мм, ГРТП2 – 11,25 мм, ГРТП4 – 5,63 мм
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
• Пружинные клеммы в одноканальной модификации и разъёмные винтовые клеммы в многоканальных модификациях обеспечивают простой монтаж
• Расширенный диапазон рабочих температур (-40…+70) °С
• Высокая температурная стабильность (0,001 % / градус)

Технические характеристики

Пределы основной допускаемой приведённой погрешности преобразования, не более	±0,1 %
Дополнительная погрешность в диапазоне рабочих температур (-40…+70) °С на каждые 10 °С изменения температуры, не более	±0,1 %
Диапазон линейного преобразования	(3…25) мА
Тип входного сигнала	ток (4…20) мА, активный
Минимальное входное напряжение	1,7 В
Максимально допустимый входной ток (при входном напряжение меньше или равном 18 В)	40 мА
Максимально допустимое входное напряжение (при входном токе меньше или равном  20 мА)	36 В
Минимальный входной ток	3 мА
Тип выходного сигнала	ток (4…20) мА, активный
Максимальный выходной ток	40 мА
Номинальное значение сопротивления нагрузки токового выхода	(100±10) Ом
Допустимый диапазон сопротивлений нагрузки токового выхода	(0…500) Ом
Устойчивость к электромагнитным воздействиям по ГОСТ 30804.4.2	класс 3 критерий А
Время установления выходного сигнала при скачкообразном изменении входного, с 10 до 90 %, не более	5 мс
Время установления рабочего режима, не более	1 мин
Время непрерывной работы	круглосуточно
Гальваническая изоляция между входными и выходными цепями	1500 В, 50 Гц
Условия эксплуатации	Температура: (-40...70) °С
	Влажность: 100 % при 30 °С
Габариты	НПСИ-200-ГРТП1	НПСИ-200-ГРТП2, НПСИ-200-ГРТП4
	(91,5×62,5×8,5) мм	(115×105×22,5) мм
Масса, не более	50 г	150 г
Гарантия	36 месяцев




Модификации




<1> Тип измеряемого сигнала или параметра, основная функция:
1 –	гальваническое разделение токовой петли, 1 канал
2 –	гальваническое разделение токовой петли, 2 канала
4 –	гальваническое разделение токовой петли, 4 канала
Наличие сигнализации:
0С -	Сигнализации нет
Напряжение питания:
24 -	питание прибора 24 В
<2> Модификация:
М0 –	стандартная модификация
МХ –	модификация по запросу потребителя
Х –	код модификации, уточняется при заказе



Пример обозначения при заказе:

НПСИ-200-ГРТП1-0С-24-М0 – нормирующий преобразователь сигналов измерительный, основная функция – гальваническое разделение токовой петли, 1 канал, сигнализации нет, напряжение питания 24 В, стандартная модификация
