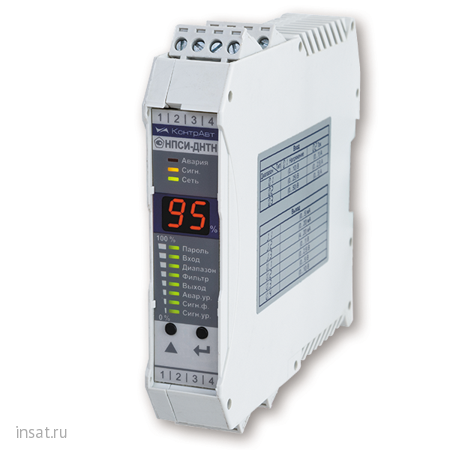

НПСИ-ДНТН-0-24-М0 КонтрАвт

Номер по каталогу: 155178 Производитель: КонтрАвт Цена: 11 340.00 q ( с НДС )

Купить Добавить в сравнение Перейти к сравнению

Описание: Нормирующий измерительный преобразователь предназначен для преобразования действующих значений напряжения и тока в цепях переменного тока, а также постоянных напряжений и тока в унифицированные сигналы тока или напряжения. Номинальное напряжение питания постоянного тока 24 В, допустимый диапазон (12…36) В. Стандартная модификация. Сигнализации нет

Техническое описание
Документация

НПСИ-ДНТН-0-24-М0

Функции измерительных преобразователях напряжения и тока НПСИ-ДНТН

Преобразование действующих значений переменного (постоянного) напряжения и тока произвольной (несинусоидальной) формы (метод измерения True RMS) в унифицированные сигналы постоянного тока или напряжения. Допускается работа с сигналами до 500 Гц без потери точности измерения
Усреднение измеренной величины
Зависимость выходного унифицированного сигнала постоянного тока или напряжения от входных сигналов переменного (постоянного) напряжения/тока – линейная
Программный выбор типа входного сигнала: ток (0…1 ,0…2,5, 0…5) А или напряжение (0…10, 0…25, 0…50) В. Сигнал: переменный частотой (50…500) Гц или постоянный
Программный выбор типа выходного сигнала: ток (0…5 ,0…20, 4…20) мА или напряжение (0…1, 0…2,5, 0…5, 0…10) В
Сигнализация по уровню входного сигнала со светодиодной индикацией и с формированием выходного дискретного сигнала на реле: четыре функции сигнализации
Гальваническая изоляция между собой входов, выходов, питания преобразователя

Общие сведения

Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом
Программный выбор (конфигурирование) типа входного сигнала, типа выходного сигнала, типа функции сигнализации и других функций с передней панели с помощью кнопок и цифрового светодиодного дисплея
Диагностика и сигнализация аварийных ситуаций:
обрыв датчика
выход параметра за пределы допустимого диапазона преобразования
целостность параметров в энергонезависимой памяти
Ограничение доступа к конфигурированию с помощью пароля
Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу
Разъёмные винтовые клеммы обеспечивают простой монтаж
Высокая точность преобразования 0,5 %
Высокая скорость преобразования 0,1 с / 0,18 с
Расширенный диапазон рабочих температур (-40…70) °С
Высокая температурная стабильность (0,025% / градус)
Диапазон напряжений питания (85…265) В переменного тока ((120…370) В постоянного тока), (12…36) В постоянного тока

Пользователь с передней панели нормирующего измерительного преобразователя тока и напряжения НПСИ-ДНТН выбирает:

Тип входного сигнала (ток или напряжение)
Диапазон входного сигнала
Постоянную времени фильтра (время усреднения)
Тип (ток или напряжение) и диапазон выходного сигнала
Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)
Функцию сигнализатора (прямая, обратная, прямая с защелкой, обратная с защелкой)
Уровень сигнализации (Уставка)

Сигнализация

Нормирующий измерительный преобразователь тока и напряжения НПСИ-ДНТН контролирует уровень сигнала в системе. При достижении заданного уровня срабатывает реле. Пользователь может выбрать четыре вида функции сигнализатора:

Прямая – реле срабатывает, если измеренный сигнал больше уставки
Обратная – реле срабатывает, если измеренный сигнал меньше уставки
Прямая с защелкой – реле срабатывает, если измеренный сигнал больше уставки, и остается в этом состоянии до квитирования
Обратная с защелкой – реле срабатывает, если измеренный сигнал меньше уставки, и остается в этом состоянии до квитирования

Квитирование осуществляет пользователь с помощью кнопки на передней панели измерительного нормирующего преобразователя.

Технические характеристики

Предел основной допускаемой погрешности преобразования, не более	0,5 %
Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С	0,025 % / градус
Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания, не более	0,02 %
Типы и диапазоны входного сигнала (программируется пользователем)	Ток	Напряжение
	(0…1) А (0…2,5) А (0…5) А	(0…10) В (0…25) В (0…50) В
Диапазоны выходного сигнала (программируется пользователем)	Ток	Напряжение
	(0…5) мА (0…20) мА (4…20) мА	(0…1) В (0…2,5) В (0…5) В (0…10) В
Диапазон линейности выходного тока (для диапазона)	(3,8…20,5) мА ((4…20) мА) (0…20,5) мА ((0…20) мА) (0…5,1) мА ((0…5) мА)
Аварийные уровни выходного сигнала (для диапазона	Высокий	Низкий
	21,5 мА ((4…20) мА) 21,5 мА ((0…20) мА) 5,5 мА ((0…5) мА)	3,6 мА ((4…20) мА) 0 мА ((0…20) мА) 0 мА ((0…5) мА)
Время установления (динамическое/метрологическое) выходного сигнала при скачкообразном изменении входного, не более	0,1 с / 0,18 с
Параметры реле сигнализации	250 В, 2 А, контакты на переключение
Время установления рабочего режима, не более	5 мин
Сопротивление нагрузки, не более	(0…500) Ом
Гальваническая изоляция цепей питания/входа/выхода	1500 В, 50 Гц
Допустимый диапазон напряжений питания	AC: (85…265) В, 50 Гц (или DC (110…370) В) DC: (12…36) В
Потребляемая мощность, не более	5 В·А
Условия эксплуатации	Температура: (-40…+70) °С
	Влажность: 95% при 35 °С
Масса, не более	200 г
Гарантия	36 месяцев

НПСИ-ДНТН-<1>-<2>-<3>

<1> Наличие сигнализации:
С -	Сигнализация есть
0 -	Сигнализации нет
<2> Напряжение питания:
220 -	Номинальное напряжение питания переменного тока 220 В 50 Гц, допустимый диапазон (85…265) В (постоянное напряжение (120…370) В)
24 -	Номинальное напряжение питания постоянного тока 24 В, допустимый диапазон (12…36) В
<3> Модификация:
М0 -	Стандартная модификация
МХ -	Модификация по запросу потребителя, Х – код модификации, уточняется при заказе

Пример обозначения при заказе:

НПСИ-ДНТН-С-220-М0 – нормирующий преобразователь тока и напряжения измерительный программируемый, предназначен для преобразования действующих значений переменного напряжения (до 50 В) и тока (а также постоянного напряжения до 50 В и тока) в унифицированные сигналы тока (или напряжения), имеет сигнализацию при достижении заданного уровня сигнала с выходом на реле, напряжение питания (85…265) В, 50 Гц

КонтрАвт НПСИ-ДНТВ, ДНТН. Руководство по эксплуатации
