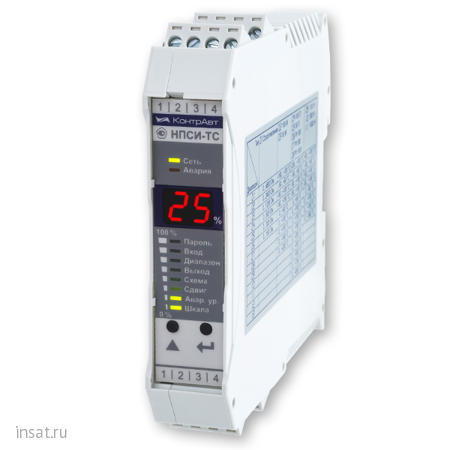

Описание: Нормирующий измерительный преобразователь предназначен для преобразования сигналов термометров сопротивления (ТС) и потенциометрических датчиков в унифицированный токовый сигнал 0…5 мА, 0…20 мА, 4…20 мА.
  • Техническое описание
  • Документация

НПСИ-ТС-0-24-М0

  • Программный выбор 10 типов ТС (по 7-13 диапазонов)
  • Линеаризация НСХ термометров сопротивления
  • Работа с ТС по 4-, 3- и 2-проводной схеме подключения
  • Компенсация сопротивления проводов при 2-проводной схеме подключения

Общие сведения

  • Конструктивные исполнения для монтажа на DIN-рельс
  • Гальваническая изоляция между собой входов, выходов, питания прибора
  • Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом
  • Программный выбор (конфигурирование) типа входного сигнала, диапазона преобразования и других функций с передней панели с помощью кнопок и цифрового светодиодного дисплея
  • Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти
  • Ограничение доступа к конфигурированию с помощью пароля
  • Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу
  • Разъёмные винтовые клеммы обеспечивают простой монтаж
  • Высокая точность преобразования 0,1 %
  • Расширенный диапазон рабочих температур (-40…+70) °С
  • Высокая температурная стабильность (0,0025 % / градус, 0,005 % / градус)
  • Диапазон напряжений питания (85…265) В переменного тока, (12…36) В постоянного тока
Конфигурирование нормирующего преобразователя с передней панели

Пользователь с передней панели выбирает:

  • Тип входного сигнала
  • Диапазон входного сигнала
  • Диапазон выходного токового сигнала (0…5, 0…20, 4…20) мА
  • Величину компенсирующей поправки при 2-проводной схеме подключения
  • Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)
  • Наличие индикации уровня выходного сигнала бар-графом (есть/нет)
Применение программируемых измерительных преобразователей обеспечивает
  • Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция рабочего спая термопары, преобразователя и потребителя токового сигнала
  • Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
  • Экономию затрат на соединительные провода при больших расстояниях между первичным датчиком и вторичным прибором – передача измеренного сигнала на удалённые вторичные приборы происходит по стандартным электротехническим проводам
  • Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
  • Гибкость при проектировании и наладке
  • Унификацию сигналов в системе

Технические характеристики

Предел основной допускаемой погрешности преобразования, не более 0,1 %
Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С 0,005 % / градус
Дополнительная погрешность компенсации термо-ЭДС холодного спая во всем диапазоне, не более ±1 °С
Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания, не более 0,02 %
Диапазоны выходного токового сигнала (программируется пользователем) (4…20) мА
(0…20) мА
(0…5) мА
Диапазон линейности выходного тока (для диапазона) (3,8…20,5) мА ((4…20) мА)
(0…20,5) мА ((0…20) мА)
(0…5,1) мА ((0…5) мА)
Аварийные уровни выходного сигнала (для диапазона высокий низкий
21,5 мА (4…20) мА)
21,5 мА (0…20) мА)
5,5 мА (0…5) мА) 		3,6 мА ((4…20) мА)
0 мА ((0…20) мА)
0 мА ((0…5) мА)
Время установления выходного сигнала (критерий - попадание в зону метрологической погрешности) после скачкообразного изменения входного сигнала при значении параметра ФНЧ 0.3, не более 0,3 с
Время установления выходного сигнала  после скачкообразного изменения входного сигнала при выключенном ФНЧ (повышенное быстродействие, значение параметра ФНЧ - oF), не более 0,15 с
Время установления рабочего режима, не более 15 мин
Наличие  в выходном сигнале гармоник, кратных 50 Гц, от диапазона, не более 0,05 %
Подавление помех переменного тока частотой 50 Гц последовательного / общего вида, приложенных к входу, не менее 70 дБ / 90 дБ
Сопротивление нагрузки, не более (0…500) Ом
Гальваническая изоляция цепей питания/входа/выхода 1500 В, 50 Гц
Допустимый диапазон напряжений питания AC: (85…265) В, 50 Гц
DC: (12…36) В
Схема подключения преобразователя четырёх-, трёх-, двухпроводная
Потребляемая мощность, не более 5 В·А
Условия эксплуатации Температура: (-40…70) °С
Влажность: 95 % при 35 °С (без конденсации влаги)
Степень защиты корпуса преобразователей IP20
Масса, не более 400 г
Габаритные размеры, не более (115×110×22,5) мм
Гарантия 36 месяцев

Типы и диапазоны преобразования

Тип входного сигнала Номер типа входного сигнала Номер диапазона преобразования Диапазон преобразования Предел основной погрешности (δ), %
Сопротивление 1 1 (0…4800) Ом 0,1 (0,25)
2 (0…2400) Ом 0,1 (0,25)
3 (0…1200) Ом 0,1 (0,25)
4 (0…600) Ом 0,1 (0,25)
5 (0…300) Ом 0,1 (0,25)
6 (0…150) Ом 0,1 (0,25)
100М (α=0,00428 ° С-1) 2 1 (-180…+100) ºС 0,1 (0,25)
2 (-50…+50) ºС 0,1 (0,25)
3 (-50…+100) ºС 0,1 (0,25)
4 (-50…+15)0 ºС 0,1 (0,25)
5 (0…50) ºС 0,25 (0,35)
6 (0…100) ºС 0,1 (0,25)
7 (0…150) ºС 0,1 (0,25)
8 (0…180) ºС 0,1 (0,25)
9 (0…200) ºС 0,1 (0,25)
50М (α=0,00428 ° С-1) 3 1 (-180…+100) ºС 0,1 (0,25)
2 (-50…+50) ºС 0,25 (0,35)
3 (-50…+100) ºС 0,1 (0,25)
4 (-50…+150) ºС 0,1 (0,25)
5 (0…50) ºС 0,25 (0,35)
6 (0…100) ºС 0,1 (0,25)
7 (0…150) ºС 0,1 (0,25)
8 (0…180) ºС 0,1 (0,25)
9 (0…200) ºС 0,1 (0,25)
100П (α=0,00391° С-1) 4 1 (-200…+100) ºС 0,1 (0,25)
2 (-50…+50) ºС 0,1 (0,25)
3 (-50…+100) ºС 0,1 (0,25)
4 (-50…+150) ºС 0,1 (0,25)
5 (0…50) ºС 0,25 (0,35)
6 (0…100) ºС 0,1 (0,25)
7 (0…150) ºС 0,1 (0,25)
8 (0…180) ºС 0,1 (0,25)
9* (0…200) ºС 0,1 (0,25)
10 (0…300) ºС 0,1 (0,25)
11 (0…500) ºС 0,1 (0,25)
12 (0…750) ºС 0,1 (0,25)
13 (0…850) ºС 0,1 (0,25)
50П (α=0,00391 ° С-1) 5 1 (-200…+100) ºС 0,1 (0,25)
2 (-50…+50) ºС 0,25 (0,35)
3 (-50…+100) ºС 0,1 (0,25)
4 (-50…+150) ºС 0,1 (0,25)
5 (0…50) ºС 0,25 (0,35)
6 (0…100) ºС 0,1 (0,25)
7 (0…150) ºС 0,1 (0,25)
8 (0…180) ºС 0,1 (0,25)
9 (0…200) ºС 0,1 (0,25)
10 (0…300) ºС 0,1 (0,25)
11 (0…500) ºС 0,1 (0,25)
12 (0…750) ºС 0,1 (0,25)
13 (0…850) ºС 0,1 (0,25)
Pt100 (α=0,00385 ° С-1) 6 1 (-200…+100) ºС 0,1 (0,25)
2 (-50…+50) ºС 0,1 (0,25)
3 (-50…+100) ºС 0,1 (0,25)
4 (-50…+150) ºС 0,1 (0,25)
5 (0…50) ºС 0,25 (0,35)
6 (0…100) ºС 0,1 (0,25)
7 (0…150) ºС 0,1 (0,25)
8 (0…180) ºС 0,1 (0,25)
9 (0…200) ºС 0,1 (0,25)
10 (0…300) ºС 0,1 (0,25)
11 (0…500) ºС 0,1 (0,25)
12 (0…750) ºС 0,1 (0,25)
13 (0…850) ºС 0,1 (0,25)
Pt500 (α=0,00385° С-1) 7 1 (-200…+100) ºС 0,1 (0,25)
2 (-50…+50) ºС 0,1 (0,25)
3 (-50…+100) ºС 0,1 (0,25)
4 (-50…+150) ºС 0,1 (0,25)
5 (0…50) ºС 0,25 (0,35)
6 (0…100) ºС 0,1 (0,25)
7 (0…150) ºС 0,1 (0,25)
8 (0…180) ºС 0,1 (0,25)
9 (0…200) ºС 0,1 (0,25)
10 (0…300) ºС 0,1 (0,25)
11 (0…500) ºС 0,1 (0,25)
12 (0…750) ºС 0,1 (0,25)
13 (0…850) ºС 0,1 (0,25)
Pt1000 (α=0,00385 ° С-1) 8 1 (-200…+100) ºС 0,1 (0,25)
2 (-50…+50) ºС 0,1 (0,25)
3 (-50…+100) ºС 0,1 (0,25)
4 (-50…+150) ºС 0,1 (0,25)
5 (0…50) ºС 0,1 (0,25)
6 (0…100) ºС 0,1 (0,25)
7 (0…150) ºС 0,1 (0,25)
8 (0…180) ºС 0,1 (0,25)
9 (0…200) ºС 0,1 (0,25)
10 (0…300) ºС 0,1 (0,25)
11 (0…500) ºС 0,1 (0,25)
12 (0…750) ºС 0,1 (0,25)
13 (0…850) ºС 0,1 (0,25)
100Н (α=0,00617 ° С-1) 9 1 (-60…+100) ºС 0,1 (0,25)
2 (-50…+50) ºС 0,1 (0,25)
3 (-50…+100) ºС 0,1 (0,25)
4 (-50…+150) ºС 0,1 (0,25)
5 (0…50) ºС 0,1 (0,25)
6 (0…100) ºС 0,1 (0,25)
7 (0…150) ºС 0,1 (0,25)
8 (0…180) ºС 0,1 (0,25)
500Н (α=0,00617 ° С-1) 10 1 (-60…+100) ºС 0,1 (0,25)
2 (-50…+50) ºС 0,1 (0,25)
3 (-50…+100) ºС 0,1 (0,25)
4 (-50…+150) ºС 0,1 (0,25)
5 (0…50) ºС 0,1 (0,25)
6 (0…100) ºС 0,1 (0,25)
7 (0…150) ºС 0,1 (0,25)
8 (0…180) ºС 0,1 (0,25)
1000Н (α=0,00617 ° С-1) 11 1 (-60…+100) ºС 0,1 (0,25)
2 (-50…+50) ºС 0,1 (0,25)
3 (-50…+100) ºС 0,1 (0,25)
4 (-50…+150) ºС 0,1 (0,25)
5 (0…50) ºС 0,1 (0,25)
6 (0…100) ºС 0,1 (0,25)
7 (0…150) ºС 0,1 (0,25)
8 (0…180) ºС 0,1 (0,25)


*При выпуске преобразователь сконфигурирован на работу с ТС типа 100 П (тип 4), диапазон преобразования (0…200) ºС (диапазон 9).


НПСИ-ТС-0-<1>-<2>
   Наличие сигнализации:
     0 -       Сигнализации нет
   <1> Напряжение питания:
  220 -       Рабочий диапазон напряжения питания переменного тока (85…265) В 50 Гц
    24 -        Рабочий диапазон напряжения питания постоянного тока (12…36) В
   <2> Модификация:
   М0 -        стандартное исполнение
   МХ -        модификация по заказу потребителя

Пример обозначения при заказе:

НПСИ-ТС-0-220-М0 – нормирующий преобразователь сигналов измерительный, тип входных сигналов – термопреобразователи сопротивления, сигнализации нет, напряжение питания ~220 В, стандартное исполнение

КонтрАвт НПСИ-ТС. Паспорт
