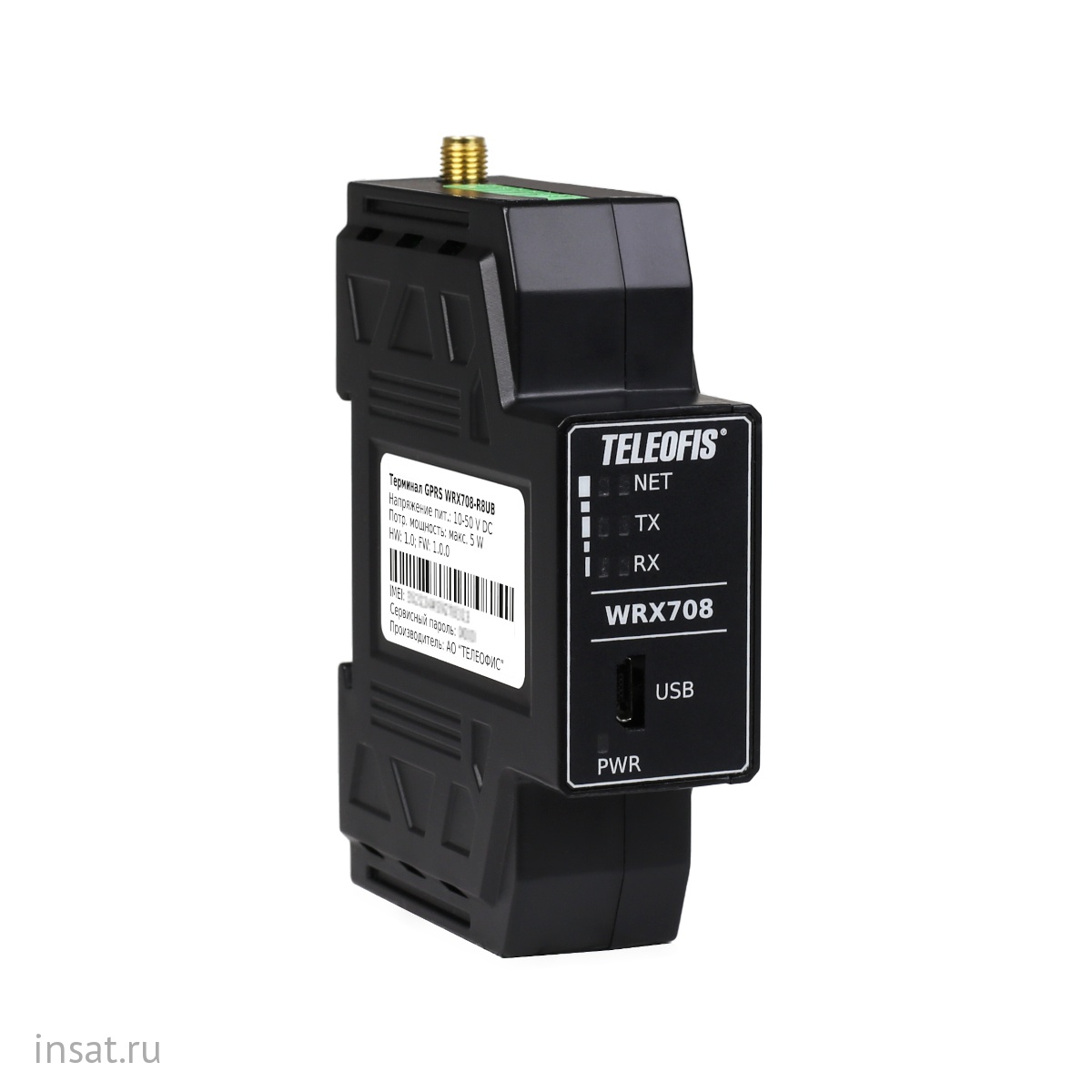

WRX708-R8UB
Умный модем GPRS с интерфейсами RS-232 и RS-485 для беспроводной передачи данных в системах учета энергоресурсов и промышленной диспетчеризации.Терминал выполнен в модульном форм-факторе под типовые щитки с монтажной панелью, имеет ширину всего 1,5 модуля (26 мм) и может быть установлен в самые узкие шкафы энергоучета.
Разъём для двух nano-SIM надёжно спрятан со стороны DIN-рейки и защищен от постороннего воздействия – доступ к SIM-картам возможен только после снятия модема с рейки.
Ключевые возможности:
- Передача данных в "прозрачном" режиме по сети GPRS
- Интерфейсы RS-485 и RS-232 с поддержкой независимого опроса приборов учета одновременно по двум интерфейсам. Гальваническая изоляция RS-485 защищает оборудование от скачков напряжения и влияния промышленных помех
- 4 x порта ввода-вывода GPIO для подключения датчиков и исполнительных устройств. Режимы работы: измерение напряжения (до 40В), "открытый коллектор", "сухой контакт"
- Режимы работы TCP-клиент и TCP-сервер с поддержкой одновременной работы в обоих режимах
- 2 x SIM слота для резервирования канала сотовой связи
- Выход 7,5 В для питания интерфейса RS-485 подключаемых счетчиков
- Аппаратный сторожевой таймер WatchDog перезагружает терминал в случае системных сбоев
- Все индикаторы модема выведены на лицевую панель:
- трехуровневая индикация уровня сигнала сотовой связи (позволяет устанавливать прибор в точке наилучшего приёма сигнала без помощи вспомогательного ПО);
- индикация наличия входного питания терминала;
- индикация сетевого соединения и приёма/передачи данных.
- Широкие возможности настройки: через ПК по USB; дистанционно, по GPRS (служебный канал) и SMS; по Bluetooth через смартфон.
Технические характеристики
|
Характеристика |
Значение |
|---|---|
|
Параметры GSM модуля |
|
|
Стандарты связи |
GPRS |
|
Диапазоны частот |
GSM 850/900/1800/1900 МГц |
|
Технология передачи данных |
GPRS class: 8/10/auto (до 12); SMS (только для настройки) |
|
Скорость передачи данных по GPRS (DL/UL) |
85.6 Кбит/сек. |
|
Функциональные характеристики |
|
|
Встроенный TCP/IP стек |
Есть |
|
SIM-слоты |
2 x nano-SIM (4FF) |
|
Сторожевой таймер WatchDog |
Есть |
|
Выходы питания |
1 x выход 7,5В/50 мА для питания внешних устройств, клеммник 2-pin, шаг – 3,81 мм |
|
Параметры входов |
|
|
GPIO |
4 x GPIO, режимы: измерение напряжения в диапазоне 0-40В; управление нагрузкой (выход «открытый коллектор»), макс. ток на один канал – 60 мА; вход «сухой контакт» |
|
Параметры NB-IoT модуля |
|
|
Протокол передачи данных |
TCP |
|
Проводные интерфейсы |
|
|
Тип основного интерфейса |
RS-232 и RS-485 |
|
RS-232 |
1 x RS-232 неизол., 1200-115200 бит/сек., разъем – клеммник 5-pin |
|
RS-485 |
1 x RS-485 изол., 1200-115200 бит/сек., разъем – клеммник 3-pin |
|
USB |
1 x USB, разъём – Micro-USB, тип B |
|
Гальваническая развязка RS-485 |
Есть |
|
Конструктивные особенности |
|
|
Материал корпуса |
Пластик |
|
Разъем для антенны GSM |
1 x SMA-f |
|
Класс защиты корпуса |
IP30 |
|
Габаритные размеры |
95 x 63 x 26 мм (с учетом разъёмов) |
|
Вес |
Не более 70 г |
|
Электрические параметры |
|
|
Напряжение питания постоянное |
10-50 В |
|
Максимальная потребляемая мощность |
5 Вт |
|
Разъемы питания |
1 х клеммник 2-pin, шаг – 3,81 мм |
|
Пиковое напряжение изоляционного барьера RS-485 |
3 кВ |
|
Параметры эксплуатации |
|
|
Диапазон рабочих температур |
-40...+70 °C |
|
Относительная влажность в условиях эксплуатации |
5-95 % |
|
Диапазон температур хранения |
-45…+85 °C |
|
Относительная влажность при хранении |
5-95 % |
|
Доступные варианты монтажных креплений |
|
|
Монтажное крепление |
На DIN-рейку |
|
Параметры надежности |
|
|
Наработка на отказ |
100000 часов |
