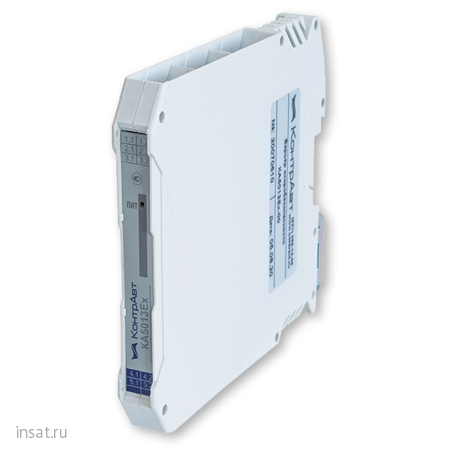

КА5013Ex-00-М0 КонтрАвт

КА5013Ex-00-М0

Барьеры рассчитаны на работу с активными или пассивными источниками сигнала по двух- и трёхпроводной схеме подключения.

Выходные сигналы барьера искрозащиты ‒ два токовых активных сигнала (4…20) мА (разветвление сигнала 1 в 2), дополнительный источник питания для питания выходных цепей не требуется.

Барьеры искрозащиты обеспечивают гальваническое разделение входных сигнальных цепей, каждой из двух выходных сигнальных цепей и цепей питания между собой.

Модификации барьеров искробезопасности КА5013Ех-01 и -11 поддерживают двунаправленную передачу цифровых сигналов по протоколу HART (по одному выходу).

Барьеры имеют взрывозащиту вида «i» – искробезопасная электрическая цепь по ГОСТ 31610.0-2014 (IEC 60079-11:2010). Уровень взрывозащиты – «ia» по 31610.11-2014 (IEC 60079-11:2010). Маркировка взрывозащиты вида «i» – [Ex ia Ga] IIC.

Барьеры также имеют взрывозащиту вида «n» и относятся к неискрящему оборудованию. Взрывозащита выполнена в соответствии с требованиями ГОСТ 31610.15-2014 (IEC 60079-15:2010). Барьеры имеют маркировку взрывозащиты данного вида – 2Ex nA IIC Т4 Gc X.

К барьерам КА5013Ex-NN могут подключаться устанавливаемые во взрывоопасных зонах помещений и наружных установок сертифицированные по взрывозащите источники сигнала, выполненные с видом взрывозащиты «Искробезопасная электрическая цепь i». Максимальные значения параметров искробезопасных электрических цепей источников сигналов должны соответствать маркировкам и максимальным значениям параметров барьеров.

Питание на барьеры искробезопасности может подаваться как через клеммы, так и через специально предназначенные шинные соединители (модификации КА5013Ех-10 и -11). Питание через шинные соединители целесообразно применять, когда в шкафу НКУ на одной DIN-рейке рядом располагается много барьеров искробезопасности.

Применение узких барьеров искрозащиты КА5013Ех (ширина корпуса 12,5 мм) обеспечивает значительную экономию места на DIN-рейке в шкафах

Функции

Измерение входного активного или пассивного унифицированного сигнала постоянного тока (4…20) мА и его синхронное воспроизведение на двух своих выходах (разветвление 1 в 2). Дополнительное питание выходного сигнала не требуется

• При необходимости барьеры обеспечивают источник сигнала питанием по двухпроводной или по трёхпроводной схеме подключения
• Гальваническая изоляция входных и выходных сигнальных цепей, каждой из двух выходных сигнальных цепей, а также цепей питания барьера между собой, электрическая прочность изоляции ~1500 В, 50 Гц
• Передача цифровых сигналов по протоколу HART из взрывоопасной зоны во взрывобезопасную и наоборот по одному выходу

Общие сведения

• Высокая точность преобразования ±0,1 %
• Расширенный диапазон рабочих температур от минус 40 до плюс 70 °C
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача сигнала (4…20) мА на удаленные вторичные приборы по стандартным электротехническим проводам
• Монтаж на DIN-рейку по EN 50022 внутри шкафов автоматики и в шкафах низковольтных комплектных устройств
• Экономию места в монтажном шкафу ‒ ширина корпуса  12,5 мм
• Простой монтаж/демонтаж за счёт применения разъёмных винтовых клемм
• Простота и удобство монтажа при использовании шинных соединителей для питания групп барьеров

Область применения

Cистемы измерения, сбора и регистрации данных, контроля и регулирования в технологических процессах, в системах траспортировки и хранения в нефтяной, газовой, химической отраслях промышленности, при производстве лакокрасочной и спиртосодержащей продукции.

Технические характеристики

Количество входных каналов преобразования	1
Тип входного сигнала	ток (4…20) мА, активный/пассивный
Пределы основной допускаемой погрешности преобразования, не более	±0,1 %
Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С	0,006 % / °С
Напряжение питания, подаваемое на источник сигнала (между клеммами 4.1 и 4.2, см. Схему подключения) при максимальном выходном токе 22 мА (20 мА), не менее	КА5013Ex-Х1: 12,4 В (13,0 В) КА5013Ex-Х0: 14,6 В (15,3 В)
Падение напряжения на входе (между клеммами 5.1 и 4.1, см. Схему подключения) при входном токе 22 мА (20 мА)	КА5013Ex-Х1: 9,6 В (8,8 В) КА5013Ex-Х0: 7,2 В (6,6 В)
Характеристики встроенного в барьер источника питания для питания источника сигнала: Выходное напряжение холостого хода Максимальный ток нагрузки Напряжение источника питания при максимальном токе нагрузки Уровень пульсаций в диапазоне частот от 0,5 до 3 кГц при 20 мА (от пика до пика), не более	(23±0,6) В 24 мА 15,6 В 20 мВ
Характеристики искробезопасных цепей с маркировкой взрывозащиты [Ex ia Ga] IIC: Максимальное напряжение Um Максимальное выходное напряжение Uo Максимальный выходной ток Io Максимальная выходная мощность Po Максимальная внешняя емкость Co Максимальная внешняя индуктивность Lo	250 В 25,2 В 134 мА 0,84 Вт 0,09 мкФ 2 мГн
Количество выходных сигналов	2 (разветвление 1 в 2)
Тип выходного сигнала	ток (4…20) мА, активный
Диапазон линейности выходного тока	(3,6…22) мА
Максимальный выходной ток	22 мА
Время изменения выходного сигнала при ступенчатом изменении входного с 10 до 70 %, не более	35  мс
Номинальное значение сопротивления нагрузки токового выхода	100 Ом
Допустимый диапазон сопротивлений нагрузки токового выхода	КА5013Ex-Х1: (0…300) Ом КА5013Ex-Х0: (0…400) Ом
Гальваническая изоляция между входными и выходными сигнальными цепями, двумя выходными цепями и цепями питания	~1500 В, 50 Гц
Номинальное напряжение питания барьера искробезопасности	=24 В
Допустимый диапазон напряжений питания барьера искробезопасности	(18…30) В
Потребляемая мощность, не более	4,5 Вт
Защита от смены полярности по питанию и возможность работы	да
Характеристика помехозащищенности: Устойчивость к воздействию микросекундных импульсных помех по ГОСТ Р 51317.4.5 Устойчивость к воздействию наносекундных импульсных помех по ГОСТ 30804.4.4	Степень жёсткости испытаний 3 Критерий А
Установление режимов: Время установления рабочего режима (предварительный прогрев), не более Время непрерывной работы	5 мин круглосуточно
Условия эксплуатации: Группа по ГОСТ Р 52931 Температура Влажность (без конденсации влаги)	С4 (-40…+70) °С 95 % при 35 °С
Масса, не более	150 г
Габаритные размеры, не более	(114,5×112,5×12,5) мм
Гарантия	36 месяцев

КА5013Ex-<1><2>-М0

Барьер искробезопасности:

5013 - барьер искробезопасности активный, одноканальный приемник из взрывоопасной зоны токового сигнала (4…20) мА, работа с активными и пассивными источниками сигнала, активный выход (4…20) мА, количество выходных сигналов 2 (разветвление 1 в 2)

<1> Наличие шинного соединителя для питания барьера:

0 - без шинного соединителя
1 - с шинным соединителем

<2> Передача сигналов HART:

0 - HART не прозрачен
1 - HART прозрачен

Модификация:

М0 - стандартный набор входных сигналов

Пример обозначения:

КА5013Ex-10-М0 – Барьер искробезопасности активный, одноканальный приёмник из взрывоопасной зоны токового сигнала (4…20) мА, работа с активными и пассивными источниками сигнала, активный выход (4…20) мА, количество выходных сигналов 2 (разветвление 1 в 2). Модификация 10 имеет шинный соединитель для питания барьера, передачу сигнала по HART протоколу не поддерживает, стандартный набор входных сигналов
