NLS-1SG RealLab

Производитель:	RealLab
Протокол передачи данных:	DCON Modbus TCP/RTU/ASCII
AI (аналоговый ввод):	1
Наличие гальванической изоляции:	есть

Номер по каталогу: 156861 Производитель: RealLab Цена: 32 112.00 q ( с НДС )

Купить Добавить в сравнение Перейти к сравнению

Описание: Модуль ввода сигналов тензодатчиков, 1 аналоговый вход с возможностью подключения (по четырех или шести проводной схеме) до 6-ти параллельно соединенных датчиков сопротивлением не менее 350 Ом при напряжении возбуждения 10 В

Техническое описание
Документация

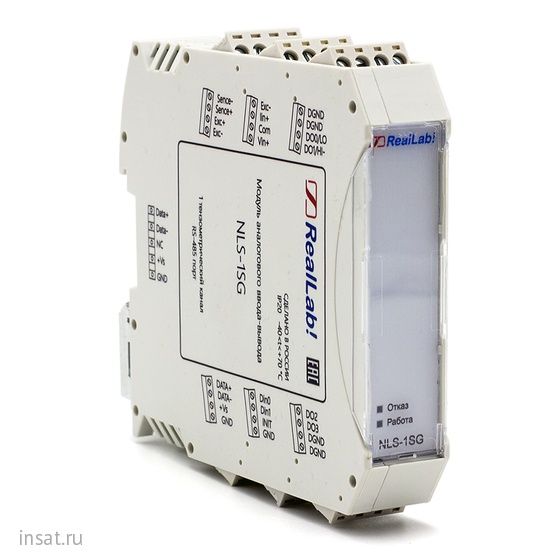

NLS-1SG

Модуль ввода сигналов тензодатчиков

Технические характеристики

Назначение:	для измерения сигналов мостовых тензометрических датчиков
Подключение:	1 аналоговый вход с возможностью подключения (по четырех или шести проводной схеме) до 6-ти параллельно соединенных датчиков сопротивлением не менее 350 Ом при напряжении возбуждения 10 В
Настройка возбуждения:	программная установка напряжения возбуждения тензодатчиков, в диапазоне от 0 до 10 В с дискретностью 1 мВ
Погрешность измерений:	основная погрешность измерения не более ±0,1 %
Диапозоны напряжения и тока:	семь (7) входных программно переключаемых диапазонов: шесть по напряжению ±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2,5 В и один по току ±20 мА
Аналоговые выходы:	1 аналоговый выход, диапазон выходного сигнала по напряжению 0-10 В, максимальный выходной ток 170 мА
Дискретные выходы и входы:	4 дискретных выхода на основе интеллектуальных ключей 35 В 0,75 А/на канал и два дискретных входа "сухой контакт" или ТТЛ
Гальваническая изоляция:	прочность гальванической изоляции относительно источника питания и интерфейса RS-485: аналоговый вход – 2500 В, аналоговый выход – 1500 В, дискретный вход/выход – 3000 В
Виды защит:	7 видов защит: от перенапряжения и токовой перегрузки по входу, выходу, интерфейсу, от перегрева, статического электричества и др.
Температура:	диапазон рабочей температуры от -40 до +70 °С
Интерфейс подключения:	RS-485
Протоколы:	протокол по умолчанию - DCON (ADAM-совместимый) и MODBUS RTU (включается программно)
Напряжение питания:	от 10 В до 30 В
Мощность:	максимальная потребляемая мощность не более 7 Вт
Конструкция:	слотовая конструкция, шинный разъем для интерфейса RS-485 и питания
Крепление:	на DIN-рейку
Код ОКПД2:	26.51.43.117
Габариты (В х Ш х Г):	109х22,5х113 мм
Гарантия:	18 месяцев

Модули ввода-вывода серии NLS программно полностью совместимы с серией NL и отличаются конструктивным исполнением.

В комплект поставки входит шинный разъем для интерфейса RS-485 и питания.

Технические характеристики
Протокол передачи данных	DCON Modbus TCP/RTU/ASCII
AI (аналоговый ввод)	1
Наличие гальванической изоляции	есть
