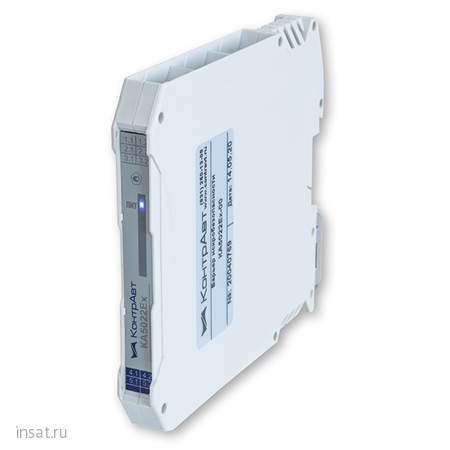

КА5022Ex-00-М0 КонтрАвт

КА5022Ex-00-М0

Барьеры искробезопасности рассчитаны на работу с пассивными источниками сигнала. Барьеры искрозащиты обеспечивают питанием (12…18) В пассивные источники по двухпроводной схеме (у каждого канала свой источник питания датчика).

Выходные сигналы барьера искрозащиты ‒ токовые активные (4…20) мА, дополнительные источники питания для питания выходных цепей не требуется.

Барьеры искрозащиты обеспечивают гальваническое разделение между собой входных сигнальных цепей и выходных сигнальных цепей как в каждом канале, так и между каналами, а также цепей питания.

У  модификации КА5022Ех-10 питание на барьеры может подаваться как через клеммы, так и через специально предназначенные шинные соединители. Питание через шинные соединители целесообразно применять, когда в шкафу НКУ на одной DIN-рейке рядом располагается много барьеров искробезопасности.

Применение узких барьеров искрозащиты КА5022Ех (ширина корпуса 12,5 мм, то есть 6.2 мм на канал) обеспечивает значительную экономию места на DIN-рейке в шкафах.

Функции

• Измерение по двум каналам входных унифицированных сигналов постоянного тока (4…20) мА от пассивных источников и их преобразование в активные унифицированные выходные сигналы постоянного тока (4…20) мА. Дополнительное питание выходных сигналов не требуется
• Питание источников входных сигналов напряжением постоянного тока (12…18) В по двухпроводной схеме подключения, отдельно у каждого входа
• Гальваническое разделение входных сигнальных цепей и выходных сигнальных цепей как в каждом канале, так и между каналами, а также цепей питания между собой. Электрическая прочность изоляции ~1500 В, 50 Гц

Общие сведения

• Высокая точность преобразования ±0,1 %
• Расширенный диапазон рабочих температур от минус 40 до плюс 70 °C
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача сигнала (4…20) мА на удаленные вторичные приборы по стандартным электротехническим проводам
• Монтаж на DIN-рейку по EN 50022 внутри шкафов автоматики и в шкафах низковольтных комплектных устройств
• Экономию места в монтажном шкафу ‒ ширина корпуса  12,5 мм
• Простой монтаж/демонтаж за счёт применения разъёмных винтовых клемм
• Простота и экономия при питании групп барьеров через шинные соединители

Область применения

Cистемы измерения, сбора и регистрации данных, контроля и регулирования в технологических процессах, в системах траспортировки и хранения в нефтяной, газовой, химической отраслях промышленности, при производстве лакокрасочной и спиртосодержащей продукции.

Технические характеристики
