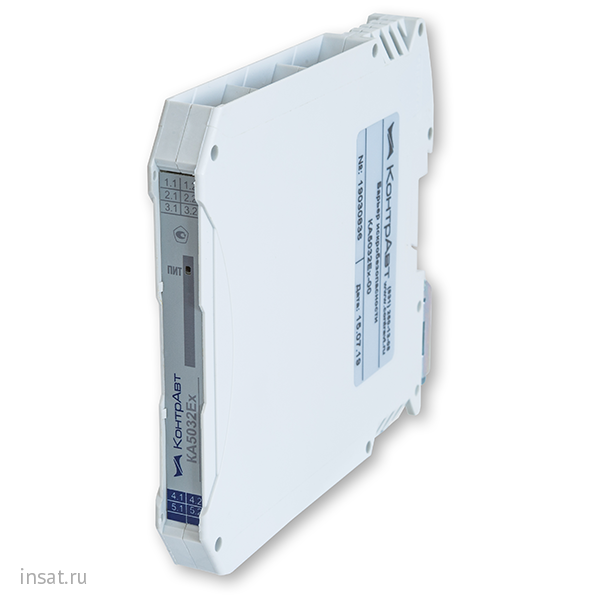

КА5032Ex-01-М0 КонтрАвт

КА5032Ex-01-М0

Выходные сигналы барьеров искрозащиты ‒ токовые активные (4…20) мА, дополнительные источники питания для питания выходных цепей не требуется.

Барьеры искрозащиты обеспечивают гальваническое разделение входных сигнальных цепей, выходных сигнальных цепей и цепей цепей питания всех каналов между собой, в том числе между каналами.

Модификации барьеров искробезопасности КА5032Ех-01 и -11 поддерживают двунаправленную передачу цифровых сигналов по протоколу HART.

Барьеры имеют взрывозащиту вида «i» – искробезопасная электрическая цепь по ГОСТ 31610.0-2014 (IEC 60079-11:2010). Уровень взрывозащиты – «ia» по 31610.11-2014 (IEC  60079-11:2010).  Маркировка взрывозащиты вида «i» – [Ex ia Ga] IIC.

Барьеры также имеют взрывозащиту  вида «n» и относятся к неискрящему оборудованию. Взрывозащита выполнена в соответствии с требованиями ГОСТ 31610.15-2014 (IEC  60079-15:2010). Барьеры имеют маркировку взрывозащиты данного вида – 2Ex nA IIC Т4 Gc X.

К барьерам КА5032Ex-NN могут подключаться устанавливаемые во взрывоопасных зонах помещений и наружных установок сертифицированные по взрывозащите источники сигнала, выполненные с видом взрывозащиты «Искробезопасная электрическая цепь i». Максимальные значения параметров искробезопасных электрических цепей источников сигналов должны соответствовать маркировкам и максимальным значениям параметров барьеров.

Питание на барьеры искробезопасности может подаваться как через клеммы, так и через специально предназначенные шинные соединители (модификации КА5032Ех-10 и -11). Питание через шинные соединители целесообразно применять, когда в шкафу НКУ на одной DIN-рейке рядом располагается много барьеров искробезопасности.

Применение узких барьеров искрозащиты КА5032Ех (ширина корпуса 12,5 мм) обеспечивает значительную экономию места на DIN-рейке в шкафах

Функции

• Измерение по двум каналам входных активных унифицированных сигналов постоянного тока (4…20) мА и их преобразование в активные унифицированные выходные сигналы постоянного тока (4…20) мА. Дополнительное питание выходных сигналов не требуется
• Гальваническая изоляция входных и выходных сигнальных цепей, а также цепей питания барьера между собой (в том числе между каналами), электрическая прочность изоляции ~1500 В, 50 Гц
• Передача цифровых сигналов по протоколу HART из взрывоопасной зоны во взрывобезопасную и наоборот

Общие сведения

• Высокая точность преобразования ±0,1 %
• Расширенный диапазон рабочих температур от минус 40 до плюс 70 °C
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача сигнала (4…20) мА на удаленные вторичные приборы по стандартным электротехническим проводам
• Монтаж на DIN-рейку по EN 50022 внутри шкафов автоматики и в шкафах низковольтных комплектных устройств
• Экономию места в монтажном шкафу ‒ ширина корпуса  12,5 мм
• Простой монтаж/демонтаж за счёт применения разъёмных винтовых клемм
• Простота и удобство монтажа при использовании шинных соединителей для питания групп барьеров

Область применения

Cистемы измерения, сбора и регистрации данных, контроля и регулирования в технологических процессах, в системах траспортировки и хранения в нефтяной, газовой, химической отраслях промышленности, при производстве лакокрасочной и спиртосодержащей продукции.
