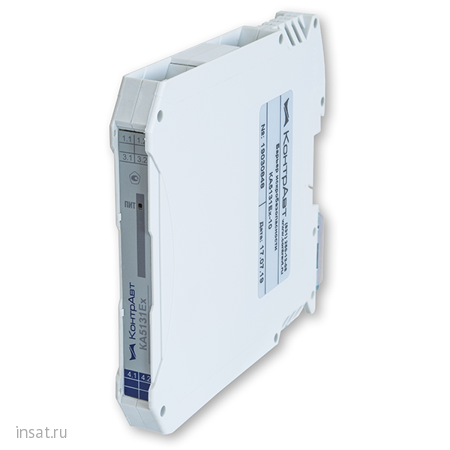

КА5131Ex-00-М0
Барьеры работают с активными источниками сигнала по двухпроводной схеме подключения.Выходной сигнал барьера искрозащиты ‒ токовый активный (4…20) мА, дополнительный источник питания для питания выходных цепей не требуется.
Барьеры искрозащиты обеспечивают гальваническое разделение входных сигнальных цепей, выходных сигнальных цепей и цепей питания между собой.
Модификации барьеров искробезопасности КА5131Ех-01 и -11 поддерживают двунаправленную передачу цифровых сигналов по протоколу HART.
Питание на барьеры искробезопасности может подаваться как через клеммы, так и через специально предназначенные шинные соединители (модификации КА5131Ех-10 и -11). Питание через шинные соединители целесообразно применять, когда в шкафу НКУ на одной DIN-рейке рядом располагается много барьеров искробезопасности.
Применение узких барьеров искрозащиты КА5131Ех (ширина корпуса 12,5 мм) обеспечивает значительную экономию места на DIN-рейке в шкафах
Функции
- Измерение входных активных сигналов (4…20) мА и их преобразование в активные выходные сигналы (4…20) мА. Дополнительное питание выходных сигналов не требуется
- Передача сигнала (4…20) мА от источников сигнала (контроллеров, регуляторов, иных приборов), расположенных во взрывобезопасной зоне, к приёмникам (мембранным исполнительным механизмам, частотным приводам, регуляторам мощности и т.п.), расположенным во взрывоопасных зонах
- Передача цифровых сигналов посредством HART протокола из взрывоопасной зоны во взрывобезопасную и наоборот
- Гальваническая изоляция между собой цепей вход-выход-питание
Общие сведения
- Высокая точность преобразования 0,1 %
- Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
- Защита от электромагнитных помех при передаче сигналов на большие расстояния
- Питание на барьеры может подаваться как через клеммы, так и через специально предназначенные шинные соединители (модификация КА5131Ех-1Х)
- Винтовые клеммы и шинные соединители обеспечивают простой монтаж
- Экономия места в монтажном шкафу – ширина корпуса 12,5 мм
- Расширенный диапазон рабочих температур (-40…+70) °С
Область применения
Cистемы измерения, сбора и регистрации данных, контроля и регулирования в технологических процессах, в системах траспортировки и хранения в нефтяной, газовой, химической отраслях промышленности, при производстве лакокрасочной и спиртосодержащей продукции.
Технические характеристики
| Количество входных каналов преобразования | 1 | |
| Тип входного сигнала | ток (4…20) мА, активный | |
|
Характеристики искробезопасных цепей с маркировкой взрывозащиты [Ex ia Ga] IIC: Максимальное напряжение Um Максимальное выходное напряжение Uo Максимальный выходной ток Io Максимальная выходная мощность Po Максимальная внешняя емкость Co Максимальная внешняя индуктивность Lo |
250 В 25,2 В 134 мА 840 мВт 0,09 мкФ 2 мГн |
|
| Тип выходного сигнала | ток (4…20) мА, активный | |
| Максимальный выходной ток | 22 мА | |
| Номинальное значение сопротивления нагрузки токового выхода | (100 ±10) Ом | |
| Допустимый диапазон сопротивлений нагрузки токового выхода | (0…500) Ом | |
| Гальваническая изоляция между собой цепей вход-выход-питание | 1500 В, 50 Гц | |
| Номинальное значение напряжения питания | = 24 В | |
| Допустимый диапазон напряжений питания | (18…30) В | |
| Потребляемая мощность, не более | 3 Вт | |
|
Условия эксплуатации: Группа по ГОСТ Р 52931 Температура Влажность (с конденсацией влаги) |
||
|
С4, расширенный (-40…+70) °С 100 % при 30 °С |
||
| Масса, не более | 150 г | |
| Габаритные размеры, не более | (114,5×112,5×12,5) мм | |
| Гарантия | 36 месяцев | |
