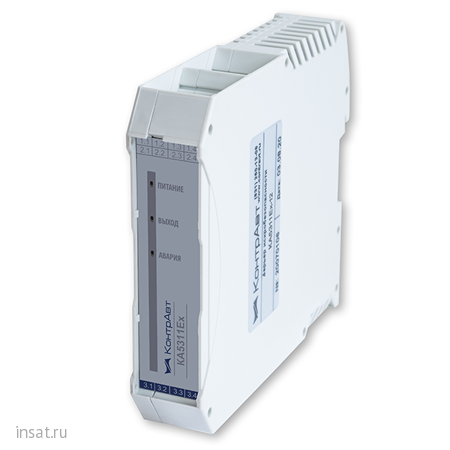

КА5311Ex-10

Барьеры искробезопасности КА5311Ex-N0 предназначены для управления сигнальными светодиодами, аварийными звуковыми сигнализаторами, электромагнитными и электропневматическими клапанами и другими исполнительными устройствами, используемыми в системах управления технологическими процессами и находящимися во взрывоопасной зоне.

Барьеры могут также использоваться в качестве управляемого источника питания для измерительного или управляющего оборудования в опасной зоне. Барьеры представляют собой управляемые внешними дискретными сигналами источники напряжения с функцией ограничения тока при больших нагрузках.

Барьеры имеют взрывозащиту вида «i» – искробезопасная электрическая цепь по ГОСТ 31610.0-2014 (IEC 60079-11:2010). Уровень взрывозащиты – «ia» по 31610.11-2014 (IEC 60079-11:2010). Маркировка взрывозащиты вида «i» – [Ex ia Ga] IIC.

Барьеры также имеют взрывозащиту вида «n» и относятся к неискрящему оборудованию. Взрывозащита выполнена в соответствии с требованиями ГОСТ 31610.15-2014 (IEC 60079-15:2010). Барьеры имеют маркировку взрывозащиты данного вида – 2Ex nA IIC Т4 Gc X.

К барьерам КА5311Ex-N0 могут подключаться устанавливаемые во взрывоопасных зонах помещений и наружных установок сертифицированные по взрывозащите устройства, выполненные с видом взрывозащиты «Искробезопасная электрическая цепь i». Их маркировка взрывозащиты и максимальные значения параметров искробезопасных электрических цепей должны соответствовать маркировкам и максимальным значениям соответствующих параметров барьеров.

Питание на барьеры может подаваться как через клеммы, так и через специально предназначенные шинные соединители (модификации КА5311Ех-10). Питание через шинные соединители целесообразно применять, когда в шкафу НКУ на одной DIN-рейке рядом располагается много барьеров.Применение узких барьеров искрозащиты обеспечивает значительную экономию места на DIN-рейке в шкафах.

Функции

• Питание напряжением постоянного тока датчиков или устройств, находящихся в опасной зоне. Допускается параллельное включение выходов каналов с целью повышения нагрузочной способности
• Ограничение тока при больших нагрузках
• Управление «включено-выключено» напряжением на выходе каналов (в том числе для управления исполнительными устройствами) с помощью «сухого» контакта или логического сигнала из безопасной зоны
• Гальваническая изоляция входных и выходных цепей и цепей питания, а также входных цепей между собой

Общие сведения

• Расширенный диапазон рабочих температур от минус 40 до плюс 70 °C
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Монтаж на DIN-рейку по EN 50022 внутри шкафов автоматики и в шкафах низковольтных комплектных устройств
• Экономия места в монтажном шкафу ‒ ширина корпуса 22,5 мм
• Простой монтаж/демонтаж за счёт применения разъёмных винтовых клемм
• Простота и удобство монтажа при использовании шинных соединителей для питания групп барьеров

Область применения

Системы управления, контроля и телемеханики на  объектах с взрывоопасными зонами  в нефтегазовой, химической, лакокрасочной и иных отраслях промышленности.

Технические характеристики

Количество каналов	1
Входные сигналы управления:     - уровень логического «0» входного дискретного  сигнала     - уровень логической «1» входного дискретного сигнала	от 0 до 2 В от 6 до 30 В
Максимальный выходной ток	46 мА
Выходное напряжение барьера без нагрузки	от 23 до 24 В
Номинальное напряжение питания барьера	24 В
Допустимый диапазон напряжения питания барьера	от 20,5 до 30 В
Мощность, потребляемая барьером от источника питания постоянного тока, не более	2,0 Вт
Гальваническая изоляция:      - между цепями вход-выход-питание         - между входными цепями барьера      - между выходами	1500 В, 50 Гц 250 В, 50 Гц отсутствует
Установление режимов:     Время установления рабочего режима (прогрев), не более     Время включения барьера, измеряемое как время от включения питания барьера до установления выходного напряжения до значения, соответствующего выходной  характеристике, не более     Время изменения выходного сигнала при ступенчатом изменении входного с 10 до 70 %, не более	5 мин 1,0 с 10 мс
Время непрерывной работы	круглосуточно
Условия эксплуатации	температура: (-40...+70) °С влажность: 95 % при 35 °С
Габариты, не более	(114,5×112,5×22,5) мм
Масса, не более	120 г
Гарантия	36 мес

Характеристики искробезопасных цепей

Максимальные значения				Максимально допустимые параметры внешних цепей
Um, В	Uo, В	Io, мА	Po, Вт	Группа электрооборудования	Сo, мкФ	Lo, мГн
Выход 1 (клеммы 3.1, 3.4 разъём Х3)   Rвых1=272 Ом
250	25,2	98	0,61	IIC IIB IIA	0,09 0,7 2,4	4 16 35
Выход 2 (клеммы 3.2, 3.4 разъём Х3)   Rвых2=235 Ом
250	25,2	113	0,71	IIC IIB IIA	0,09 0,7 2,4	2,5 12 20
Выход 3 (клеммы 3.3, 3.4 разъём Х3)   Rвых1=198 Ом
250	25,2	134	0,84	IIC IIB IIA	0,09 0,7 2,4	2 9 18
