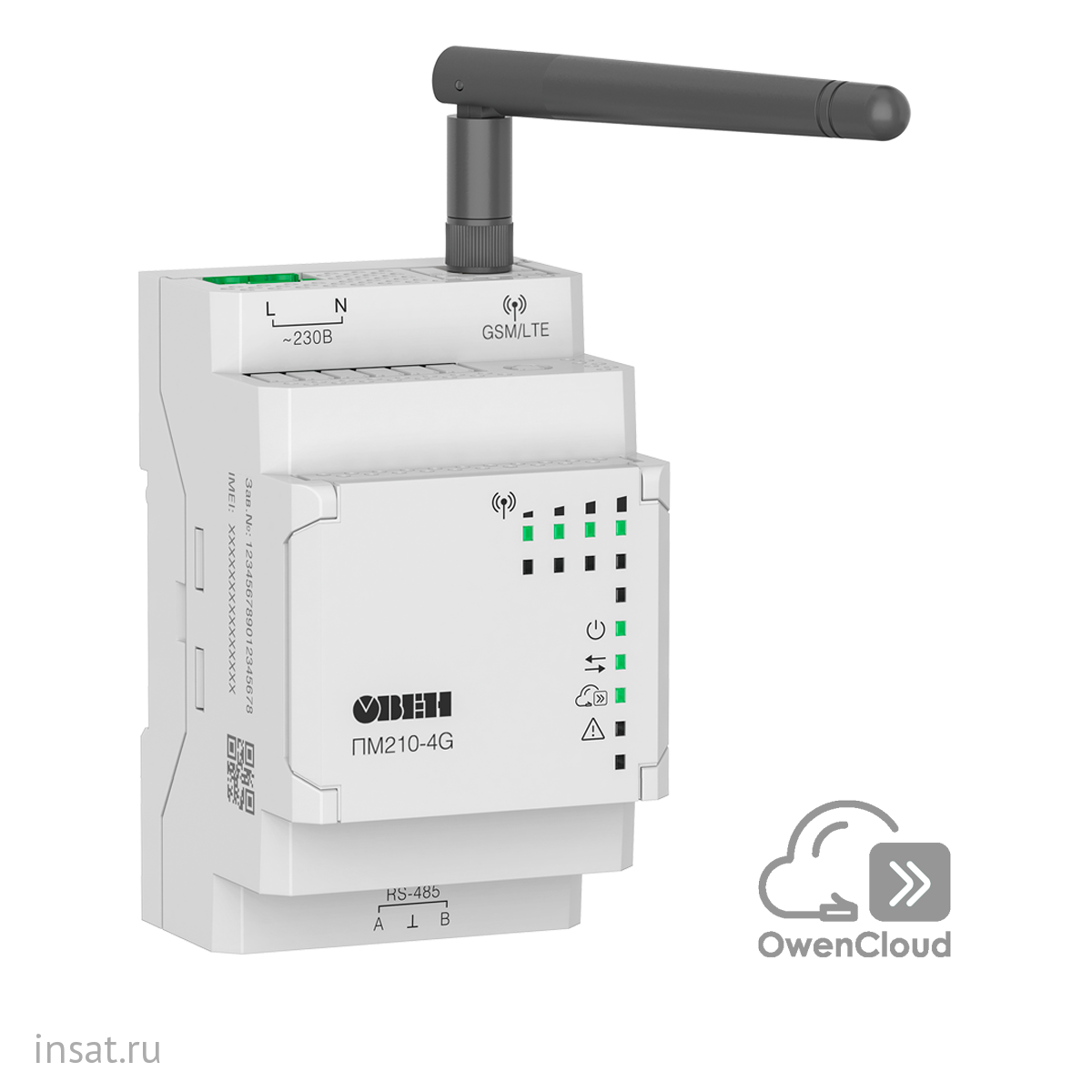

ПМ210-230.4G Овен

ПМ210-230.4G

Сетевой шлюз для доступа к сервису OwenCloud RS-485 <-> LTE (4G), питание 230В

Технические характеристики

Наименование	ПМ210		ПЕ210		ПВ210
Тип подключения к сервису OwenCloud	GPRS (2G)	LTE (4G)	Ethernet		Wi-Fi
Питание
Напряжение питания	Пх210-230, ПМ210-230.4G: ~85…264 В (номинальное ~230 В при 50 Гц) Пх210-24: =10…48 В (номинальное =24 В)
Потребляемая мощность	В режиме установки GSM-соединения ПМ210-230, ПМ210-230.4G: 10 ВА ПМ210-24: 6 Вт В режиме передачи данных: ПМ210-230, ПМ210-230.4G: 5 ВА ПМ210-24: 4 Вт		ПЕ210-230: 6 ВА ПЕ210-24: 6 Вт		ПВ210-230: 6 ВА ПВ210-24: 6 Вт
Гальваническая изоляция по питанию	Пх210-230: 2830 В, переменный ток (ГОСТ IEC 61131-2) Пх210-24: 1770 В, переменный ток (ГОСТ IEC 61131-2)
Гальваническая изоляция интерфейса	нет			Ethernet: 1100 В, переменный ток (ГОСТ IEC 61131-2)	нет
Интерфейсы для подключения сетевых шлюзов к сервису OwenCloud
Интерфейс	GSM	GSM/LTE	Ethernet 10/100 Mbit		Wi-Fi 802.11 b/g/n
Тип стандарта сотовой связи	2G	2G/4G
Диапазон рабочих частот	GSM850, EGSM900, DCS1800, PCS1900	FDD B1, FDD B3, FDD B5, FDD B7, FDD B8, FDD B20			2,4...2,5 ГГц
Поддерживаемые протоколы	TCP, DNS		TCP, DNS, DHCP		TCP, DNS, DHCP
Тип идентификационного модуля абонента (количество)	SIM/USIM* (1 шт.)
Стандарт	Micro SIM
Тип антенны	внешняя, разъем прибора SMA-F				внешняя, разъем прибора RP-SMA-F
Интерфейс для подключения приборов к шлюзу
Интерфейс	RS-485
Поддерживаемые протоколы	Modbus RTU, Modbus ASCII, ОВЕН**
Скорость передачи данных	От 1200 до 115200 бит/с
Настройка сетевых шлюзов
	SMS		USB 2.0 (MicroUSB), Ethernet 10/100 Mbit		USB 2.0 (Micro-USB), Wi-Fi 802.11 b/g/n
Условия эксплуатации
Температура окружающего воздуха	-40…+55 °С
Относительная влажность воздуха	не более 80 % (при +25 °С без конденсации влаги)
Атмосферное давление	84…106,7 кПа
Общие сведения
Габаритные размеры	55×100×58 мм (без антенны)
Степень защиты корпуса	IP20
Средний срок службы	10 лет
Масса, не более	0,15 кг
ПРИМЕЧАНИЕ * Для ПМ210-230.4G не допускается применение SIM-карт старого образца без поддержки 4G-интернета (выпуск до 2011 года). ** По протоколу ОВЕН можно подключиться только к тем устройствам, которые есть в библиотеке (см. руководство пользователя OwenCloud).

Модификации

Комплектация

	ПМ210	ПЕ210		ПВ210
Наименование	Количество
Шлюз сетевой Пх210	1 шт.
Клеммник винтовой	2 шт.
Антенна внешняя	1 шт. (АНТ-1, разъем SMA-М)	-		1 шт. (разъём RP-SMA-M)
Паспорт и гарантийный талон	1 экз.
Краткое руководство	1 экз.

Технические характеристики
Интерфейсы (порты)	RS485 GSM
Наличие гальванической изоляции	нет
