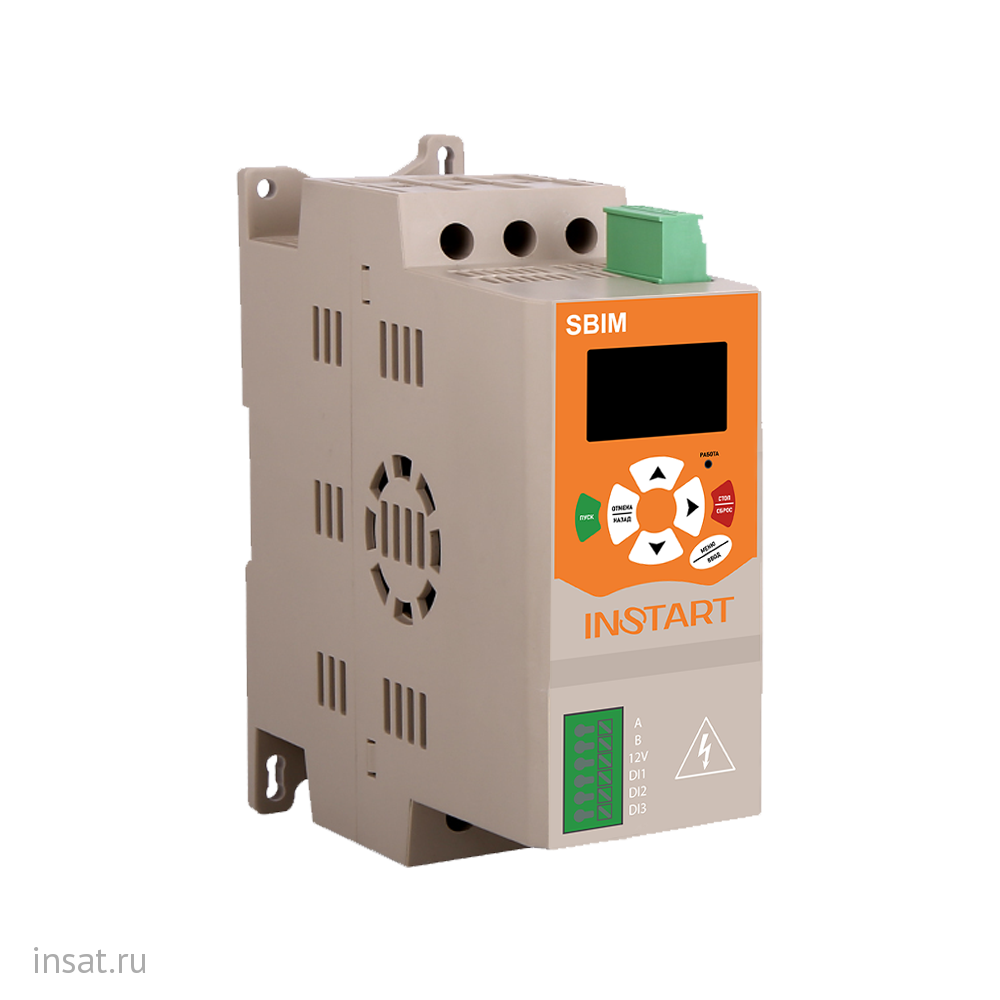

SBIM-1.5/3.6-04 INSTART

SBIM-1.5/3.6-04

Устройства плавного пуска серии SBIM позволяют разработать наиболее компактное решение для управления электродвигателем с функциями плавного пуска и останова. Серия SBIM оснащена встроенным обводным контактором, что обеспечивает высокую надежность и упрощает подключение.

Преимущества

Компактные размеры
 Книжное исполнение идеально подходит для использования в ограниченных пространствах
Графическая панель
(LCD) Русскоязычная графическая панель для удобного ввода параметров и мониторинга требуемой информации позволяет отслеживать несколько параметров одновременно
Удобство монтажа
 Устройство можно устанавливать как на DIN-рейку, так и на монтажную плату
Бесперебойное питание
 Независимое питание управляющей части УПП
Сетевой протокол
 Возможность дистанционного управления с помощью сетевого протокола Modbus RTU, что облегчает внедрение в различные системы управления и мониторинга
Простая функциональность
 Контролируемый пуск и останов, а также оптимальный набор настраиваемых защит

Технические характеристики

Применение	Насосы / вентиляторы / общепром
Мощность, кВт	1.5
Номинальный ток, А	3.6
Частота электропитания	50/60 Гц
Применяемые электродвигатели	Трехфазные асинхронные с короткозамкнутым ротором
Частота пусков	Не более 10 раз в час (не чаще 1 раза в 6минут)
Пусковое напряжение	30-80%
Ограничение пускового тока	200-600%
Время пуска	1-120 с
Время останова	0-60
Максимальные рабочий ток	50 - 200 %
Режим пуска	- Режим ограничения тока - Режим рампы по напряжению
Режимы останова	- Режим останова по инерции - Режим плавного останова
Наличие шунтирующего контактора (Байпас)	Встроен
Релейные выходы	1 – 250 В АС до 3 А; 30 В DC до 3 А
Входы управления	3 цифровых
Аналоговый выход	нет
Степень защиты	IP20
Сетевой протокол	Modbus RTU
Система охлаждения	Естественное охлаждение воздухом
Влажность	Не более 90%, без конденсата
Габаритные размеры (ШхВхГ)	55х150х157 мм
Вес	0.7 кг
