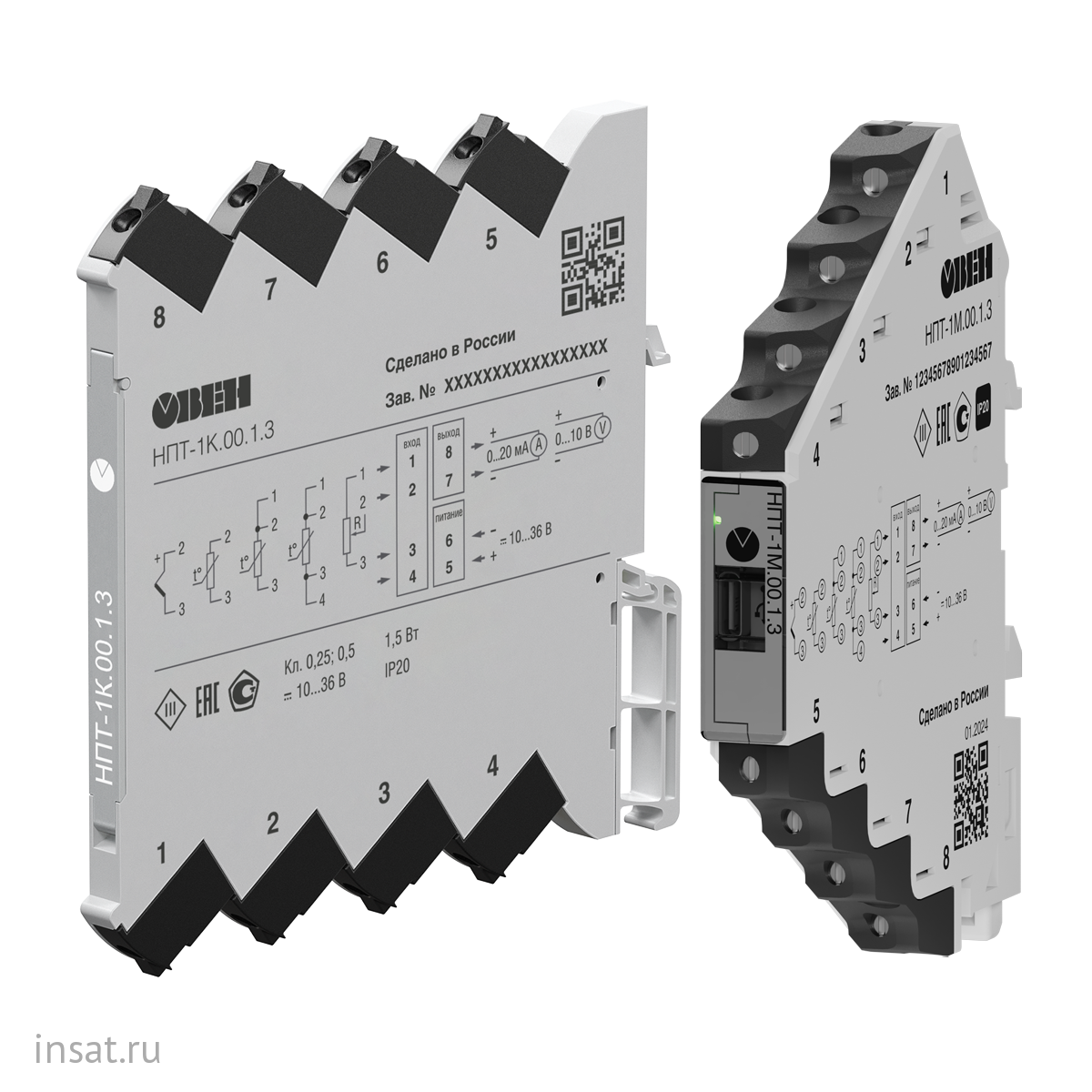

НПТ-1М.00.1.3 Овен
| Производитель: | Овен |
- Техническое описание
- Документация
НПТ-1М.00.1.3
Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.Функциональные возможности
- Настройка типа датчика и диапазона преобразования температуры через USB-порт.
- Выходной нормированный сигнал: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
- Выходной сигнал активный, не требует внешнего источника питания.
- Эксплуатация при температуре окружающий среды от -40 °С.
- Является средством измерения*.
межповерочный интервал состовляет 5 лет.
Технические характеристики
|
Параметр |
Значение |
||
|
НПТ-1К |
НПТ-1М |
||
|
Характеристики питания прибора |
|||
|
Номинальное значение напряжения питания постоянного тока |
24 В |
||
|
Диапазон допустимых напряжений питания постоянного тока |
10…36 В |
||
|
Гальваническая развязка питания от входов/выходов |
2500 В |
||
|
Тип подключения питания |
Отдельными проводами |
||
|
Характеристики датчиков и входных сигналов |
|||
|
Тип датчика |
ТС, ТП, сопротивление, потенциометры (см. табл. «Характеристики датчиков») |
||
|
Схем подключения ТС |
2, 3, 4 - w |
||
|
Гальваническая развязка домена «входы» от домена «выходы» |
2500 В |
||
|
Характеристики выходных сигналов |
|||
|
Номинальный диапазон выходного сигнала преобразователя |
Ток |
4…20, 0…20, 0…5 мА |
|
|
Напряжение |
0…10, 2…10, 0…5 В |
||
|
Выходной сигнал при аварии на входе (обрыв или КЗ датчика) |
Ток |
4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА |
|
|
Напряжение |
0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В |
||
|
Функция преобразования входных сигналов |
Линейная |
||
|
Допустимое сопротивление нагрузки |
Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения |
||
|
Время |
|||
|
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более |
15 мин. |
||
|
Время установления выходного сигнала после изменения входного сигнала, не более |
2 с |
||
|
Питание выходного сигнала |
От встроенного источника |
||
|
Настройки устройства |
|||
|
Разъем для конфигурирования |
Micro Usb |
USB Type-C |
|
|
ПО для конфигурирования |
Конфигуратор НПТ v4.1.0.742 |
Owen Configurator |
|
|
Метрологические характеристики |
|||
|
Основная приведенная погрешность преобразования, не более |
- при работе с ТС |
0,25 % |
|
|
- при работе с ТП |
0,5 % |
||
|
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более |
- при работе с ТС |
0,125 % |
|
|
- при работе с ТП |
0,25 % |
||
|
Характеристики конструкции |
|||
|
Габаритные размеры |
(6,1×113×115) ± 1 мм |
(12×107×89) ± 1 мм |
|
|
Степень защиты корпуса |
IP20 |
||
|
Степень защиты клемм |
IP20 |
||
|
Масса в упаковке, не более |
0,2 кг |
0,3 кг |
|
|
Условия эксплуатации |
|||
|
Диапазон рабочих температур |
-40…+70 °С |
||
|
Относительная влажность воздуха, не более |
95 % |
||
|
Атмосферное давление |
84…106,7 кПа |
||
|
Устойчивость к механическим воздействиям |
Группа №2 по ГОСТ Р 52931 |
||
|
Устойчивость к электромагнитным воздействиям |
Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 |
Прибор соответствует требованиям ГОСТ 30804.6.1-2013 и ГОСТ 30804.6.2-2013 |
|
|
Уровень излучения радиопомех (помехоэмиссии) |
По ГОСТ 30804.6.3-2013 |
||
