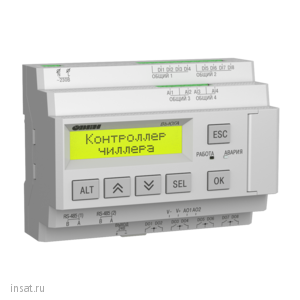

ВЬЮГА-1.24 Овен

Производитель: Овен
Интерфейсы (порты): RS485
Протокол передачи данных: Modbus TCP/RTU/ASCII
Номер по каталогу: 158186 Производитель: Овен Цена: 20 360.00 q ( с НДС ) Описание: Контроллер чиллера с одним фреоновым контуром, питание 24В
  • Техническое описание
  • Документация

ВЬЮГА-1.24

Возможности и преимущества

Защита чиллера
  • Контроль наличия протока, предупреждение обмерзания теплообменника, защиты по давлению всасывания и нагнетания, контроль аварий исполнительных механизмов
  • Равномерное распределение моточасов исполнительных механизмов
  • Блокировка компрессоров и вентиляторов конденсатора на время проведения сервисных работ
Диспетчеризация
Благодаря 2 интерфейсам RS-485 контроллер легко интегрируется в системы диспетчеризации - ОРС-серверы, SCADA-системы, облачные сервисы или на верхний уровень управления техпроцессом (ПЛК, СПК), а также позволяет выводить показания на панели оператора для локального мониторинга. В ОВЕН OPC-сервер и облачном сервисе OwenCloud доступны готовые шаблоны для диспетчеризации чиллера. Пользовательские события и графики, библиотека символов для создания мнемосхем и отчеты в OwenCloud делают удаленное управление чиллером интуитивно-понятным. Для локального мониторинга может быть использована линейка сенсорных панелей оператора СП3хх.
Простая настройка без программирования
  • Ввод параметров с лицевой панели контроллера или через сервисное ПО Owen Configurator с ПК. Для настройки контроллера в Owen Configurator используется готовый шаблон
  • Готовые конфигурации можно сохранить и тиражировать в другие приборы ВЬЮГА, что удобно использовать для настройки нескольких контроллеров при серийном производстве чиллеров
Поддержка и сервис
  • Техническая поддержка 24/7 и подробная документация
  • Бесплатный гарантийный ремонт и замена вышедших из строя элементов в течение двух лет
Возможность расширения
  • Для использования всех защитных и дополнительных функций возможно подключение до 16 дискретных управляющих сигналов через модуль расширения ПРМ-1

Технические характеритсики

Наименование  Значение
Питание
Диапазон напряжения питания  =19…30 В (номинальное =24 В)
Гальваническая развязка  Есть
Электрическая прочность изоляции между входом питания и другими цепями прибора  1780 В
Потребляемая мощность, не более  10 Вт
Встроенный источник питания  -
Выходное напряжение встроенного источника питания постоянного тока  -
Ток нагрузки встроенного источника питания, не более  -
Электрическая прочность изоляции между встроенным источником питания и другими цепями прибора  -
Дискретные входы
Количество входов
Напряжение «логической единицы»  15…30 В (постоянный ток)
Ток «логической единицы»  2…5 мА
Напряжение «логического нуля»  -3…+5 В
Подключаемые входные устройства  Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.)
Гальваническая развязка  Групповая, по 4 входа (1–4 и 5–8, «общий минус»)
Электрическая прочность изоляции между дискретными входами и другими цепями прибора  2830 В
Аналоговые входы
Количество входов
Тип измеряемых сигналов  РТ1000 α = 0,00385 "1/°C (-200...+ 850 °C); 4...20 мА; NTC10K: R25 = 10 кОм, "B25/100 =" "3950 (-20… +125 °С)
Предел основной приведенной погрешности  ±1,0 %
Время опроса входов, не более  10 мс
Гальваническая развязка  Отсутствует
Дискретные выходы
Количество выходных устройств, тип  8 шт., электромагнитное реле (нормально-разомкнутые контакты)
Коммутируемое напряжение в нагрузке:
- для цепи постоянного тока, не более  30 В (резистивная нагрузка)
- для цепи переменного тока, не более  250 В (резистивная нагрузка)
Допустимый ток нагрузки, не более  5 А при напряжении не более 250 В переменного тока и cosϕ>0,95; 3 А при напряжении не более 30 В постоянного тока
Гальваническая развязка  Групповая по 2 реле (1–2; 3–4; 5–6; 7–8)
Электрическая прочность изоляции между выходом и другими цепями прибора  2830 В
Аналоговые выходы
Количество выходных устройств, тип выходного сигнала  2 ЦАП, напряжение
Диапазон генерации напряжения  0…10 В
Напряжение питания  15…30 В, питание внешнее
Внешняя нагрузка, не менее  2 кОм
Гальваническая развязка  Есть (групповая)
Электрическая прочность изоляции  2830 В
Интерфейсы связи
Тип интерфейса, количество интерфейсных плат  RS-485, 2 шт.
Протокол связи  Modbus-RTU и Modbus-ASCII
Режим работы  Slave
Скорость передачи данных  9600, 14400, 19200, 38400, 57600, 115200бит/с
Электрическая прочность изоляции между RS-485 и другими цепями  1500 В
Индикация и элементы управления
Тип дисплея  Монохромный текстовый ЖКИ с подсветкой, 2 строки по 16 символов
Размеры дисплея  60×15 мм
Индикаторы  Два светодиодных индикатора (красный и зеленый)
Кнопки  6 шт.
Корпус
Тип корпуса  Для крепления на DIN-рейку (35 мм)
Габаритные размеры  123×90×58 мм
Степень защиты корпуса по ГОСТ 14254–2015  IP20
Масса прибора, не более (для всех вариантов исполнений)  0,6 кг
Средний срок службы  10 лет

Модификации

Технические характеристики
Интерфейсы (порты) RS485
Протокол передачи данных Modbus TCP/RTU/ASCII
