Ратар-02 Рэлсиб
| Производитель: | Рэлсиб |
*Цена может быть изменена в зависимости от модификации
- Техническое описание
- Документация
Ратар-02
Терморегуляторы Ратар-02.п/п и Ратар-02M.ТС имеют дополнительный вход для подключения датчика уровня.У терморегуляторов Ратар-02.ТП и Ратар-02M.ТС типы НСХ входов переключаются программно. Терморегуляторы Ратар-02М.ТС имеют повышенную коммутируемую способность с управлением тока в нагрузке до 16 А.
По типу входа приборы подразделяются на три группы:
- п/п - с использованием полупроводникового термочувствительного элемента ТС1047,
- ТС - для работы с термопреобразователями сопротивления: 50М, 100П, Pt100,
- ТП - для работы с термоэлектрическими термопреобразователями: ХК(L), ХА(К).
Приборы имеют один из типов выходов:
- Р - э/м реле,
- Т - оптотранзистор,
- С - оптосимистор.

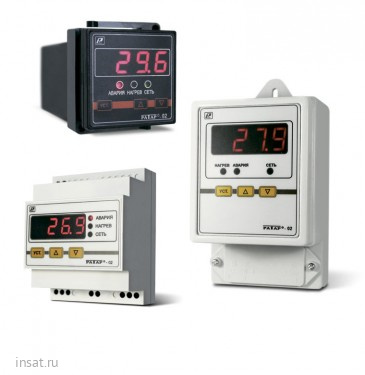

Приборы выпускаются в корпусах:
- Щ1 - щитовом 96х48 мм,
- Щ3 - щитовом 48х48 мм,
- Н2 - настенном,
- Д1 - на ДИН-рейку.
Терморегуляторы в настенном исполнении применяются для поддержания температуры в саунах, овощехранилищах, погребах, инкубаторах , теплицах и т.п.
Терморегуляторы Ратар-02М.ТС.Щ3 оптимально подходят для управления средними и большими инкубаторами.
Терморегуляторы с термопарным входом Ратар-02.ТП используются в термошкафах, печах и т.д.
Терморегуляторы Ратар-02М.ТС.Д1 в корпусе на ДИН-рейку – оптимальный вариант для управления тёплым полом.
Технические характеристики
| Характеристики | Ратар-02.п/п | Ратар-02.ТП | Ратар-02М.ТС |
|
Диапазон измерения и регулирования температуры |
-40…+125⁰С |
-50…+750⁰С (ХК(L)) -50…+1300⁰С (ХА(К)) |
-50…+200⁰С (50М) -200…+650⁰С (100П, Pt100) |
| Точность измерения | ±1⁰С | ±(2+0,003Т)⁰С (±0,5%) | ±0,15% |
|
Разрешающая способность (дискретность) |
0,1⁰С | 1,0⁰С |
1,0⁰С: -200…-100⁰С 0,1⁰С: -99,9…+650⁰С |
| Гистерезис | 0…30⁰С |
0…400⁰С (ХК(L)) 0…750⁰С (ХА(К)) |
0…125⁰С (50М) 0…400⁰С (100П, Pt100) |
| Напряжение питания | 198…242 В | 198…242 В |
85…250 В перем.тока или 120...250 В пост.тока |
| Номинальный ток нагрузки |
э/м реле: 5,0А при cosφ≥0,6 оптосимистор: 200мА оптотранзистор: 50мА при напряжении 5,5…6,5 В |
э/м реле: 16,0А при cosφ≥1,0; 8,0А при cosφ≥0,4 оптосимистор: 200мА оптотранзистор: 50мА при напряжении 5,5…6,5 В |
|
|
Наличие дополнительного входа для подключения датчика уровня (термопереключателя и т.д.) |
сопротивление «сухого» датчика уровня > 300 кОм, сопротивление «влажного» датчика уровня ≤ 100 кОм | - |
сопротивление «сухого» датчика уровня > 300 кОм, сопротивление «влажного» датчика уровня 100 кОм |
|
Тип корпуса: Д1 – 72х88х54 мм Н2 – 82х128х63,5 мм Щ1 – 96х48х112 мм Щ3 – 48х48х112 мм |
+ + + + |
+ - + + |
+ + + + |
|
Программируемая логика работы выходного устройства |
1 – нагреватель, 2 – холодильник, 3 – сигнализатор нахождения в заданных границах, 4 – сигнализатор выхода за заданные границы, 5 – режим индикации температуры | ||
|
Задание смещения нуля и наклона без нарушения юстировки |
- | + | + |
|
Задание задержки включения-выключения выходного устройства |
+ |
||
| Масса | не более 0,40 кг | ||

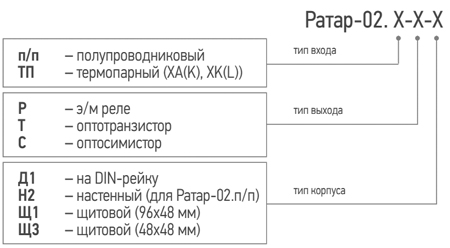

Модификации
