Ратар-02-1 Рэлсиб

Ратар-02-1

Терморегулятор для отопительных котлов применяется в качестве блока управления для водонагревателей, тепловых котлов, тепловентиляторов, электрических термокамер и других систем

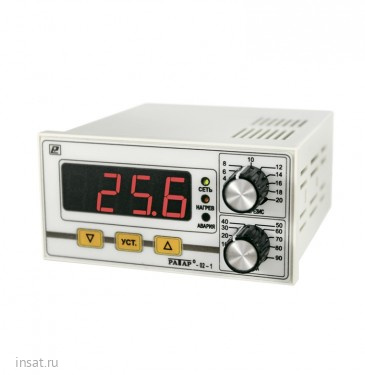

 Прибор выпускается в щитовом корпусе Щ1.

Терморегулятор может работать по одному из четырех типов логики выходного устройства: прямой, обратный, U–образный или П–образный гистерезис. Терморегулятор работает с термопреобразователем типа п/п с полупроводниковым чувствительным элементом. Прибор имеет максимально упрощенный интерфейс пользователя. Задавать уставки можно как при помощи кнопок, так и при помощи потенциометров. При изменении положения потенциометра индикатор терморегулятора автоматически переключается с режима индикации текущего значения на индикацию значения соответствующей потенциометру уставки. Прибор имеет аварийное реле, работу которого можно включать или отключать при настройке.

• температуре выше 95⁰С,

• давлении ниже нормы (для Ратар-02-1-Щ1-М), уровне теплоносителя ниже нормы (для Ратар-02-1-Щ1-У).

Для работы Ратар-02-1-Щ1-М необходимо применять электроконтактный манометр с замкнутыми контактами при пониженном давлении, для Ратар-02-1-Щ1-У – датчик уровня кондуктометрический.

Дополнительные возможности:

- терморегулятор для отопительных котлов обеспечивает работоспособность от сети переменного тока номинальным напряжением (220±22) В частотой (50±1) Гц;
- время установления рабочего режима, исчисляемое с момента включения терморегулятора, – не более 3 с.;
- диапазон регулирования температуры (задания уставки) – от 0 до плюс 95°С;
- диапазон регулирования гистерезиса температурного – от 0 до 20°С.;
- точность задания уставки – 1°С.

Технические характеристики

Диапазон задания температуры отключения	0…+95⁰С
Диапазон задания гистерезиса (разности между температурами вкл. и выкл.)	0…20⁰С
Точность задания уставки	1,0⁰С
Разрешающая способность измерения	0,1⁰С
Напряжение питания	198…242 В
Номинальный коммутируемый ток	10,0 А
Температура срабатывания аварийного реле	95,0⁰С
Габаритные размеры	96х48х112 мм
Масса	не более 0,50 кг

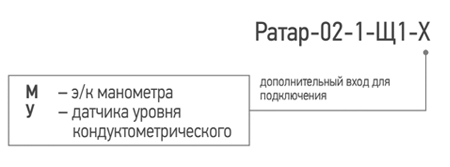

Модификации
