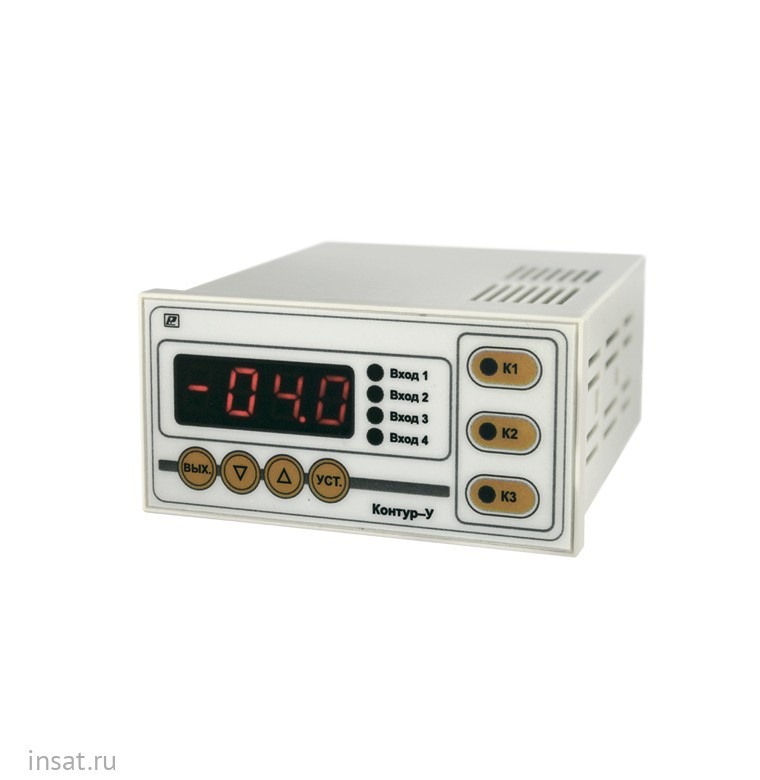

Контур-У-Щ1 Рэлсиб

Контур-У-Щ1

Контроллер уровня обеспечивает работу в автоматическом режиме по одному из 14 встроенных алгоритмов или в ручном режиме, от встроенных кнопок ручного управления на передней панели. В качестве входных датчиков могут использоваться: кондуктометрические датчики, активные датчики с выходными ключами npn типа («открытый коллектор»), механические контактные устройства («сухие контакты»), датчики с токовым выходом 0…5 , 0…20 или 4…20 мА.
Для управления насосами и другим оборудованием контроллер оснащен тремя встроенными электромагнитными реле.
• Поддержание заданного уровня жидких или сыпучих веществ в различного рода резервуарах, емкостях, контейнерах и т.п.;
• Измерение уровня в % от степени заполнения резервуара;
• Управление насосами, пополняющими накопительные и ли напорные резервуары;
• Управление насосами, подающими воду из скважин, откачивающими ее из различных емкостей и т.п.;
• Управление группой подающих насосов в системах горячего и холодного водоснабжения;
• Один прибор заменяет 14 аналогов;
• Расширенный диапазон температуры окружающего воздуха от -40 до +55°С

Технические характеристики

Номинальное напряжение питания	220 В (50 Гц)
Допустимые отклонения напряжения питания от номинального значения	+10%...-15%
Потребляемая мощность	не более 4 ВА
Количество встроенных алгоритмов работы	14
Количество входов	4
Напряжение встроенного в контроллер источника питания активных датчиков	12±1 В (50 мА макс.)
Количество выходных реле	3
Допустимая нагрузка на контакты реле	10 А при напряжении 220 В и cos ϕ>0,6
Защита входов от высокого напряжения, не менее	230 В переменного тока
Диапазон задания временных уставок	1 сек … 99 суток
Сопротивление жидкости, не более	400 кОм
Средняя наработка на отказ	6000 ч.
Температура эксплуатации	-40…+55°С
Габаритные размеры:	Щ1: 111х96х48 мм Н2: 128х82х63,5 мм
Масса	не более 0,7 кг

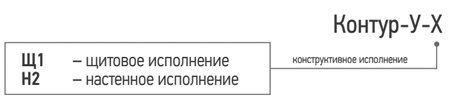

Модификации
